Kia Stinger: система подачи топлива / трубка подачи

Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система подачи топлива / Напорная труба

Процедуры ремонта

Удаление

1.	Сбросьте остаточное давление в топливопроводе. (См. Систему подачи топлива — «Сбросьте остаточное давление в Линия")

2.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

3.	Снимите впускной коллектор. (См. Механическая система двигателя — «Впускной коллектор»)

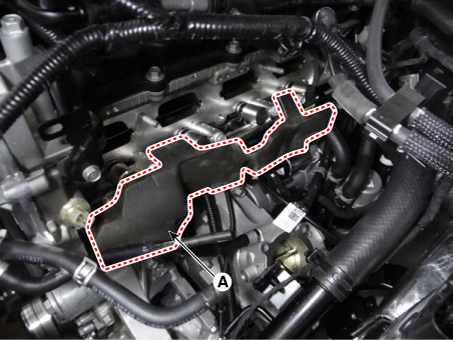

4.	Снимите пенопласт на нагнетательной трубе (A).

5.	Снимите верхнюю крышку капота в сборе. (См. Кузов (внутри и снаружи) — верхняя крышка кожуха").

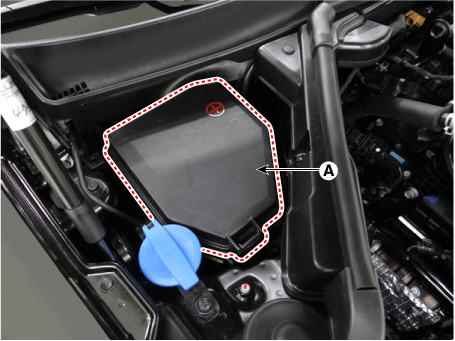

6.	Снимите крышку коробки двигателя (А).

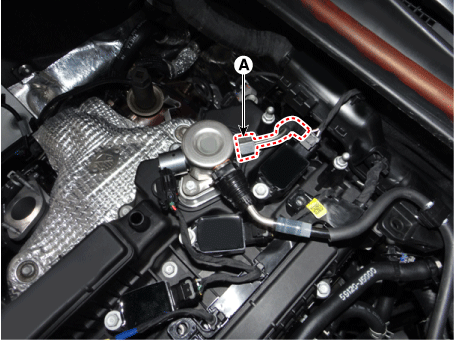

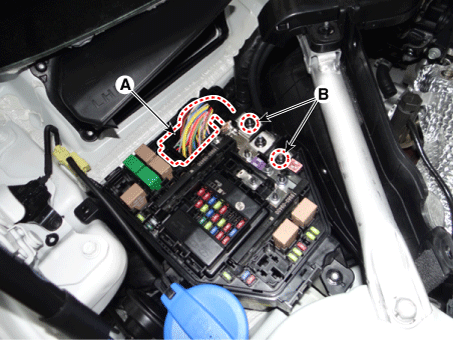

7.	Отсоедините передний разъем управления (А).

8.	Снимите гайки клеммы заземления (B).

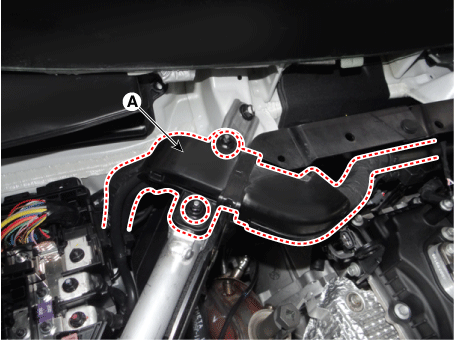

9.	Снимите защиту проводки (А).

10.

Снимите топливную трубку высокого давления.

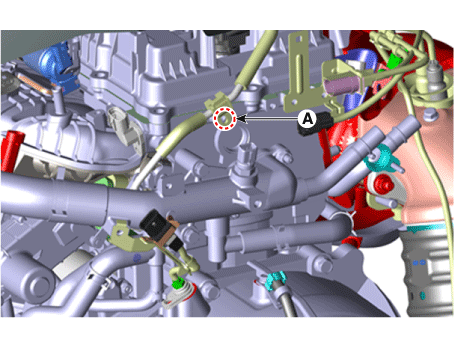

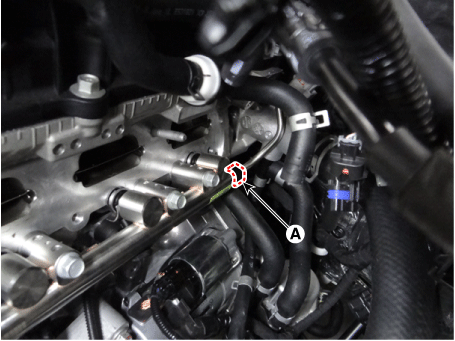

(1)	Снимите болт крепления топливопровода высокого давления (А).

(2)	Снимите гайку фланца топливопровода высокого давления (А).

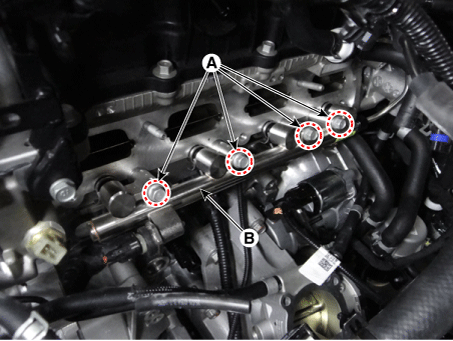

11.	Снимите крепежные болты (А), затем снимите напорную трубу и инжектор. сборка от двигателя.

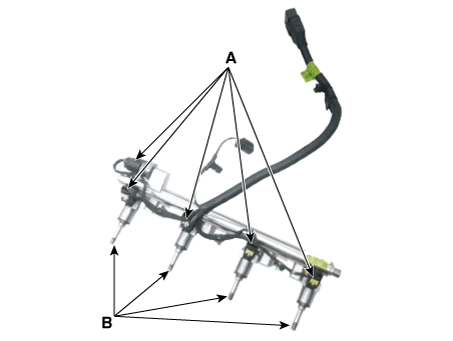

12.	Отсоедините форсунку и разъем датчика давления в рампе (А).

13.	Снимите инжектор (В) с напорной трубы.

Монтаж

•	Не используйте повторно зажимы для крепления инжектора.

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

•	Нанесите моторное масло на уплотнительное кольцо форсунки.

•	Повторно используйте уплотнительное кольцо форсунки.

•	Не используйте болты повторно.

•	Вставляя инжектор, будьте осторожны, чтобы не повредить инжектор. кончик.

•	Не используйте повторно топливопровод высокого давления.

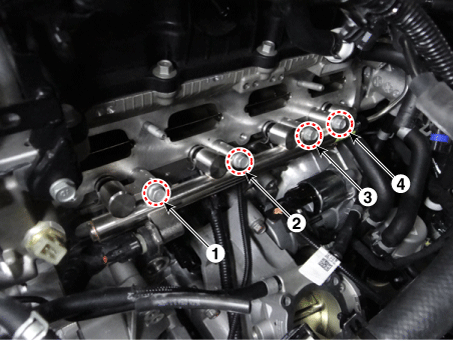

•	При затяжке болтов крепления топливопровода предварительно затяните сначала вручную, а затем затяните их в последовательности (②→ ③ → ①→④) за несколько проходов до указанного крутящего момента.

1.	Установите в порядке, обратном снятию.
