| Технические характеристики |
|
Элемент
|
Спецификация
|
|
Тип управления
|
N/L (нормально низкий)
|
|
Управляющее давление кПа (кгс/см², psi)
|
0–519,75 (0–5,3, 0–75,38)
|
|
Ток (мА)
|
0 - 850
|
|
Сопротивление катушки (Ом)
|
5,1 ± 0,3
|

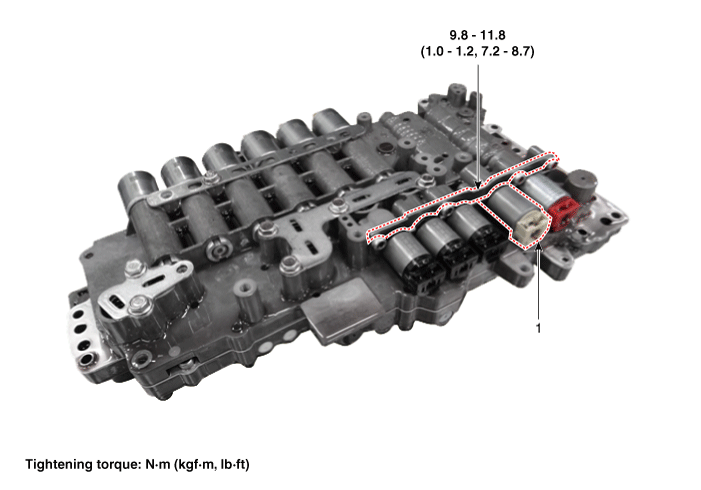

| Расположение компонентов |
|
1. Соленоид управления демпферной муфтой
клапан
|
Опорный кронштейн электромагнитного клапана
|
| Описание |
| • |

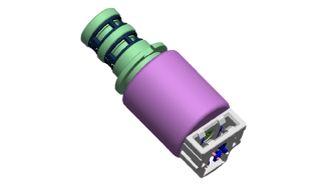

Электромагнитный клапан управления демпферной муфтой представляет собой соленоид с переменным усилием (VFS). тип. |
| • |
Когда TCM подает переменный ток на электромагнитный клапан, гидравлическое давление демпферной муфты управляется косвенно электромагнитным клапаном. |

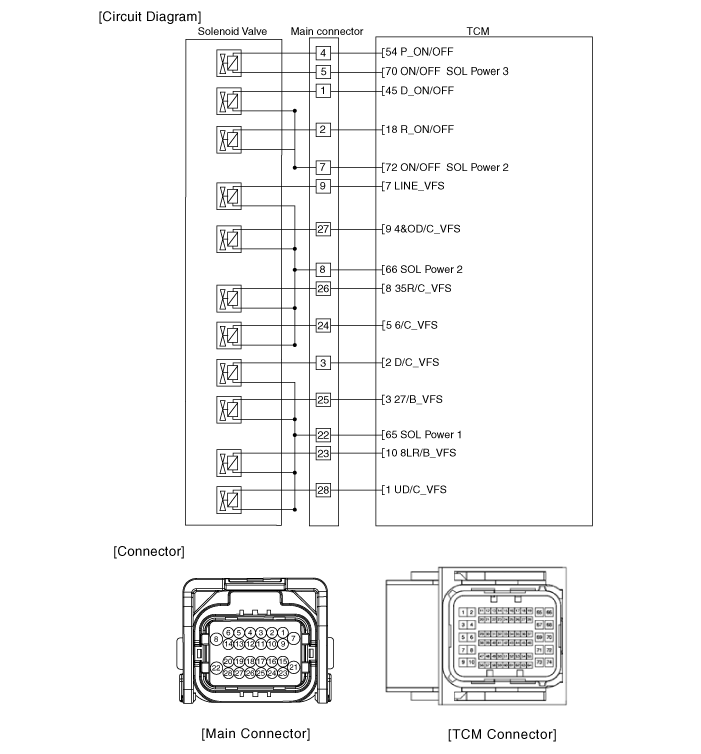

| Принципиальная электрическая схема |
| осмотр |
| 1. |
Выключить зажигание |
| 2. |

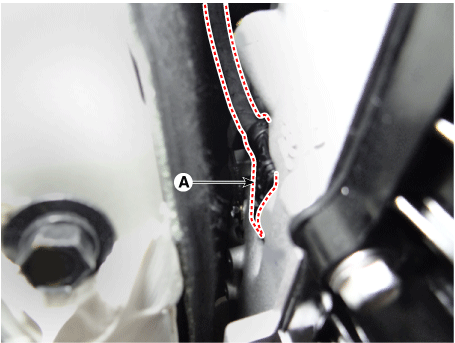

Отсоедините главный разъем (А).
|
| 3. |
Измерьте сопротивление между силовой клеммой (22) и сигнальной клеммой. (3).
|
| Удаление |
|
| 1. |
Снимите нижнюю крышку. (См. раздел «Механическая система двигателя» — «Под крышкой машинного отделения»). |
| 2. |

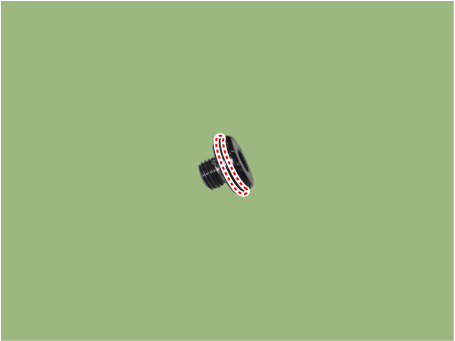

Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем переустановите сливную пробку.
|
| 3. |
Отсоедините главный разъем (А).
|
| 4. |

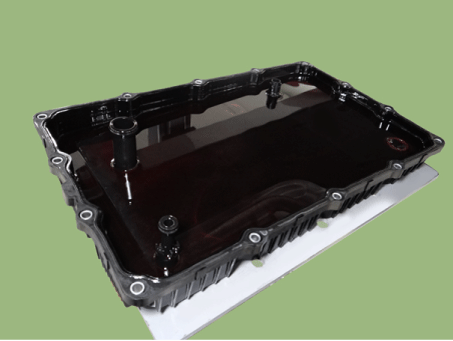

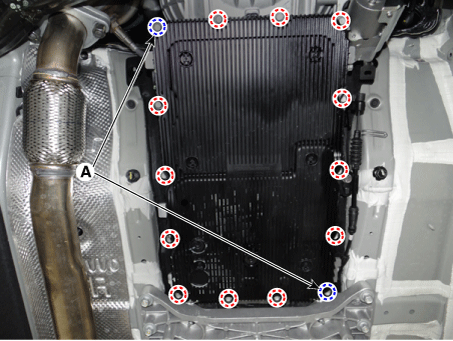

Снимите крышку корпуса клапана.
|
| 5. |

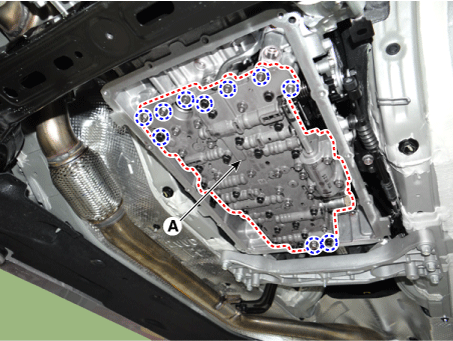

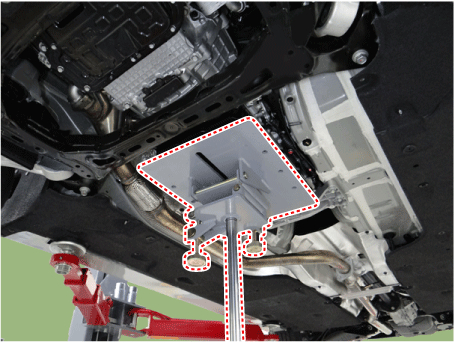

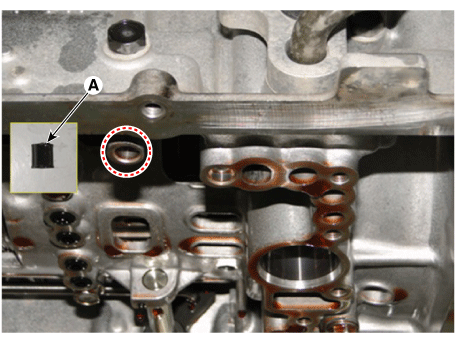

Снимите корпус клапана (А) после ослабления болтов.
|
| 6. |

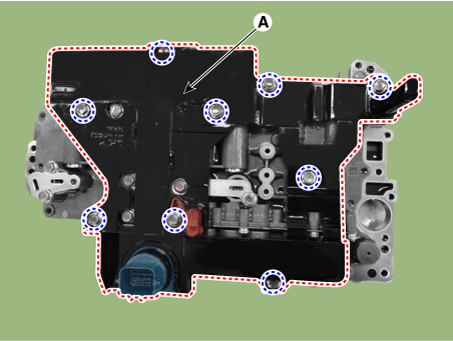

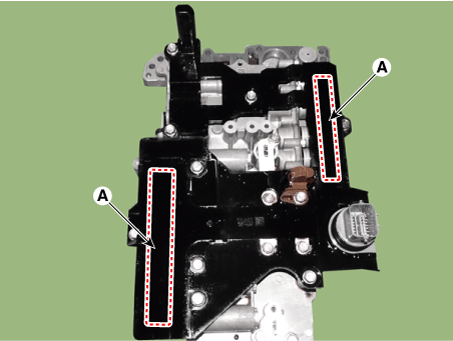

Снимите электронный модуль (А) после ослабления болтов.
|
| 7. |

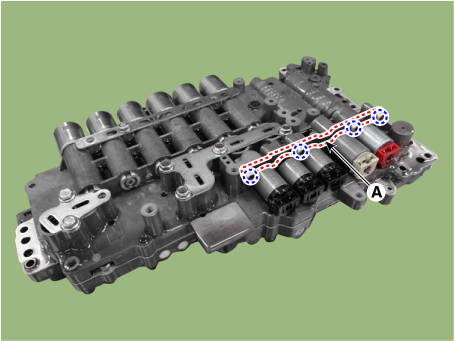

Снимите опорный кронштейн электромагнитного клапана (А).
|
| 8. |

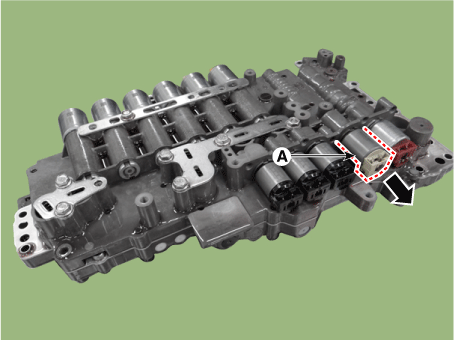

Снимите электромагнитный клапан управления муфтой демпфера (А).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
| 2. |

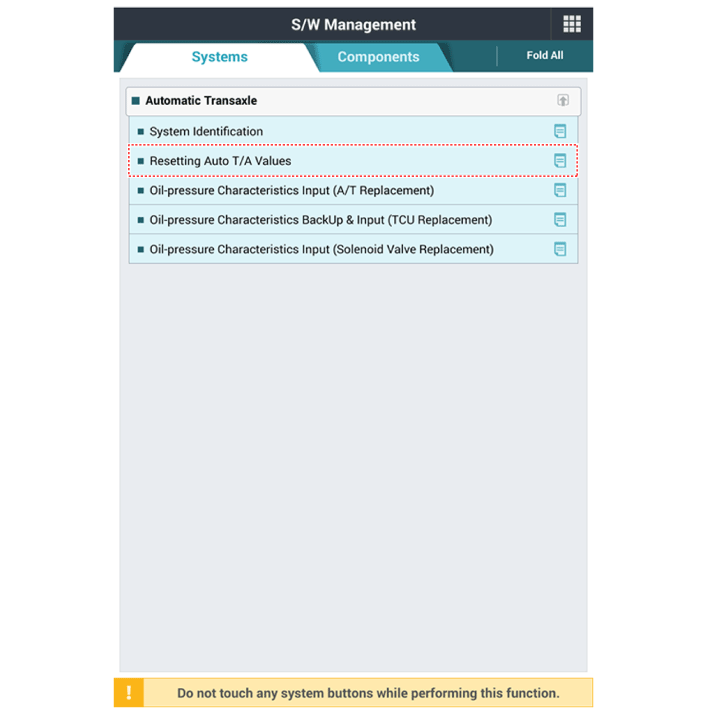

После установки выполните описанные ниже процедуры.
|
Электромагнитный клапан контроля давления в линии (LINE_VFS)
Электромагнитный клапан положения P (ВКЛ/ВЫКЛ)
