Kia Stinger: Система управления двигателем / Датчик температуры масла CVVT (OTS)

Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры масла CVVT (OTS)

Технические характеристики

Спецификация

Температура [°C (°F)]	Сопротивление (кОм)
-40	52,15
-20	28,82
0	14.08 - 19.45
20	2,16 - 2,78
40	1.11
60	0,54
80	0,26 - 0,32
100	0,16
120	0,1
140	0,06

Описание и работа

Описание

Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает клапан. синхронизация впускного и выпускного клапана в соответствии с управляющим сигналом ECM рассчитывается по частоте вращения двигателя и нагрузке.

При управлении CVVT происходит перекрытие или недопуск клапана, что, в свою очередь, улучшает топливная экономичность, уменьшает выхлопные газы (NOx, HC) и улучшает работу двигателя за счет снижения насосных потерь, создания внутреннего эффекта рециркуляции отработавших газов, улучшения стабильности сгорания, повышение объемной эффективности и увеличение работы расширения.

Эта система состоит из масляного регулирующего клапана CVVT (OCV), который подает масло в двигатель. масло в кулачковый фазовращатель или вытекает моторное масло из кулачкового фазовращателя в соответствии с управляющим сигналом ECM PWM (Pulse With Modulation), температура масла CVVT Датчик (OTS), который измеряет температуру моторного масла, и Cam Phaser, который изменяет фазу кулачка, используя гидравлическую силу моторного масла.

Моторное масло, вытекающее из клапана управления маслом CVVT, изменяет фазу кулачка. в направлении (опережение впуска/замедление выпуска) или в противоположном направлении (замедление впуска/замедление выпуска). Опережение) вращения двигателя за счет вращения ротора, соединенного с распределительным валом внутри кулачкового фазовращателя.

Принципиальные диаграммы

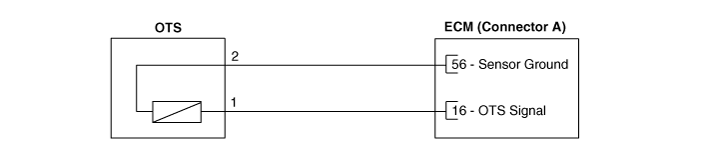

Принципиальная электрическая схема

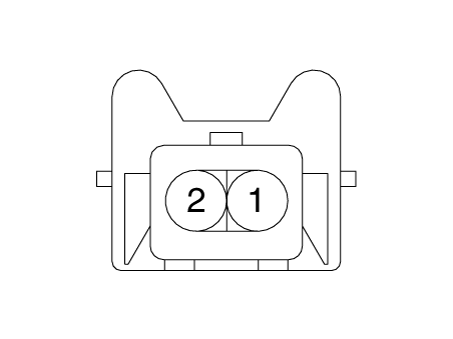

Соединитель жгута

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем ОТС.

3.	Удалить ОТС.

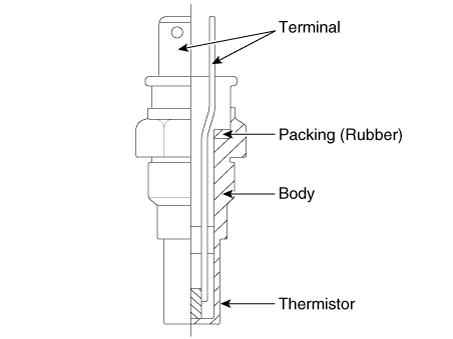

4.	После погружения термистора датчика в охлаждающую жидкость двигателя измерьте сопротивление между клеммами OTS 1 и 2.

Убедитесь, что сопротивление находится в пределах спецификации.

Температура [°C(°F)]	Сопротивление (кОм)
-40(-40)	52,15
-20(-4)	16.25
0(32)	6,0
20(68)	2,45
40(104)	1.11
60(140)	0,54
80(176)	0,29

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

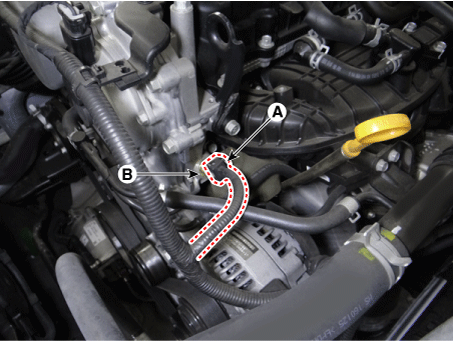

2.	Отсоедините разъем датчика температуры масла (А).

3.	Снимите датчик температуры масла (В).

Монтаж

Установите в порядке, обратном снятию.

Датчик температуры масла:

34,3–44,1 Н·м (3,5–4,5 кгс·м, 25,3–32,5 фунт·фут)
