Kia Stinger: Система охлаждения / Вентилятор охлаждения

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Система охлаждения / Вентилятор

Компоненты и расположение компонентов

Компоненты

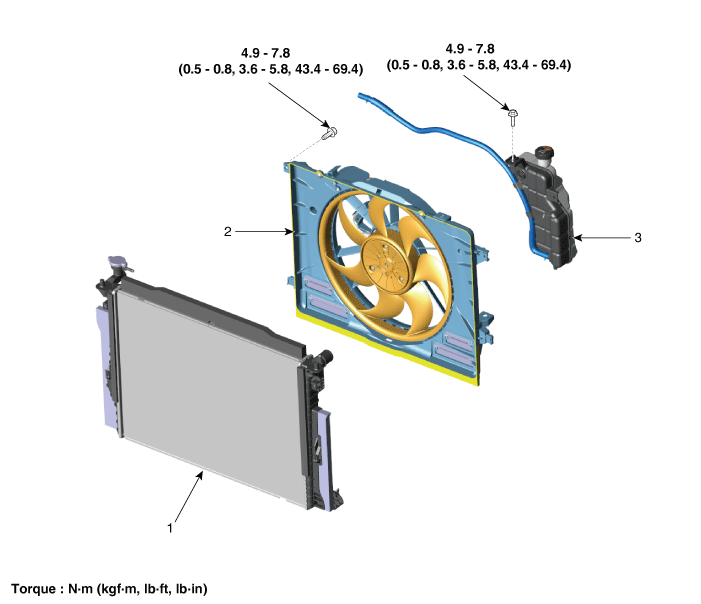

[BLDC (бесколлекторный постоянный ток) тип двигателя]

1. Радиатор
2. Узел охлаждающего вентилятора

3. Резервуар

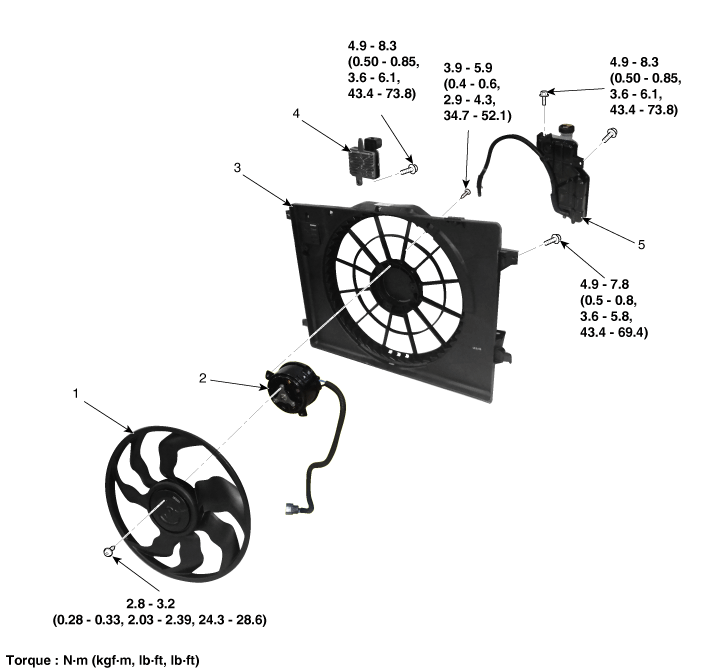

[Тип двигателя постоянного тока]

1. Охлаждающий вентилятор
2. Двигатель охлаждающего вентилятора
3. Кожух охлаждающего вентилятора

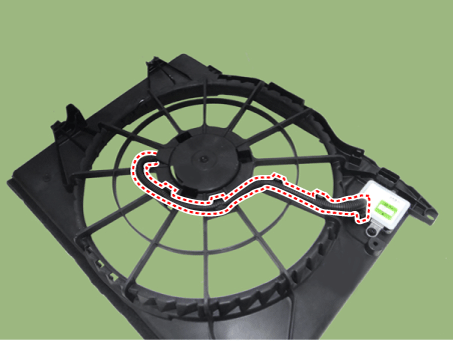

4. Контроллер охлаждающего вентилятора
5. Резервуар

Описание и работа

Описание

Охлаждающий вентилятор работает в 2 этапа (ВЫСОКИЙ/НИЗКИЙ). Модуль управления двигателем (ECM) управляет вентилятором охлаждения в зависимости от температуры охлаждающей жидкости, скорости автомобиля и Работа кондиционера.

Технические характеристики

Спецификация

[BLDC (бесколлекторный постоянный ток) тип двигателя]

Предметы	Спецификация
Тип вентилятора	Съемник
Способ управления скоростью вентилятора	ШИМ
Расход воздуха [м³/ч (ярд³/ч)]	3 500 (4 578) - 8 % мин.
Скорость вентилятора (об/мин)	2 500 ± 8 %
Ток (А)	46,0 + 10 % макс.

[Тип двигателя постоянного тока]

Предметы	Спецификация
Тип вентилятора	Съемник
Способ управления скоростью вентилятора	ШИМ
Расход воздуха [м³/ч (ярд³/ч)]	2 600 (3 401) - 8 % мин.
Скорость вентилятора (об/мин)	2000 ± 8 %
Ток (А)	23,3 + 10 % макс.

Принципиальные диаграммы

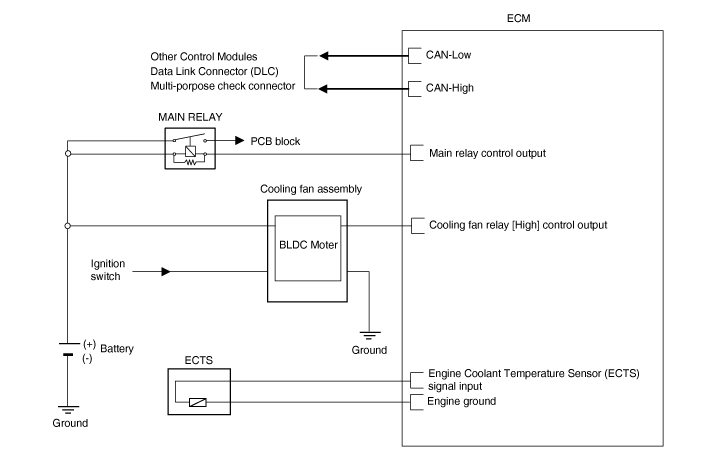

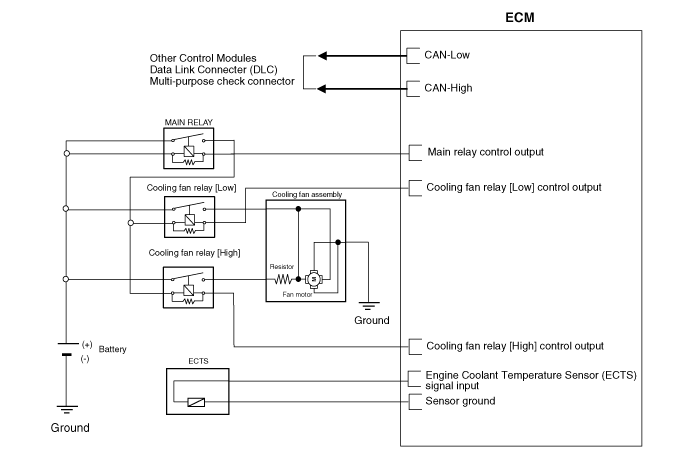

Принципиальная электрическая схема

[BLDC (бесколлекторный постоянный ток) тип двигателя]

[Тип двигателя постоянного тока]

Процедуры ремонта

Снятие и установка

Вентилятор охлаждения в сборе

1.	Отсоедините отрицательную клемму аккумулятора.

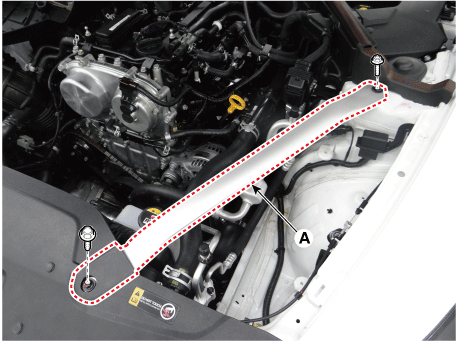

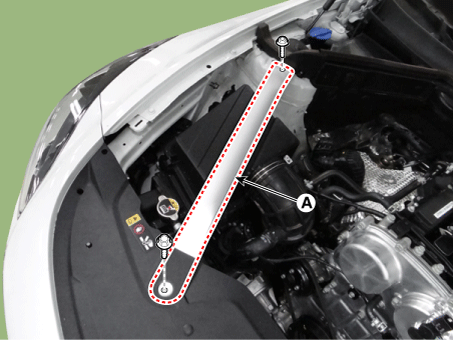

2.	Снимите переднюю распорку (А). [Правый] [левый]

3.	Снимите расширительный бачок. (См. Система охлаждения — «Резервуар»)

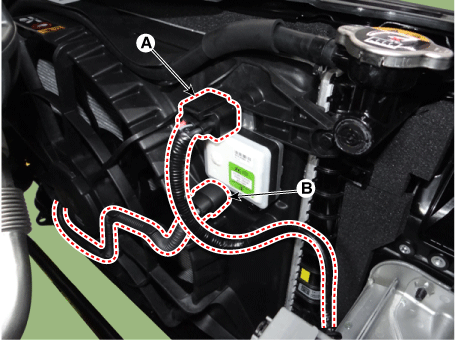

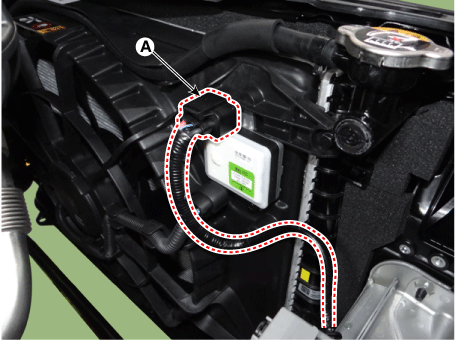

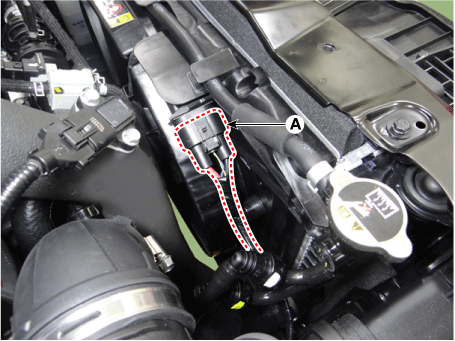

4.	Отсоедините разъем вентилятора охлаждения (А). [Тип двигателя BLDC (бесщеточный постоянного тока)] [Тип двигателя постоянного тока]

5.	Снимите передний бампер в сборе. (См. Кузов (внутри и снаружи) — «Передний бампер в сборе»)

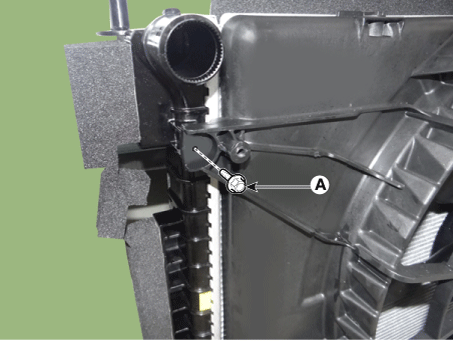

Снимите болты крепления блока вентилятора охлаждения (А).

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут, 43,4–69,4 фунт · дюйм)

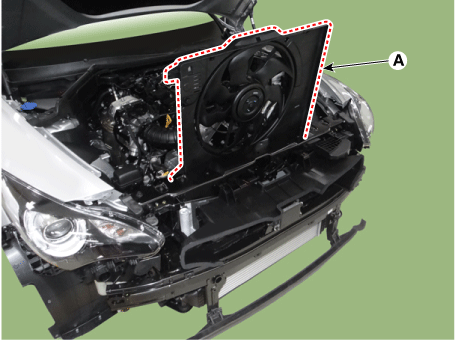

7.	Снимите узел охлаждающего вентилятора (А).

8.	Установите остальные детали в порядке, обратном снятию.

Контроллер охлаждающего вентилятора (ШИМ) [Только тип двигателя постоянного тока]

1.	Отсоедините отрицательную клемму аккумулятора.

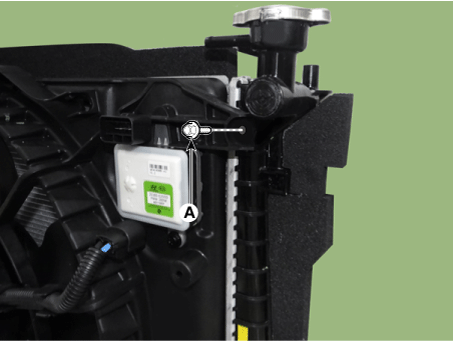

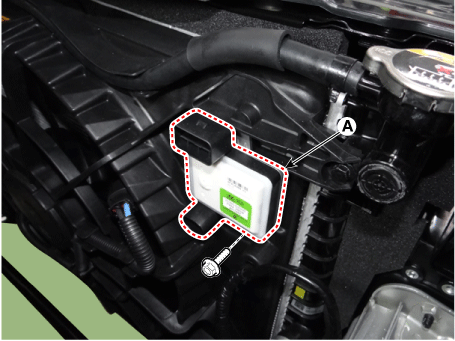

2.	Отсоедините разъем (A) контроллера охлаждающего вентилятора (PWM) и охлаждающую разъем двигателя вентилятора (В).

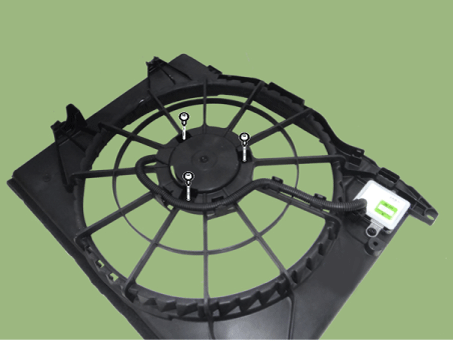

Снимите контроллер охлаждающего вентилятора (ШИМ) (А).

Момент затяжки :

4,9–8,3 Н·м (0,50–0,85 кгс·м, 3,6–6,1 фунт·фут, 43,4–73,8 фунт · дюйм)

4.	Установите остальные детали в порядке, обратном снятию.

Разборка

[Только тип двигателя постоянного тока]

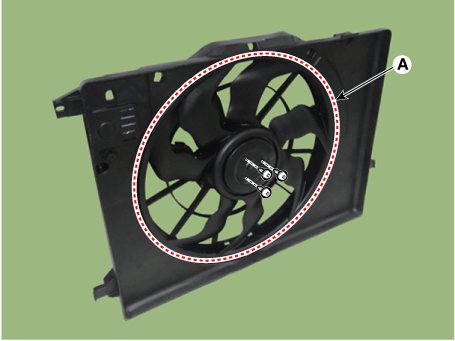

Снимите охлаждающий вентилятор (А) с блока охлаждающего вентилятора.

Момент затяжки :

2,8–3,2 Н·м (0,28–0,33 кгс·м, 2,03–2,39 фунт-фут, 24,3–28,6 фунт · дюйм)

2.	Отсоедините разъем двигателя вентилятора (А).

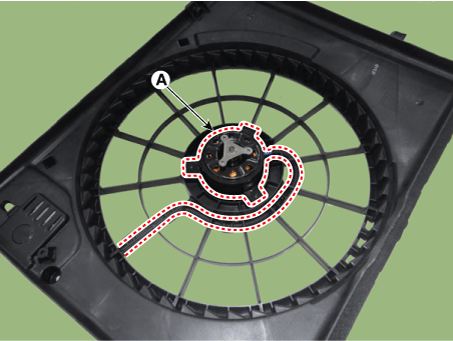

Снимите двигатель вентилятора (А) с кожуха охлаждающего вентилятора.

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 34,7–52,1 фунт · дюйм)

4.	Сборка в порядке, обратном разборке.

осмотр

Двигатель вентилятора

1.	Отсоедините разъем двигателя вентилятора от резистора.

2.	Подключите напряжение аккумулятора к клемме «+», а массу к клемме «-».

3.	Проверьте, хорошо ли работает двигатель вентилятора охлаждения.
