Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система ISG (Idle Stop & Go) / Переключатель тормоза

Компоненты и расположение компонентов

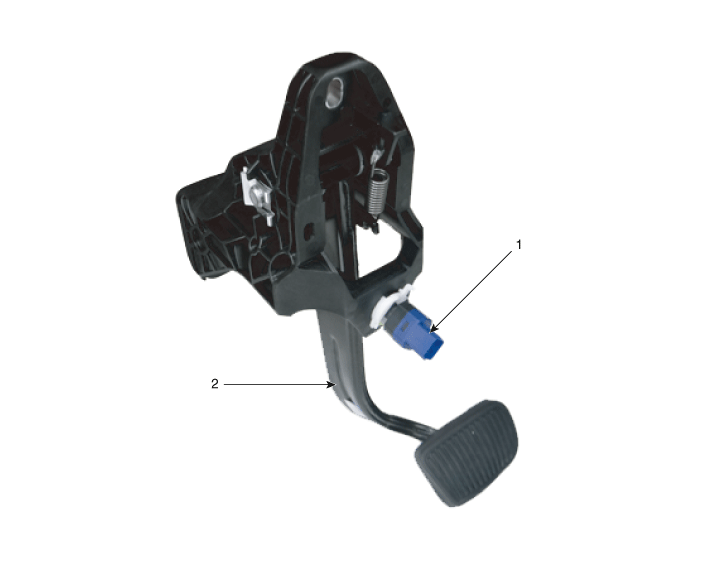

Компоненты

1. Тормозной выключатель

2. Педаль тормоза

Принципиальные диаграммы

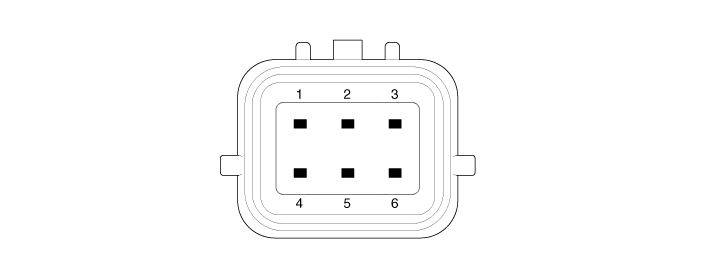

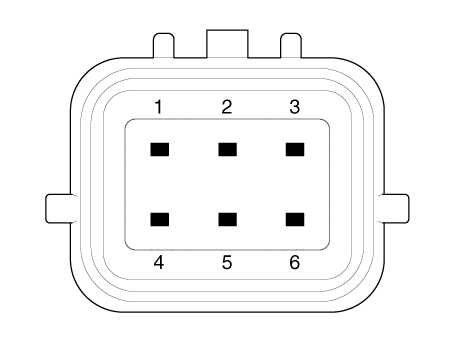

Терминальная функция

Пин №	Описание
1	IGN1
2	IBU
3	-
4	В+
5	Стоп-сигнал
6	Земля

Поиск неисправностей

Диагностика деталей

Предметы

Причина

Симптом

Выключатель предохранителя

Неисправное соединение предохранителя, Поврежденный предохранитель

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.

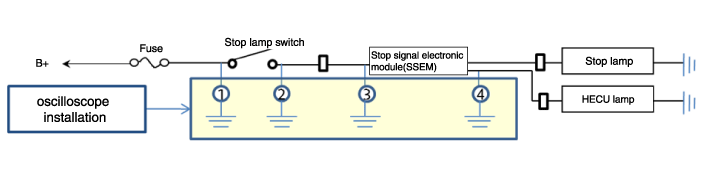

① Проверка формы сигнала выполняется с помощью осциллографа на каждом части во время разгона/торможения автомобиля. (См. переключатель стоп-сигнала процедуры проверки цепи)

② Обратитесь к соответствующим процедурам ремонта детали, если что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)

Реле предохранителя

Неисправное соединение предохранителя, Поврежденный предохранитель

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.

Выключатель стоп-сигнала

•	Поврежденная проводка каждой части

•	Неправильное подключение к разъему

•	Каждая часть неисправна

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.

Стоп-сигнал электронный
модуль (если применимо)

–	Код неисправности: P0504, C2130, C2131

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.

Модуль управления двигателем (ECM)

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, круиз-контроль. проблема отмены

Модуль управления кузовом (BCM)

–	Проблемы с переключением передач

Соленоид блокировки переключения передач

–	Проблемы с переключением передач

Переключатель ингибитора

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB беда

Блок смарт-ключей (SMK)

–	Стартовый сбой

Электронный стояночный тормоз

–	Симптом: проблема с отменой функции EPB, ESP OFF свет освещен.

Блок управления ABS/VDC
(Датчик давления)

–	Симптом: горит индикатор ESP OFF.

Симптоматическая диагностика

Симптом	Часть, которая может быть причиной
Проблемы с запуском	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, модуль управления ABS/VDC, каждый провод, разъем	① Проверьте форму сигнала с помощью осциллографа на каждой детали во время движения автомобиля. ускорение/торможение. (См. проверку цепи выключателя стоп-сигналов. процедуры) ② Обратитесь к соответствующим процедурам ремонта детали, если что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)
Проблемы с переключением передач	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, BCM, ECM, выключатель ингибитора, каждый провод, разъем
горит лампочка ESP OFF	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, модуль управления ABS/VDC, каждый провод, разъем
P0504	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, ECM, каждый провод, разъем
Не работает стоп-сигнал	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, провод/разъем отсоединен
Стоп-сигнал всегда включенный	Выключатель стоп-сигнала, электронный модуль стоп-сигнала, Короткое замыкание проводки, сгорел предохранитель

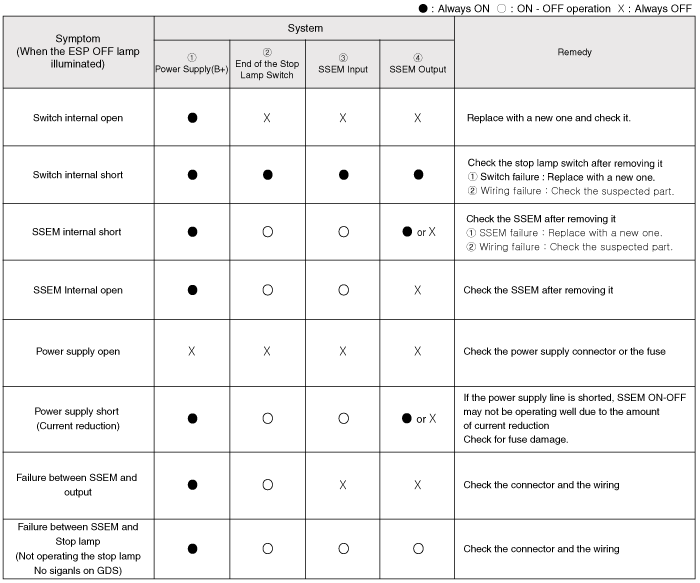

3.	Диагностика системы выключателя стоп-сигналов SSEM: Электронный модуль стоп-сигнала

4.	Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Снимите коленную подушку безопасности. (См. Удерживающая система — «Коленная подушка безопасности»)

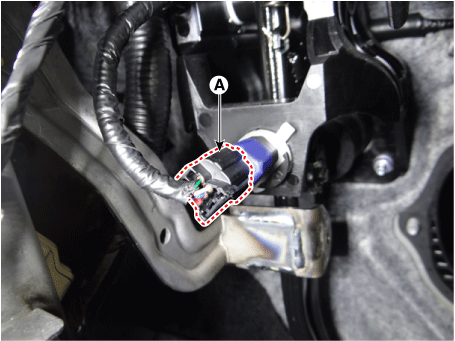

4.	Отсоедините разъем выключателя стоп-сигналов (А).

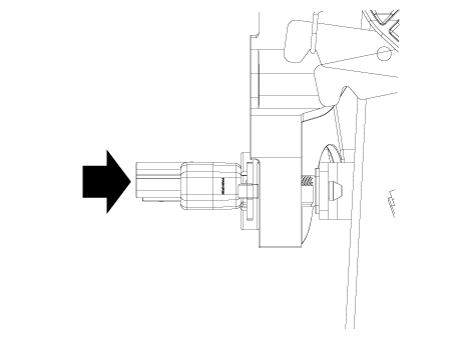

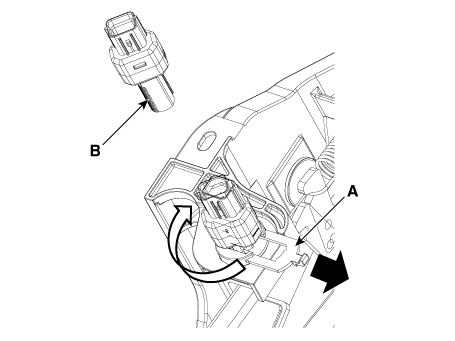

5.	Потяните стопорную пластину (А), как показано стрелкой, а затем поверните тормоз. переключатель (B) на 45° по часовой стрелке и снимите его.

Осмотрите снятый выключатель стоп-сигнала в соответствии с описанными ниже процедурами.

(1)

Подтвердите нормальное соединение с клеммной частью.

–	Можно сделать подтверждение, чтобы убедиться, что разъем должным образом закреплены и присутствует метка соединения.

(2)	Выполнить проверку сопротивления деталей.

Монтаж

1.	Зафиксируйте рычаг педали тормоза и полностью вставьте тормозной выключатель так, чтобы Контактная часть невидима.

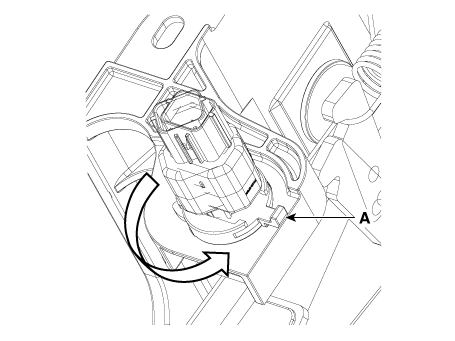

2.	После вставки поверните переключатель тормоза на 45° против часовой стрелки, а затем соберите стопорную пластину, нажав.

Проверьте зазор между выключателем стоп-сигнала и кронштейном.

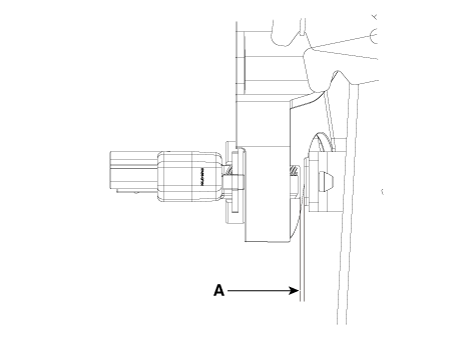

Зазор стоп-сигнала (A):

1,0–2,0 мм (0,04–0,08 дюйма)

•	Если зазор между выключателем стоп-сигнала и кронштейном не между 1,0–2,0 мм (0,04–0,08 дюйма), проверьте зажим и другие детали вокруг стоп-сигнала.

•	Если все в порядке, переустановите выключатель стоп-сигнала. и снова проверьте зазор.

4.	Установите разъем выключателя стоп-сигналов (А).

Стартер
