Kia Stinger: блок предупреждения о столкновении в слепых зонах (BCW) / предупреждение о столкновении в слепых зонах (BCW)

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Предупреждение о столкновении в слепых зонах (BCW) / Блок предупреждения о столкновении в слепых зонах (BCW)

Компоненты и расположение компонентов

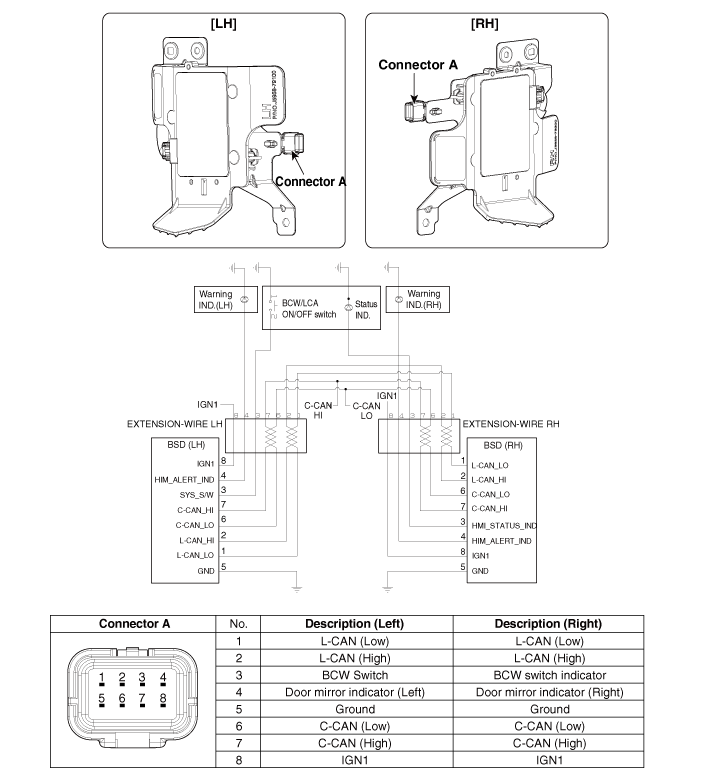

Компоненты

Процедуры ремонта
Удаление

Если требуется замена кронштейна или удлинительного провода блока BCW, рекомендуется обязательно заменять неисправную деталь только на новую, не весь блок BCW.

1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите задний бампер в сборе.

(См. Кузов — «Задний бампер в сборе»)

3.

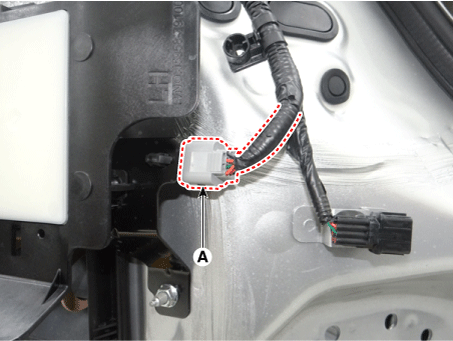

Отсоедините разъем блока BCW (А).

4.

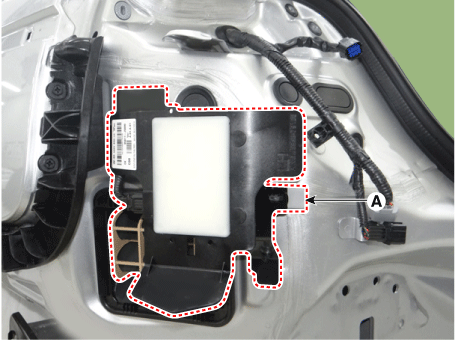

Снимите блок BCW (A) после ослабления гаек крепления.

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

Будьте осторожны, чтобы не повредить кронштейн при снятии блока BCW.

В следующих случаях замените удлинительный провод или кронштейн.

1)

Если кронштейн физически деформирован или поврежден.

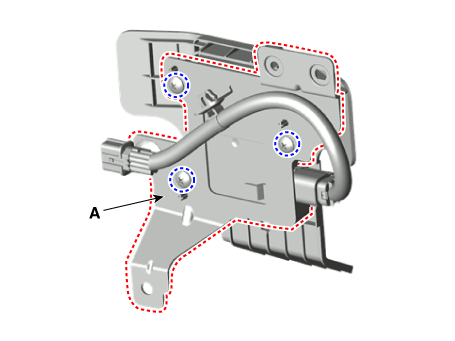

- Снимите кронштейн (А) с блока BCW, ослабив винты.

2)

Если разъем или провод поврежден.

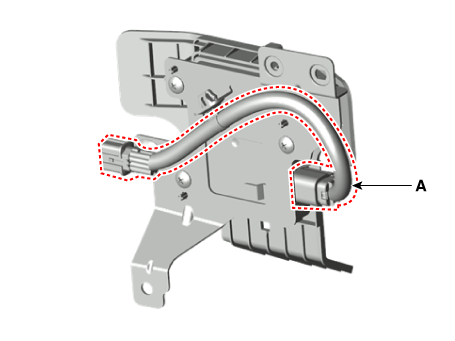

- Снимите удлинительный провод (А) после отделения крепления клип.

Монтаж
1.

Установите в порядке, обратном снятию.

•

Формы левого и правого предупреждения о столкновении в слепой зоне единицы разные. Поэтому обратите внимание при установке блоки предупреждения о столкновении в слепых зонах.

•

После замены блока BCW или кронштейна или провода, выполнить процедуры калибровки радара. (Если не калибровать угол датчика, это может привести к неисправности системы BCW.)

(См. Предупреждение о столкновении в слепых зонах — «Слепая зона Калибровка радара предупреждения о столкновении")
