Kia Stinger: Гидравлическая система / Масляный фильтр

Kia Stinger CK 2018-2023 Руководство по ремонту / Автоматическая система трансмиссии / Гидравлическая система / Масляный фильтр

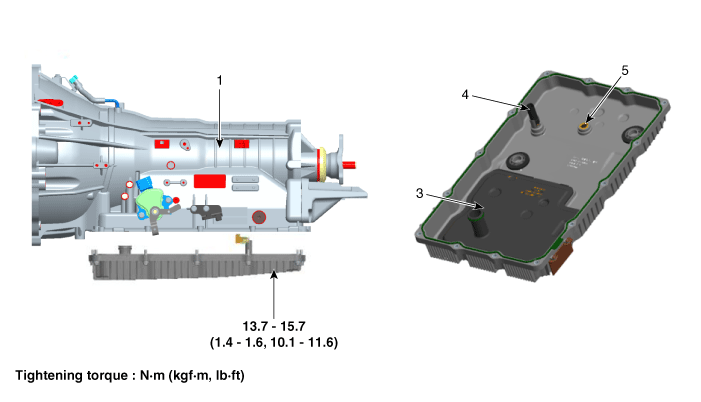

Компоненты и расположение компонентов

Компоненты

1. Автоматическая коробка передач
2. Крышка корпуса клапана
3. Масляный фильтр

4. Трубка контроля уровня ATF
5. Сливная пробка

Процедуры ремонта

Удаление

•	Поддерживайте чистоту, чтобы посторонние вещества не попали в автоматическую коробку передач.

•	Используйте фартук с покрытием, латексные перчатки и лоток из нержавеющей стали, чтобы предотвратить попадание посторонних предметов в коробку передач.

1.	Снимите нижнюю крышку. (См. раздел «Механическая система двигателя» — «Под крышкой машинного отделения»).

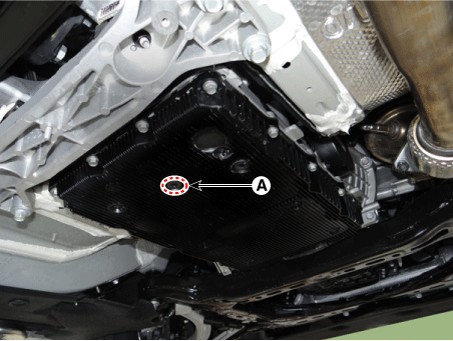

Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем переустановите сливную пробку.

Момент затяжки :

22,6–24,5 Н·м (2,3–2,5 кгс·м, 16,6–18,1 фунт·фут)

•	ATF можно использовать повторно. Соберите его в чистую мензурку.

•	Имеющееся уплотнительное кольцо сливной пробки ATF необходимо заменить на новенький. (Не используйте его повторно.)

Снимите крышку корпуса клапана.

(1)

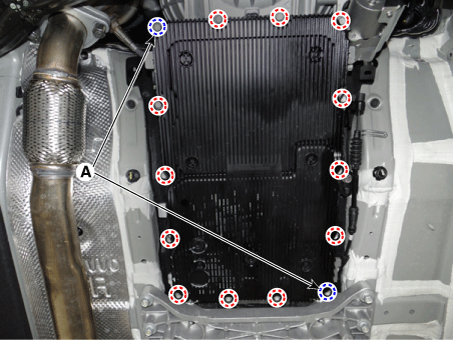

Ослабьте все болты крепления корпуса клапана, кроме болтов (А) в углу.

Момент затяжки :

13,7–15,7 Н·м (1,4–1,6 кгс·м, 10,1–11,6 фунт-фут)

(2)

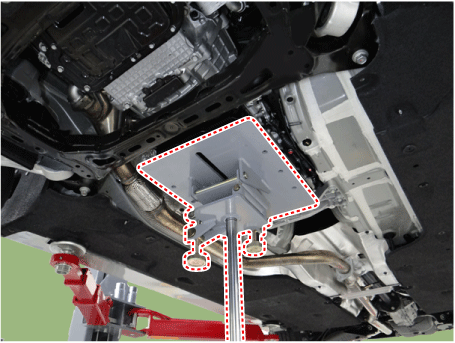

Ослабьте два болта (A) в углу после поддержки клапана. крышку корпуса на домкрате, а затем снимите крышку корпуса клапана, опустив домкрат медленно.

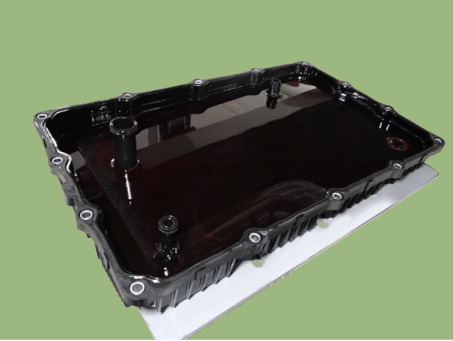

•	Будьте осторожны при снятии крышки корпуса клапана так как остатки ATF остаются в гидроблоке крышка.

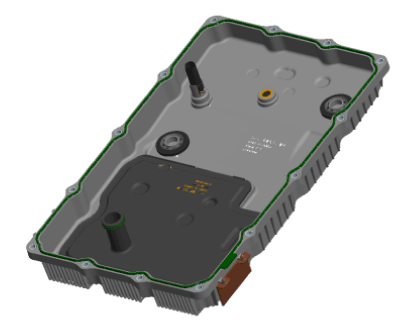

•	Масляный фильтр встроен в корпус клапана. крышка и не разбирается.

Монтаж

1.	Установите в порядке, обратном снятию.

2.	Заполните автоматическую коробку передач жидкостью. (См. Гидравлическая система — «Жидкость»)
