Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/ Специальные сервисные инструменты
| Специальные сервисные инструменты |
|
Название/номер инструмента
|
Иллюстрация
|
Описание
|
|
Удлинительный кабель питания высокого напряжения
0К918-Э4100 |
|
Используется для измерения высоковольтной аккумуляторной системы
|
|
Удлинительный кабель для проверки аккумуляторной батареи высокого напряжения (21-контактный)
0К375-Э4100 |
|
Используется для измерения высоковольтной аккумуляторной системы
|
|
Удлинительный кабель для проверки аккумуляторной батареи высокого напряжения (8 контактов)
0К375-Э4200 |
|
Используется для измерения высоковольтной аккумуляторной системы
|
|

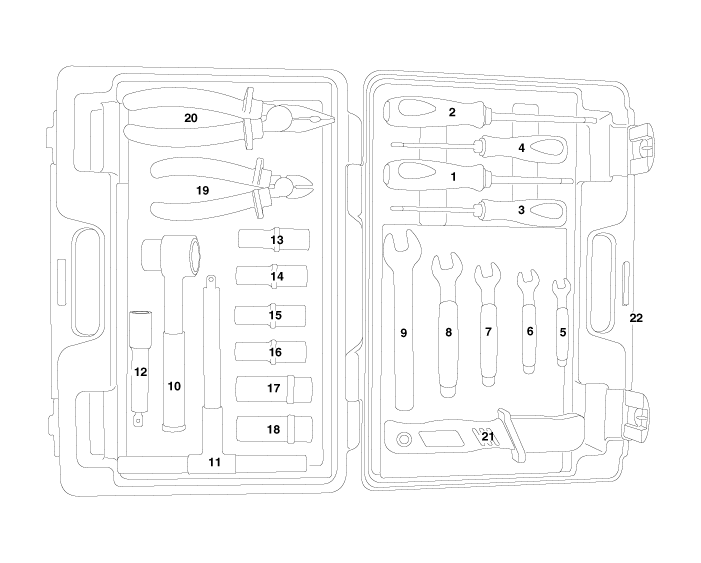

Изолированный набор инструментов
0К375-4У000 |
|
Используется для измерения или работы с деталями под высоким напряжением
-22 компонента EA (включая чехол) |
|
Подъемное приспособление для сборки аккумуляторной батареи высокого напряжения
0К375-Э4300 |
|
Снятие и установка аккумуляторной батареи в сборе
|
|
| Средства индивидуальной защиты |
|
Имя
|
Иллюстрация
|
Описание
|
|
Изоляционные перчатки
|
|
Используется при осмотре или работе с высоковольтными компонентами
[Производительность изоляции: 1000 В / 300 А или выше] |
|
Изоляционная обувь
|
|
Используется при осмотре или работе с высоковольтными компонентами
|
|
Изоляционная одежда
|
|
|
|
Изоляционный шлем
|
|
|
|
Безопасные очки
|
|
Используется в следующих случаях:
• При снятии, установке или осмотре клемм высоковольтной батареи или проводки, где может возникнуть искра. • При работе с блоком батарей высокого напряжения. |
|
Защитная маска
|
|
|
|
Изоляционный мат
|
|
Любые удаленные высоковольтные компоненты помещаются на изоляционный мат, чтобы предотвратить несчастные случаи.
|
|
Изоляционный лист
|
|
Изоляция
лист используется для покрытия компонентов высокого напряжения для защиты людей, не
ношение средств индивидуальной защиты от несчастных случаев.
|
|
Предупреждающая лента
|
|
Используется для информирования об опасности выше этой линии.
|
| Коммерческий инструмент |
|
Имя инструмента
|
Иллюстрация
|
Описание
|
|
Подъемный стол с аккумулятором
|
|
Снятие и установка аккумуляторной батареи в сборе
вес упаковки: 277 кг размер упаковки: 1647 мм x 996 мм x 261 мм |
|
Мульти тестер
|
|
Измерение сопротивления, напряжения и сопротивления
|
|
Тестер сопротивления изоляции (мультитестер)
|
|
Измерение сопротивления изоляции, напряжения и сопротивления
|
|
Кран домкрат
|
|
Снятие и установка аккумуляторной батареи в сборе
вес упаковки: 277 кг размер упаковки: 1647 мм x 996 мм x 261 мм |
Схема системы
Схема системы
OBC: бортовое зарядное устройство
QRA: Реле быстрой зарядки в сборе
PRA: силовое реле в сборе
EWP: электронный водяной насос
EPCU: электронный блок управления мощностью [LDC ...
