Kia Soul EV: BCM (модуль управления кузовным оборудованием) / Процедуры ремонта

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Электрическая система кузова / BCM (модуль управления кузовом) / Процедуры ремонта

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите головное устройство аудио/AVN в сборе.
(См. Электрическая система кузова — «Аудиоблок»)
(См. Электрическая система кузова — «Головное устройство AVN»)
3.
Снимите корпус перчаточного ящика в сборе.
(См. Кузов — «Корпус перчаточного ящика»)
4.
Отделите фиксированный зажим проводки (A) на кронштейне BCM.

5.
Ослабьте гайки крепления блока BCM.

6.
Отсоедините разъемы от BCM (в следующем порядке)

(1)
Отсоедините разъемы (A) в направлении снятия головного устройства Audio/AVN.

(2)
Отсоедините разъемы (А) в направлении снятия корпуса вещевого ящика.

Монтаж
1.
Подсоедините разъемы и установите BCM.
2.
Установите корпус перчаточного ящика и головное устройство аудио/AVN.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
Диагностика BCM с помощью GDS
1.
Используйте модуль управления кузовным оборудованием (BCM) для более быстрой диагностики проблемную область, связавшись с GDS, чтобы прочитать ввод и выходные значения и управлять приводом.
2.
Для диагностики функции BCM выберите меню модели и модуля управления кузовом.
3.
Выберите «Контроль ввода/вывода», если вы будете проверять текущий данные сетевой системы тела. Он обеспечивает состояние ввода/вывода каждого модуль.
–
Служебные данные BCM, служебные данные CLU, служебные данные SJB
4.

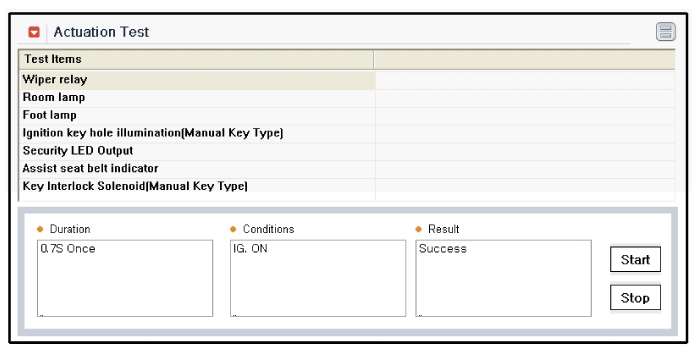

Для принудительной работы с каждым значением модуля выберите «Проверка срабатывания».

5.

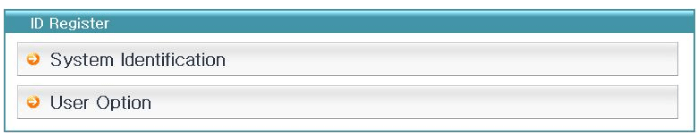

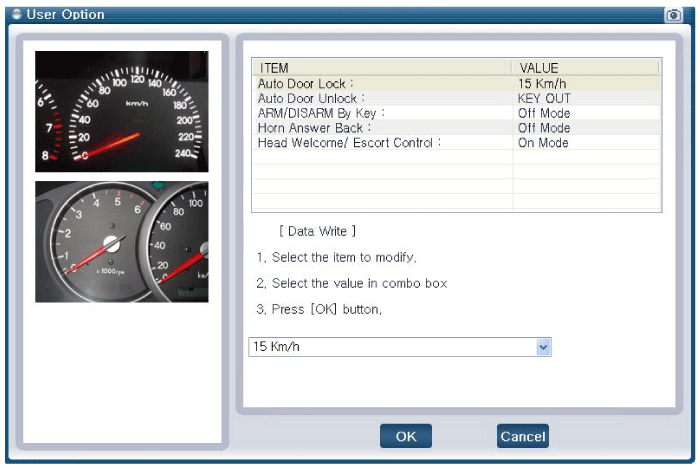

Чтобы изменить параметр пользователя, выберите «Параметры пользователя».

Схематические диаграммы
Принципиальная электрическая схема ...
