Kia Soul EV: система управления высоковольтной батареей / резистор предварительной зарядки, описание и работа
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Описание и работа резистора предварительной зарядки
| Описание |
Резистор предварительной зарядки установлен в блоке силового реле.
(PRA) и защищает цепь высокого напряжения, ограничивая зарядку
ток, когда конденсатор инвертора предварительно заряжается.

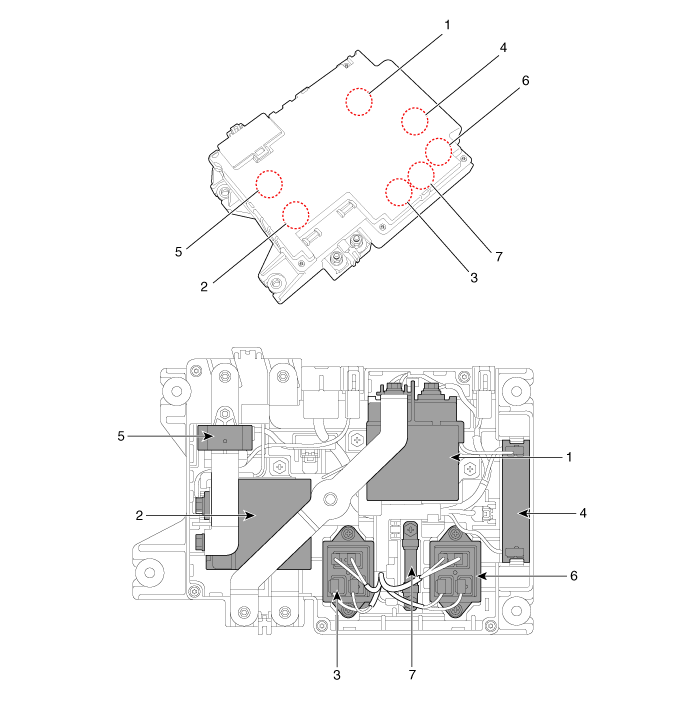

[С системой обогрева высоковольтной батареи]
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки 4. Резистор предварительной зарядки |
5. Датчик тока батареи
6. Реле нагревателя высоковольтной батареи 7. Предохранитель нагревателя высоковольтной батареи |

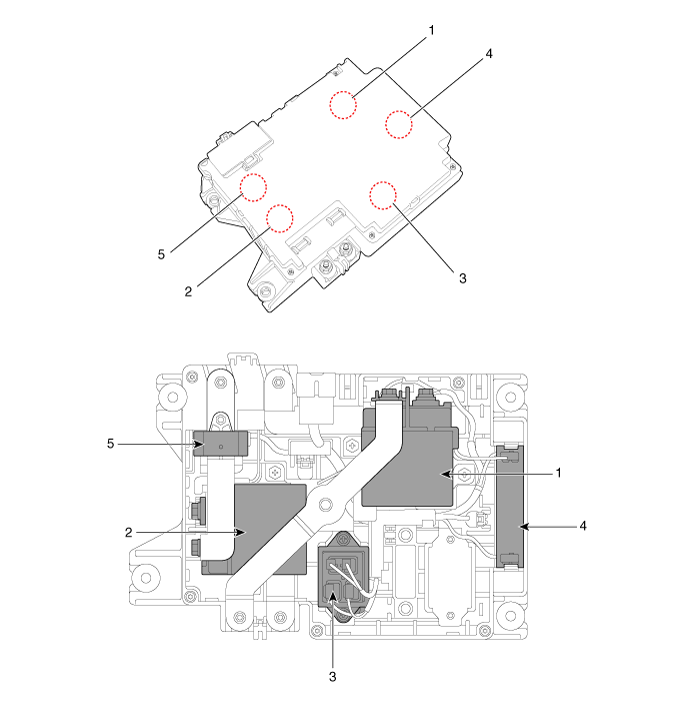

[Без системы обогрева высоковольтной батареи]
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки |
4. Резистор предварительной зарядки
5. Датчик тока батареи |

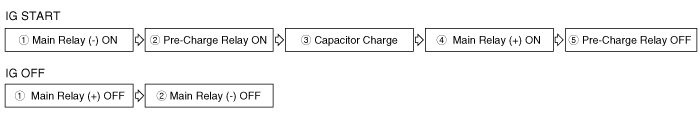

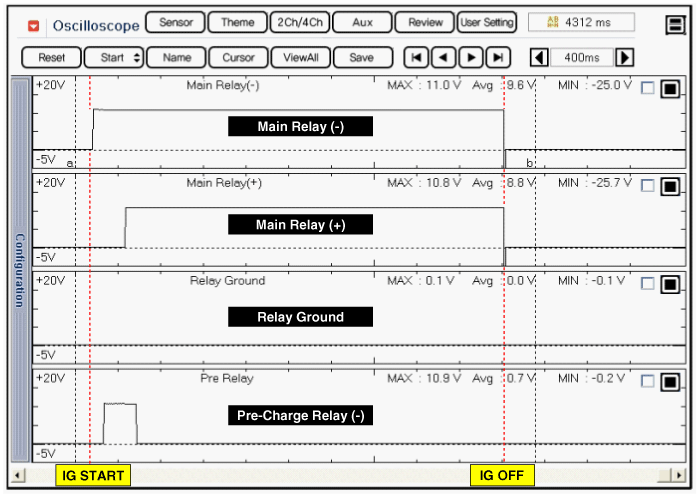

| Операция |
Технические характеристики регистра предварительной зарядки
Спецификация
Артикул ХарактеристикиМасло Емкость (Вт)60 Сопротивление (?)30 ...
Схемы регистра предварительной зарядки
Схема системы
С системой обогрева батареи высокого напряжения
Без системы обогрева высоковольтной батареи
Принципиальная электрическая схема
Без системы обогрева высоковольтной батареи
С высоковольтной батареей...
