Kia Soul EV: схематические схемы системы высоковольтной зарядки / бортового зарядного устройства (OBC)
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система зарядки высокого напряжения
/ Схемы бортового зарядного устройства (OBC)

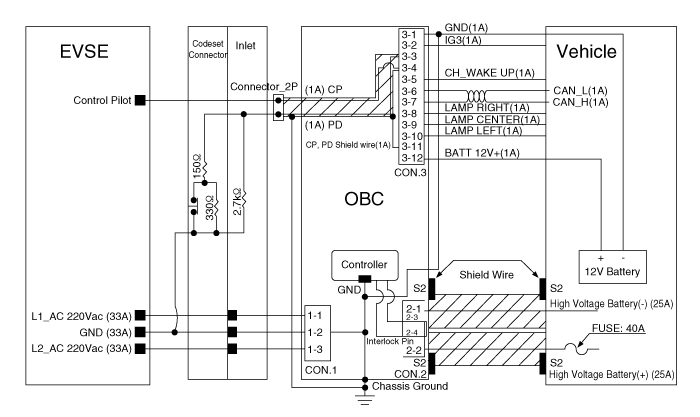

| Схематические диаграммы |
Входной разъем (переменный ток)
|
Терминал
|
Описание
|
Спецификация
|
|
|
Текущий (нормальный)
|
Напряжение (максимальное)
|
||
|
1
|
Фазное напряжение (L1)_220 В переменного тока
|
33А
|
310 В переменного тока
|
|
2
|
Земля
|
||
|
3
|
Фазное напряжение (L2)_220 В переменного тока
|
||
Выходной разъем (постоянный ток)
|
Терминал
|
Описание
|
Спецификация
|
|
|
Текущий (нормальный)
|
Напряжение (максимальное)
|
||
|
1
|
Батарея высокого напряжения (-)
|
25А
|
495 В постоянного тока
|
|
2
|
Батарея высокого напряжения (+)
|
||
|
3
|
Штифт блокировки высокого напряжения
|
||
|
4
|
Штифт блокировки высокого напряжения
|
||
Разъем сигнала
|
Терминал
|
Описание
|
Спецификация
|
|
|
Текущий (нормальный)
|
Напряжение (максимальное)
|
||
|
1
|
Земля
|
1А
|
0В
|
|
2
|
ИГ3
|
18В
|
|
|
3
|
Определение соединения (EVSE)
|
5В
|
|
|
4
|
Контрольный пилот (EVSE)
|
12В
|
|
|
5
|
Работа реле
|
18В
|
|
|
6
|
CAN_Низкий
|
1,5-2,5 В
|
|
|
7
|
CAN-высокий
|
2,5-3,5 В
|
|
|
8
|
Индикация состояния заряда (справа)
|
18В
|
|
|
9
|
Индикация состояния заряда (в центре)
|
18В
|
|
|
10
|
Индикация состояния заряда (слева)
|
18В
|
|
|
11
|
CP, PD Защитное заземление
|
0В
|
|
|
12
|
Вспомогательная батарея 12 В (+)
|
18В
|
|
Бортовое зарядное устройство (OBC) Описание и работа
Описание
При нормальном заряде аккумулятор заряжается через бортовое зарядное устройство (OBC) от внешнего источника питания 220 В.
Бортовое зарядное устройство (OBC) — это оборудование, которое заряжает
Напряжение ...
Процедуры ремонта бортового зарядного устройства (OBC)
Удаление
•
Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности».
и осторожность» перед выполнением любых работ, связанных с высоким напряжением.
система. Неудача т...
