Kia Soul EV: BCM (модуль управления кузовом) / Компоненты и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
BCM (модуль управления кузовом)
/ Компоненты и расположение компонентов

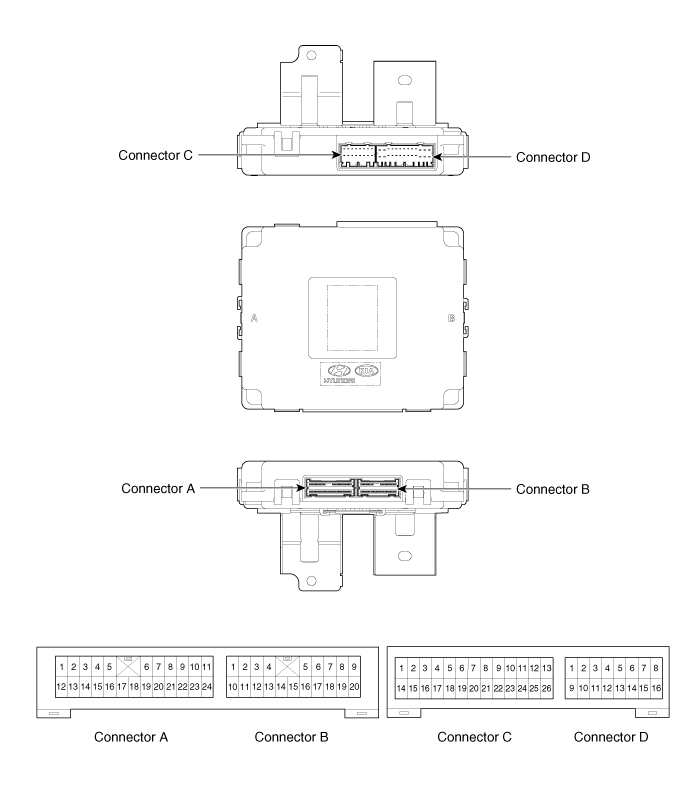

| Компоненты |
Информация о выводах разъема
|
Нет.
|
Разъем А (24 контакта)
|
Разъем В (20 контактов)
|
Разъем С (26 контактов)
|
Разъем D (16-контактный)
|
|
1
|
Батарея (+)
|
ЛИН (ПАС)
|
Мощность двигателя омывателя
|
-
|
|
2
|
IGN 1
|
Реле актуатора топливного бака (загрузочного люка)
|
Мотор переднего омывателя
|
-
|
|
3
|
ИГН 2
|
LS CAN высокий
|
-
|
-
|
|
4
|
Тормозной переключатель
|
LS CAN низкий
|
Реле складывания зеркал
|
Переключатель раскладывания зеркала
|
|
5
|
Переключатель тумана стеклоочистителя
|
Состояние разблокировки индикатора настроения
|
Лампа ДХО левая
|
Переключатель складывания зеркала
|
|
6
|
Вход разблокировки при сбое (PWM)
|
Реле звукового сигнала
|
Лампа ДХО правая
|
-
|
|
7
|
-
|
-
|
Комнатная лампа
|
-
|
|
8
|
Переключатель открытия топливного бака (загрузочной дверцы)
|
HS CAN низкий
|
-
|
-
|
|
9
|
Переключатель омывателя стеклоочистителя
|
HS CAN высокий
|
-
|
Автоматический выключатель света
|
|
10
|
Переключатель стеклоочистителя INT
|
Земля (автоматический свет)
|
-
|
Переключатель обогревателя
|
|
11
|
Переключатель низкого уровня стеклоочистителя
|
Авто световой сигнал
|
-
|
-
|
|
12
|
Выключатель заднего омывателя
|
Автоматическая мощность света
|
Реле стеклоочистителя
|
Переключатель дальнего света фар
|
|
13
|
АКК
|
Стеклоподъемники безопасности включают высокий уровень
|
-
|
Выключатель ближнего света фар
|
|
14
|
Переключатель высокого уровня стеклоочистителя
|
-
|
Мощность лампы ДХО
|
-
|
|
15
|
Выключатель передних противотуманных фар
|
соленоид банкомата
|
Мотор заднего омывателя
|
-
|
|
16
|
Переключатель заднего стеклоочистителя
|
-
|
Реле складывания зеркал
|
-
|
|
17
|
Задний переключатель INT
|
Лампа заливной горловины (загрузочная дверца)
|
МТС Тх
|
?
|
|
18
|
-
|
-
|
-
|
|
|
19
|
-
|
-
|
Низкий сигнал головного света
|
|
|
20
|
-
|
Земля (мощность)
|
АВ хвост
|
|
|
21
|
Хвостовой переключатель
|
?
|
Реле высокого напряжения стеклоочистителя
|
|
|
22
|
Объем стеклоочистителя INT
|
-
|
||
|
23
|
LIN (интеллектуальный датчик батареи)
|
-
|
||
|
24
|
Земля (сигнал)
|
-
|
||
|
25
|
?
|
-
|
||
|
26
|
Земля (мощность)
|
Технические характеристики
Технические характеристики
ДеталиХарактеристикиНоминальное напряжение 12 В постоянного токаРабочее напряжение 9 ~ 16 В постоянного токаРабочая температура-30°C ~ 80°C (-4°F ~ 176°F)Темновой токBCM и приемник: Макс. 4 мABCM : макс. 3 мА
...
Описание и работа
Описание
CAN-коммуникация BCM
Функция
ФункцияОписаниеТаймерОбогревательПри включении зажигания функция управления задним отопителемЗащитное стеклоподъемникВ соответствии с положением ключа выход C электростеклоподъемника ...
