Kia Soul EV: Процедуры ремонта отопителя/автоматического обогревателя

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Обогреватель / Процедуры ремонта актуатора автоматического предотвращения запотевания

осмотр

1.	Выключите зажигание.

2.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

3.	Убедитесь, что привод автоматического предотвращения запотевания работает в открытом положении. положение, когда 12 В подключено к клемме 3, а заземление к клемме 4. Убедитесь, что привод автоматического предотвращения запотевания работает в закрытом положении при обратном подключении.

4.	Подсоедините разъем привода автоматического предотвращения запотевания.

5.	Включите зажигание.

Проверьте напряжение между клеммами 5 и 6.

1. -	5. Масса датчика
2. -	6. Сигнал обратной связи
3. ЗАЩИТА (ВЫКЛ.)	7. Датчик (+5В)
4. ЗАЩ (ВКЛ)

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибки
Защита от запотевания ВЫКЛ. (ЗАКРЫТО)	0,30±0,15	Низкое напряжение: 0,1 В или меньше Высокое напряжение: 4,9 В или более
Защита от запотевания включена (открыта)	3,0±0,15

Он будет сообщать о текущем положении привода органам управления.

7.	Если привод автоматического предотвращения запотевания работает плохо, замените заведомо исправным активатором автоматического предотвращения запотевания и проверьте правильная эксплуатация. Используйте замененный привод, если он хорошо работает.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

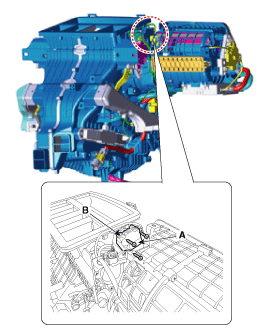

3.	Снимите канал душа водителя (А) после ослабления крепежного винта.

4.	Установите в порядке, обратном снятию.
