Kia Sorento: Замена актуатора контроля температуры
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Отопление, вентиляция, кондиционирование
/
Обогреватель
/ Замена актуатора контроля температуры
| [Со стороны водителя] |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
С помощью отвертки или съемника снимите боковую панель водителя.
боковая крышка накладки.
|
| 3. |

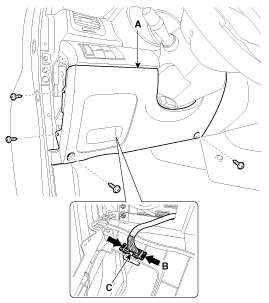

Ослабив крепежные винты, снимите нижний защитный щиток.
панель (А).
|
| 4. |
Нажмите на стопорный штифт (В), отсоедините диагностический разъем (С).
|
| 5. |
Ослабив болты крепления, снимите усиливающий
панель (А).
|
| 6. |
Снимите душевой канал со стороны водителя, предварительно ослабив винт.
|
| 7. |
Отсоедините разъем привода регулятора температуры (А).
|
| 8. |
Снимите исполнительный механизм регулирования температуры (B) после ослабления крепления.
монтажные винты.
|
| 9. |
Установите в порядке, обратном снятию.
|
| [Пассажирская сторона] |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите боковую отделку капота.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
|
| 3. |
С помощью отвертки или съемника снимите боковую крышку подушки безопасности.
(А).
|
| 4. |

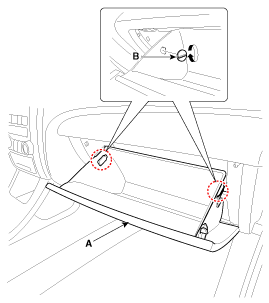

Отсоедините пробку (В) от перчаточного ящика (А).
|
| 5. |
Отсоедините воздушную заслонку (А) от перчаточного ящика (В).
|
| 6. |

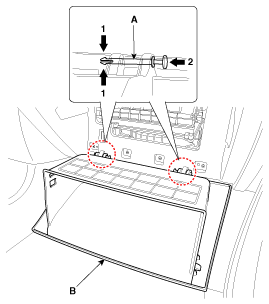

Отсоедините штифты (А) и снимите перчаточный ящик (В).
|
| 7. |
После ослабления крепежных винтов снимите защитную накладку.
боковой декор [RH] (A).
|
| 8. |
После ослабления крепежных винтов снимите защитную накладку.
под крышкой (А).
|
| 9. |
Открутив крепежные винты, снимите бардачок.
корпус (А).
|
| 10. |
Отсоедините разъем лампы освещения вещевого ящика (А).
|
| 11. |

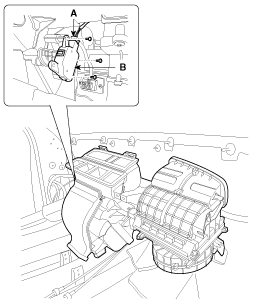

Отсоедините разъем (А) и снимите регулятор температуры.
привода (B) после ослабления крепежных винтов.
|
| 12. |
Установите в порядке, обратном снятию.
|
Проверка исполнительного механизма контроля температуры
1.
Выключите зажигание.
2.
Отсоедините разъем привода регулятора температуры.
3.
Убедитесь, что т...
