Kia Sorento: Принципиальная схема блока смарт-ключа
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система смарт-ключей

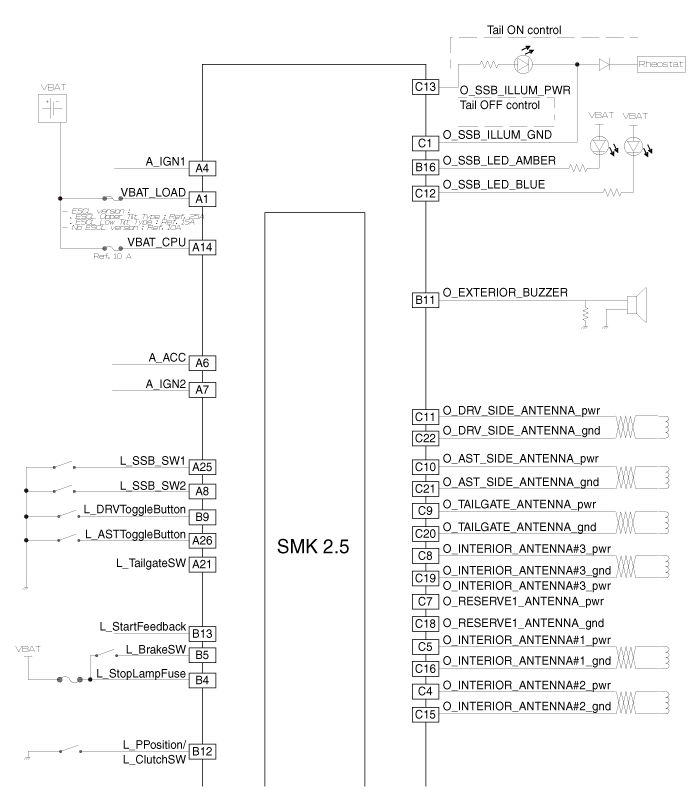

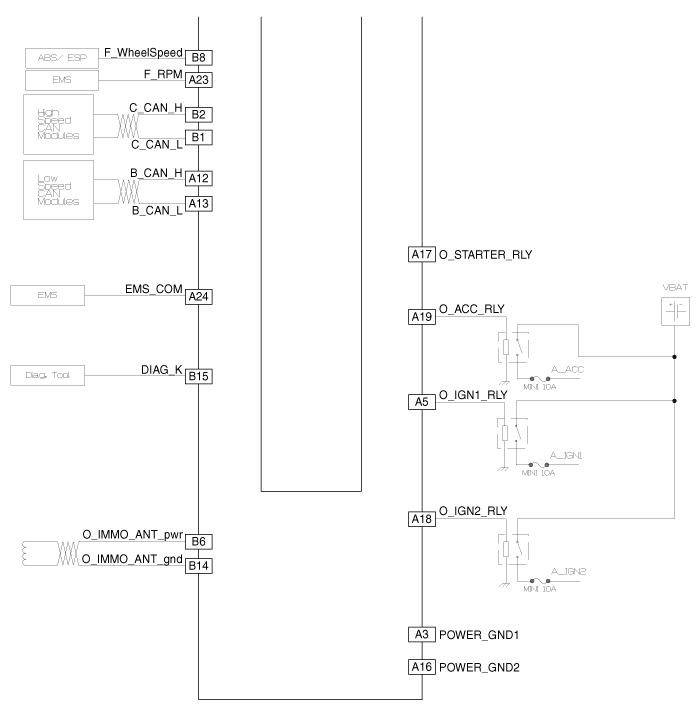

/ Принципиальная схема блока смарт-ключей
Блок смарт-ключа Компоненты
Информация о выводах разъема
Нет.
Соединитель А
Соединитель Б
Соединитель С
1
Загрузка V_BAT
C_CAN Низкий уровень
Земля освещения SSB
2
...
Блок смарт-ключа Снятие
Блок смарт-ключа
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите корпус перчаточного ящика (А).
(См. Body - "Crash pa...
