Kia Sorento: Блок управления отопителем и кондиционером (ручной) Компонент
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Отопление, вентиляция, кондиционирование
/
Контроллер
/ Блок управления отопителем и кондиционером (ручной) Компонент

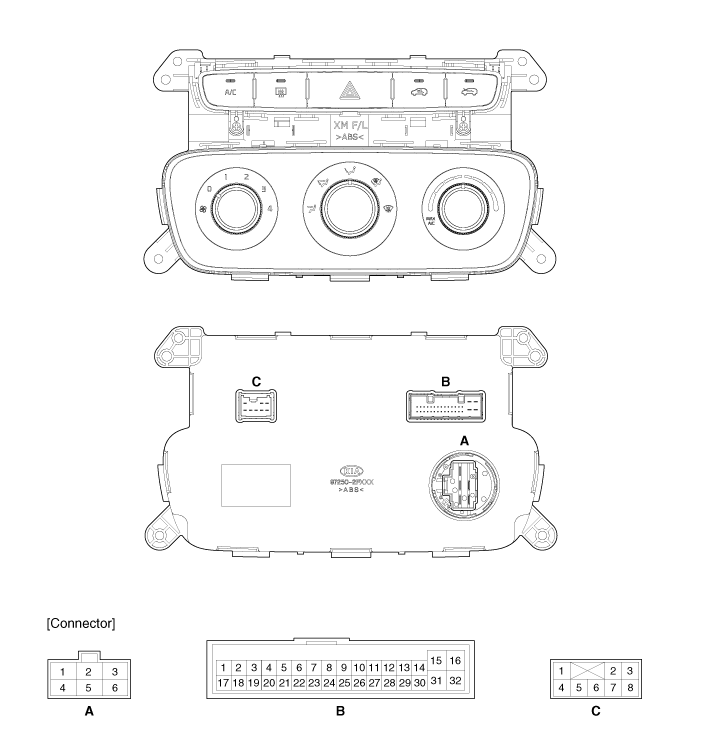

| Функция контактов разъема |
|
Соединитель
|
Пин №
|
Функция
|
Соединитель
|
Пин №
|
Функция
|
|
А
|
1
|
Земля
|
Б
|
18
|
IGN1
|
|
2
|
Средний - Высокий
|
19
|
Датчик REF (+5В)
|
||
|
3
|
Средний - Низкий
|
20
|
Датчик температуры испарителя (+)
|
||
|
4
|
Высокий
|
21
|
Датчик температуры окружающей среды (+)
|
||
|
5
|
Низкий
|
22
|
Общий сигнал заднего вентилятора
|
||
|
6
|
-
|
23
|
Реле заднего вентилятора включено
|
||
|
Б
|
1
|
Задний фонарь (ILL+)
|
24
|
HTD
|
|
|
2
|
Батарея
|
25
|
Задний переключатель защиты от запотевания
|
||
|
3
|
Привод управления режимом (вентиляция)
|
26
|
C_CAN (высокий)
|
||
|
4
|
Привод управления режимами (обдув тумана)
|
27
|
C_CAN (низкий уровень)
|
||
|
5
|
Привод контроля температуры (охлаждение)
|
28
|
-
|
||
|
6
|
Привод контроля температуры (теплый)
|
29
|
ECV ВХОД
|
||
|
7
|
Привод впуска (свежий воздух)
|
30
|
ECV ВЫХОД
|
||
|
8
|
Привод впуска (рециркуляционный воздух)
|
31
|
Заземление датчика
|
||
|
9
|
Выбор опасности (выход)
|
32
|
Земля
|
||
|
10
|
Рео Детент
|
С
|
1
|
Сигнал включения PTC
|
|
|
11
|
Обратная связь привода управления режимами
|
2
|
Реле PTC 2
|
||
|
12
|
Обратная связь исполнительного механизма контроля температуры
|
3
|
Реле PTC 3
|
||
|
13
|
Обратная связь привода впуска
|
4
|
-
|
||
|
14
|
Общий сигнал вентилятора
|
5
|
-
|
||
|
15
|
Сигнал обратной связи вентилятора
|
6
|
-
|
||
|
16
|
Реостат (ILL-)
|
7
|
-
|
||
|
17
|
IGN2
|
8
|
Земля
|
Контроллер
...
Замена блока управления отопителем и кондиционером (ручной)
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
С помощью отвертки или съемника снимите центральную панель.
(А).
...
