Kia Sorento: Rear Door Adjustment - Exterior - Body (Interior and Exterior) - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: регулировка задней двери

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Внешний вид / Регулировка задней двери

Регулировка стекла
•
Проверьте канал стеклохода на наличие повреждений или износа, и заменить их при необходимости.
1.
Снимите обивку задней двери.
2.
Осторожно отрегулируйте стекло (A), пока не увидите винты, затем ослабьте их. Отделите стекло от стеклоподъемника и осторожно потяните стекло выходит через оконную щель.

3.
Убедитесь, что стекло движется плавно.
4.
Полностью поднимите стекло и проверьте наличие зазоров.
Убедитесь, что стекло равномерно соприкасается со стеклоходом.
Регулировка дверной защелки
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулируйте фиксатор (A): Гайки фиксатора зафиксированы. Нападающий может быть в порядке регулируется вверх или вниз, внутрь или наружу.
1.
Ослабьте болты (B), затем вставьте салфетку между корпусом и нападающий.
Момент затяжки :
Б : 16,7~21,6 Н·м (1,7~2,2 кгс·м, 12,3~15,9 фунт-фут)

2.
Слегка затяните винты.
3.
Оберните ударник магазинным полотенцем, затем отрегулируйте ударник, постукивая по ней пластиковым молотком. Не стучите бойком слишком сильно.
4.
Ослабьте винты и снимите салфетку.
5.
Слегка затяните винты.
6.
Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы быть уверенным, что ответная планка допускает посадку заподлицо. Если дверь хорошо запирается, затяните винты и проверьте еще раз.
Регулировка положения двери
•
После установки двери проверьте прилегание заподлицо с кузова, затем проверьте равные зазоры между передними, задними, дно, кромки дверей и кузов. Убедитесь, что дверь и края тела параллельны. Перед регулировкой замените крепление болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
Установите автомобиль на твердую ровную поверхность при регулировке двери.
3.

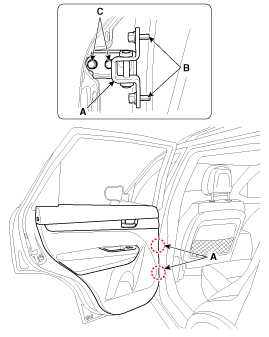

Отрегулируйте на петлях (A):
А.
Слегка ослабьте болты крепления двери и переместите дверь ВНУТРИ или НАРУЖУ, пока она не окажется на одном уровне с кузовом.
Б.
Слегка ослабьте болты крепления шарнира и переместите дверь НАЗАД или ВПЕРЕД, ВВЕРХ или ВНИЗ по мере необходимости для выравнивания пробелы.
С.
Поместите хозяйственное полотенце на домкрат, чтобы предотвратить повреждение дверь при регулировке двери.
Момент затяжки :
Б: 21,6~26,5 Н·м (2,2 ~ 2,7 кгс.м, 15,9 ~ 19,5 фунт-фут)
С: 33,3~41,2 Н·м (3,4~4,2 кгс·м, 24,6~30,4 фунт-фут)

4.
Смажьте шарнирные части шарниров, указанные стрелками.
5.
Проверьте наличие утечек воды.
