Kia Sorento: Body Side Moulding Replacement - Exterior - Body (Interior and Exterior) - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: Замена боковых молдингов кузова

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Внешний вид / Замена боковых молдингов кузова

Замена молдинга крыши
[Общий тип]
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите переднюю крышку (А) багажника на крыше и заднюю крышку багажника. (Б).
2.
Снимите центральную крышку багажника на крыше (С).
3.
После ослабления гаек крепления снимите багажник на крыше в сборе. (Д).
4.
Снимите передний молдинг крыши (Е) и задний молдинг крыши (F).
5.
С помощью отвертки или съемника снимите молдинг крыши (G).
6.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.

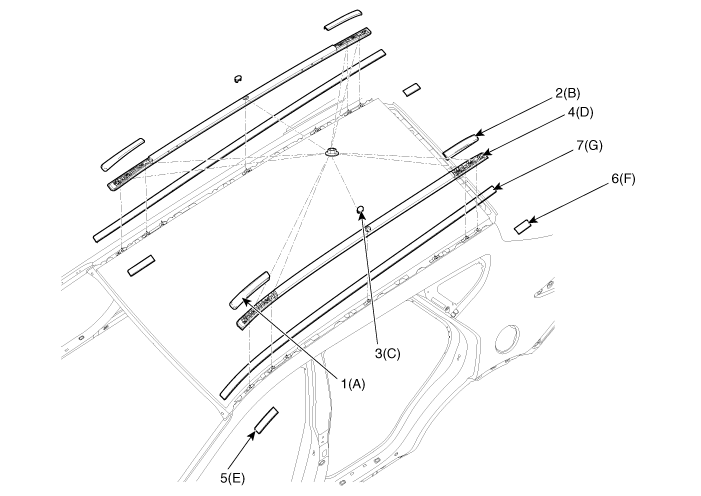

1. Передняя крышка багажника на крыше
2. Задняя крышка багажника на крыше
3. Центральная крышка багажника на крыше
4. Сборка багажника на крыше
5. Молдинг фасада крыши
6. Задний молдинг крыши
7. Крыша dddddddddddddddddd молдинг

[Тип панорамного люка]
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите переднюю крышку (А) багажника на крыше и заднюю крышку багажника. (Б).
2.
Снимите центральную крышку багажника на крыше (С).
3.
После ослабления гаек крепления снимите багажник на крыше в сборе. (Д).
4.
С помощью отвертки или съемника снимите молдинг крыши (Е).
•
Замените все поврежденные клипсы.

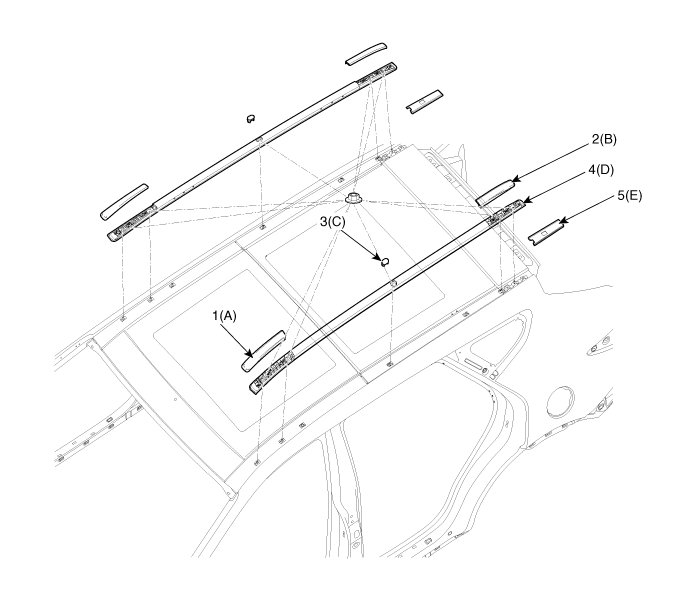

1. Передняя крышка багажника на крыше
2. Задняя крышка багажника на крыше
3. Центральная крышка багажника на крыше
4. Сборка багажника на крыше
5. Молдинг крыши

5.
С помощью отвертки или съемника снимите задний молдинг крыши (А). и передний молдинг крыши (B).
•
Замена молдинга крыши на новый.
[Задний]

[Передний]

6.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
Замена защиты переднего колеса и брызговика
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих части, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите переднее колесо.
2.

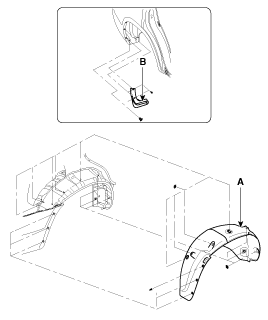

Ослабив крепежные зажимы и винты, снимите защита переднего колеса (A), брызговик (B).

3.
Установите в порядке, обратном снятию.
Замена защиты заднего колеса и брызговика
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих части, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите заднюю шину.
2.
Ослабив крепежные зажимы и винты, снимите защита заднего колеса (A) и брызговик (B)

3.
Установите в порядке, обратном снятию.
Замена дверной отделки
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих части, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса
1.
С помощью отвертки или съемника снимите декоративную отделку передней двери. (А).
2.
Ослабив гайку крепления, снимаем накладку задней двери (Б).

3.
Установите в порядке, обратном снятию.
•
Замените поврежденные клипсы.
Замена отделки крыла
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих части, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите декоративную накладку крыла (А).

2.
Установите в порядке, обратном снятию.
•
Замените поврежденные клипсы.
Замена четверти гарнира
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих части, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса
1.
С помощью отвертки или съемника снимите украшение четверти (A).

2.
Установите в порядке, обратном снятию.
•
Замените поврежденные клипсы
Замена заднего спойлера
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите верхнюю обшивку задней двери.
2.
Отсоедините форсунку омывателя (А) и верхний разъем стоп-сигнала. (Б).

3.
Снимите колпачки (А).
4.
Ослабьте гайки крепления заднего спойлера (В).
Момент затяжки :
5,9 ~ 6,4 Н·м (0,6 ~ 0,65 кгс·м, 4,3 ~ 4,7 фунт-фут)

5.
Снимите задний спойлер (А).

6.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена молдинга бокового порога
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих части, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса
1.

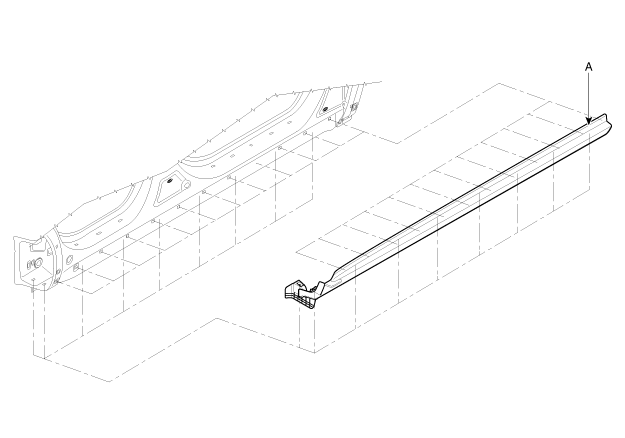

Используя отвертку или съемник, снимите молдинг бокового порога. (А).
2.
Установите в порядке, обратном снятию.
•
Замените поврежденные клипсы
