Киа Соренто: задняя часть кузова
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Кузов (внутри и снаружи)
/
Размеры корпуса

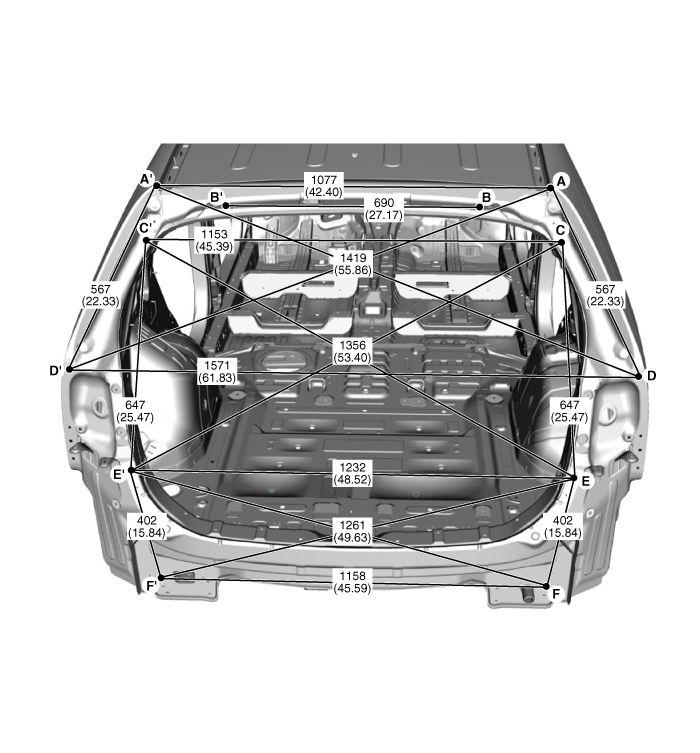

/ Задняя часть кузова
|
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Задний угол наружной боковой панели
|
Отверстие для крепления петли задней двери (Ø12)
|
Отверстие для крепления подъемника задней двери (Ø11)
|
|
|
|
|
|
Отверстие для крепления заднего комбинированного фонаря
(Ø8) |
Отверстие крепления заднего бампера (Ø9)
|
Отверстие крепления заднего бампера (20X18)
|
|
|
|
|
|
Отверстие крепления заднего бампера (20X18)
|
|
|
Интерьер Д
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
Передняя стойка...
Под кузовом (2WD)
Проекционные размеры
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
Фактические размеры
...
