Киа Соренто: Интерьер D
|
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Отверстие для крепления обшивки передней стойки (Ø8,5)
|
Отверстие для крепления обшивки передней стойки (Ø8,5)
|
Отверстие для крепления поперечины капота (Ø9)
|
|
|
|
|
|
Отверстие для крепления решётки передней двери
(Ø11) |
Отверстие для крепления боковой обшивки капота (Ø8,5)
|
1-е верхнее крепежное отверстие для регулировки высоты ремня безопасности (Ø15)
|
|
|
|
|
|
1-е нижнее крепежное отверстие для регулировки высоты ремня безопасности (Ø15)
|
Отверстие для крепления решётки задней двери
(Ø11) |
Отверстие крепления преднатяжителя ремня безопасности 1 (Ø12,2)
|
|
|
|
|
|
Отверстие для крепления шторки безопасности (Ø6,6)
|
Верхнее крепежное отверстие 2-го ремня безопасности
(Ø15) |
Отверстие для крепления ответной планки задней двери (Ø13)
|
|
|
|
|
|
Отверстие крепления преднатяжителя ремня безопасности 2-го (Ø15)
|
Отверстие крепления нижнего крепления 2-го ремня безопасности (Ø15)
|
Отверстие для крепления шторки безопасности (Ø6,6)
|
|
|
|
|
|
Инструментальное отверстие в четверти внутренней панели (Ø15)
|
Отверстие для крепления внутренней отделки четверти панели
(Ø6,6) |
Отверстие для крепления боковой обшивки багажника
(Ø8,5) |
|
|
|
|
|
Отверстие для крепления рычага стояночного тормоза
(Ø9) |
Отверстие для внутреннего усиления бокового порога (Ø7)
|
1-е монтажное отверстие сиденья (Ø13,3)
|
|
|
|
|
|
2-е монтажное отверстие сиденья (Ø11)
|
Отверстие для крепления жгута проводов к полу
(12х7) |
Инструментальное отверстие в задней панели пола (Ø16)
|
|
|
|
|
|
Инструментальное отверстие в задней панели пола (Ø15)
|
Отверстие для крепления фиксатора задней двери (Ø13)
|
|
Интерьер С
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
...

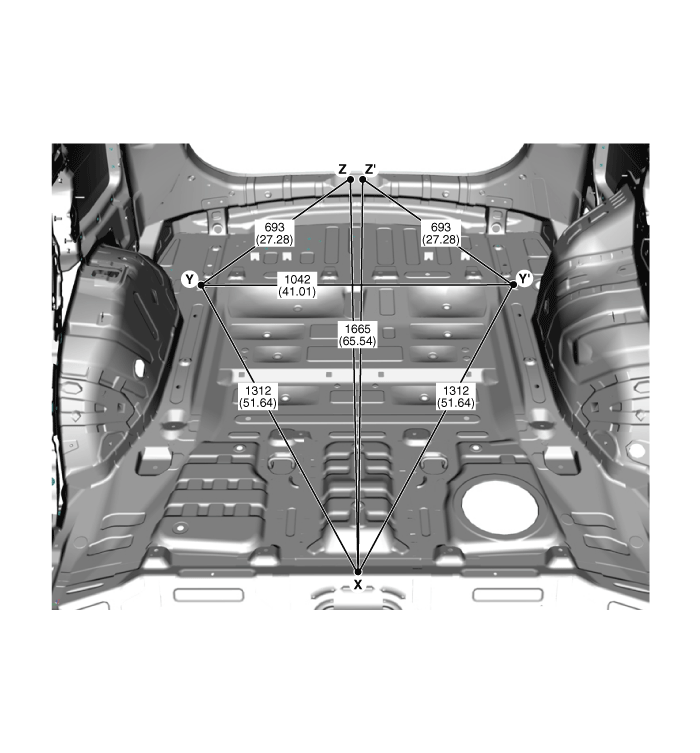

Задняя часть кузова
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
Боковой внешний п ...
