Kia Sorento: диагностика неисправностей IPM при использовании GDS
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Электрическая система кузова
/
BCM (модуль управления кузовом)
/ Диагностика проблем IPM при использовании GDS
| 1. |
IPM можно диагностировать с помощью GDS. BCM обменивается данными
с GDS, которая затем отображает входы и выходы вместе с кодами.
|
| 2. |

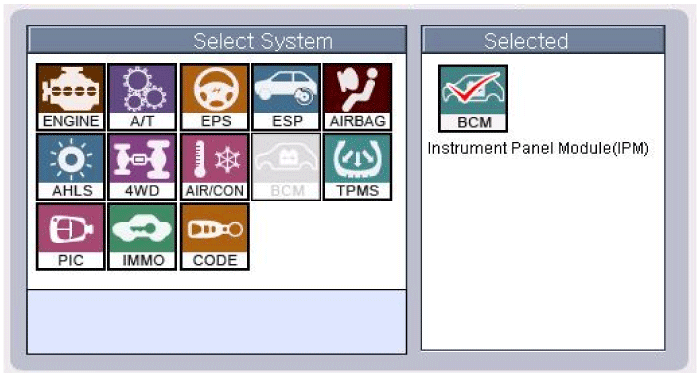

Для диагностики функции IPM выберите модель автомобиля и IPM.
|
| 3. |

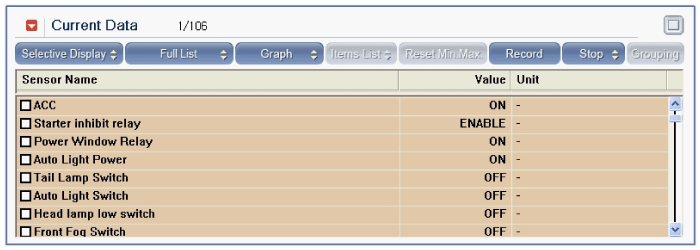

Для просмотра текущего входного/выходного значения IPM, "Current DATA".
Он предоставляет информацию о входных/выходных состояниях питания IPM,
сигнал поворота/стоп-сигнал, фара, дверные замки, наружное зеркало, стеклоочиститель,
автосвет и передатчики и т. д.
|
| 4. |

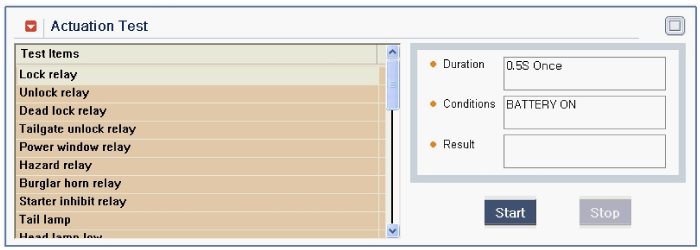

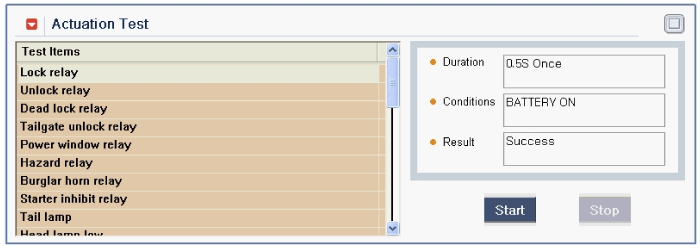

Чтобы выполнить функциональное тестирование выходов IPM, выберите «Проверка срабатывания».
|
| 5. |

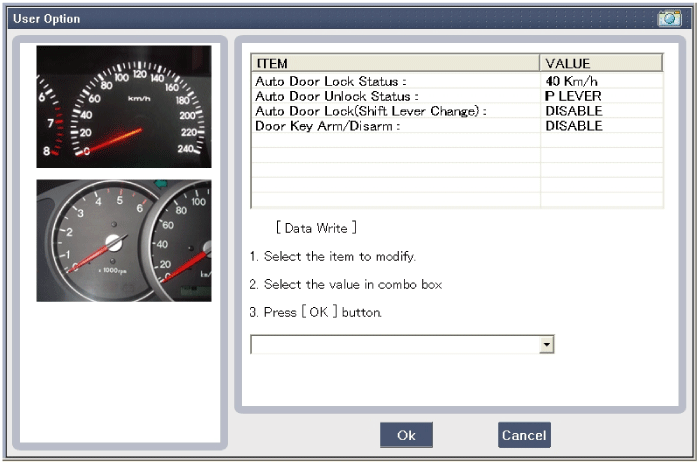

Чтобы изменить «параметры пользователя» в BCM, выберите меню «Параметры пользователя».
и измените значение, как показано ниже.
|
