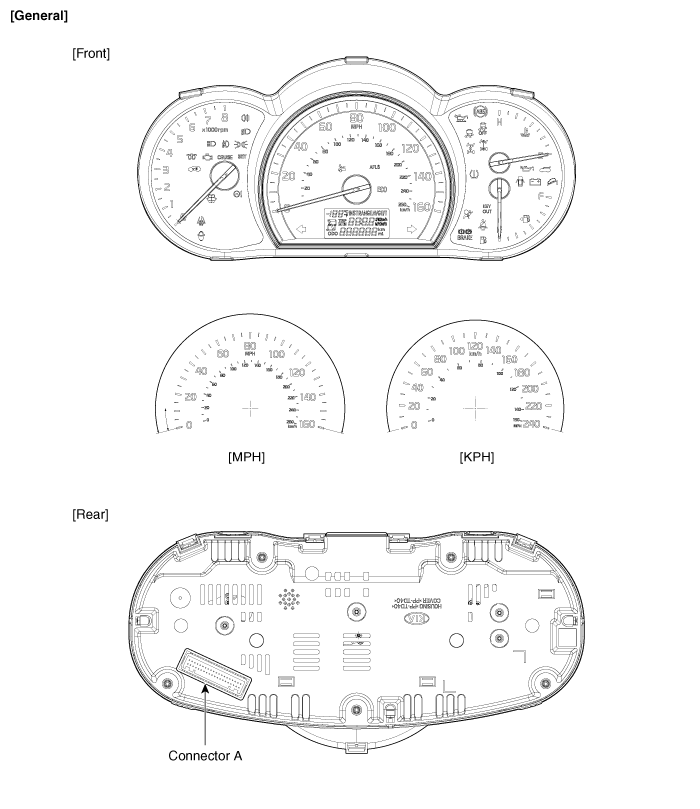

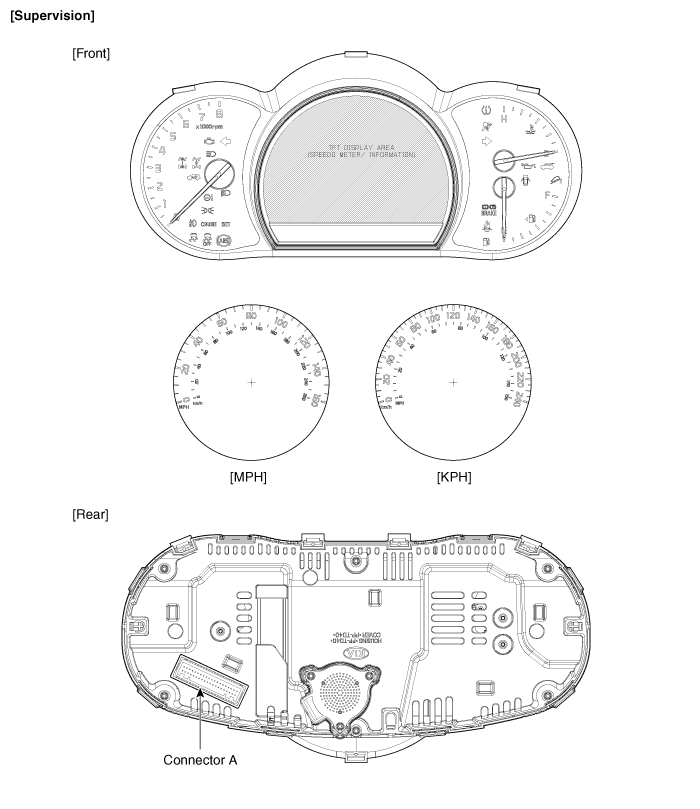

Kia Sorento: Компоненты комбинации приборов
|

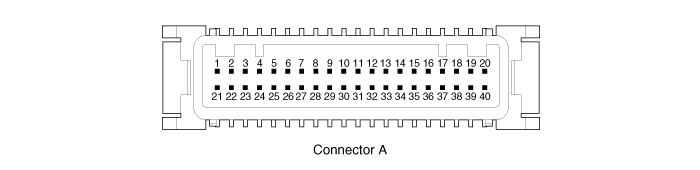

Пин №
|
Описание
|
Пин №
|
Описание
|
|
1
|
Поставка подушки безопасности
|
21
|
Батарея
|
|
2
|
П (АТ)
|
22
|
IGN 1
|
|
3
|
КРЫСА)
|
23
|
Освещение (+)
|
|
4
|
Н (АТ)
|
24
|
Переключатель отключения/сброса (отключение (+))
|
|
5
|
Д (АТ)
|
25
|
Переключатель GND (отключение (-))
|
|
6
|
Выход с фиксатором
|
26
|
Сигнал Земля
|
|
7
|
Расход топлива
|
27
|
Низкий уровень топлива
|
|
8
|
-
|
28
|
Предупреждение о топливе
|
|
9
|
Вход датчика водоотделителя
|
29
|
-
|
|
10
|
-
|
30
|
-
|
|
11
|
Вход омывателя
|
31
|
4-контактный выход
|
|
12
|
Реостат вверх
|
32
|
-
|
|
13
|
Реостат вниз
|
33
|
C CAN высокий
|
|
14
|
Обогрев руля
|
34
|
C CAN низкий уровень
|
|
15
|
Круиз (+) переключатель
|
35
|
-
|
|
16
|
Активный ЭКО
|
36
|
M CAN высокий (контроль)
|
|
17
|
Давление масла
|
37
|
M CAN низкий уровень (Контроль)
|
|
18
|
Генератор
|
38
|
-
|
|
19
|
Уровень масла
|
39
|
Выход реостата
|
|
20
|
Иммобилайзер
|
40
|
Земля реостата
|
Расположение компонента
1. Сборка кластера
2. Выключатель ремня безопасности
3. Датчик скорости автомобиля
4. Датчик температуры охлаждающей жидкости двигателя.
5. Датчик давления масла
6. Датчик уровня тормозной жидкости.
7. Парковка...
