Kia Sorento: Компоненты блока отопителя
|

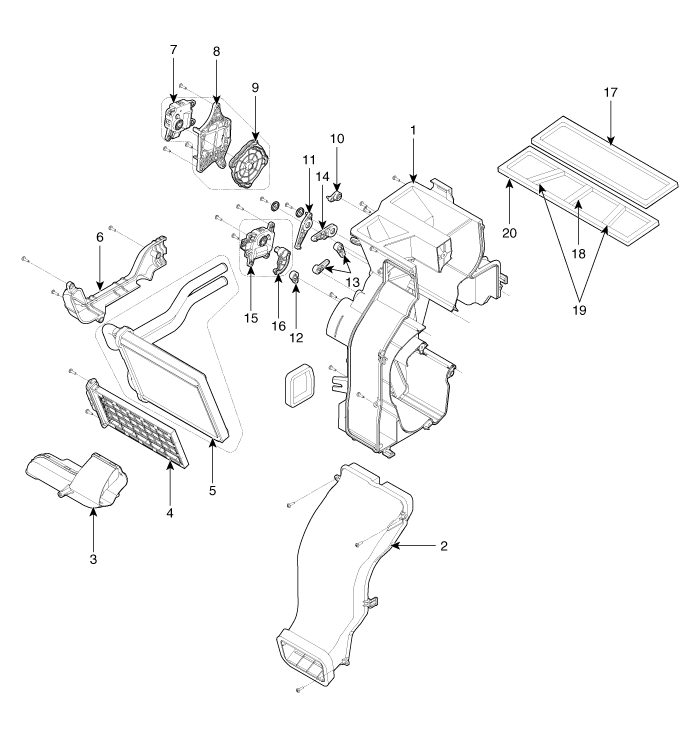

1. Корпус нагревателя
2. Корпус центральной стойки 3. Душевой канал 4. Нагреватель ПТК 5. Сердцевина нагревателя |
6. Крышка радиатора нагревателя
7. Активатор режима 8. Брекетинг режима 9. Основной рычаг переключения режимов 10. Дверной рычаг защиты |
11. Ножной вспомогательный рычаг
12. Рычаг температурной дверцы 13. Рычаг вентиляционной/ножной дверцы 14. Вспомогательный рычаг вентиляции 15. Привод контроля температуры |
16. Температурная дверца
17. Уплотнение воздуховода (А) 18. Уплотнение воздуховода (С) 19. Уплотнение воздуховода (D) 20. Уплотнение воздуховода (B) |
|

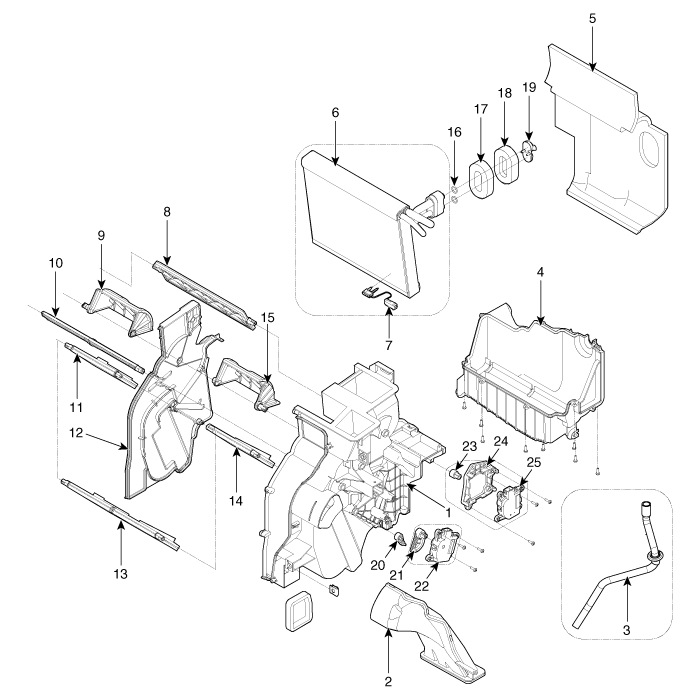

1. Корпус нагревателя
2. Душевой канал 3. Сливной шланг 4. Нижний корпус нагревателя 5. Накладка НХВ 6. Сердечник испарителя 7. Датчик температуры испарителя 8. Дверь защиты 9. Вентиляционная дверца (левая) |
10. Дверь для ног
11. Температурная дверца (левая) 12. Слепой случай 13. Температурная дверца (главная) 14. Температурная дверца (правая) 15. Вентиляционная дверца (правая) 16. Кольцо круглого сечения 17. Фланцевое уплотнение |
18. Фланцевое уплотнение
19. Фланцевая крышка 20. Рычаг привода контроля температуры 21. Температурный рычаг (правый) 22. Привод контроля температуры 23. Рычаг защиты 24. Скобка защиты 25. Активатор автоматического предотвращения запотевания |
