Kia Sorento: Heater & A/C Control Unit (DATC) Self Diagnosis - Controller - Heating,Ventilation And Air Conditioning - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: Самодиагностика блока управления отопителем и кондиционером (DATC)

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Контроллер / Самодиагностика блока управления отопителем и кондиционером (DATC)

1.

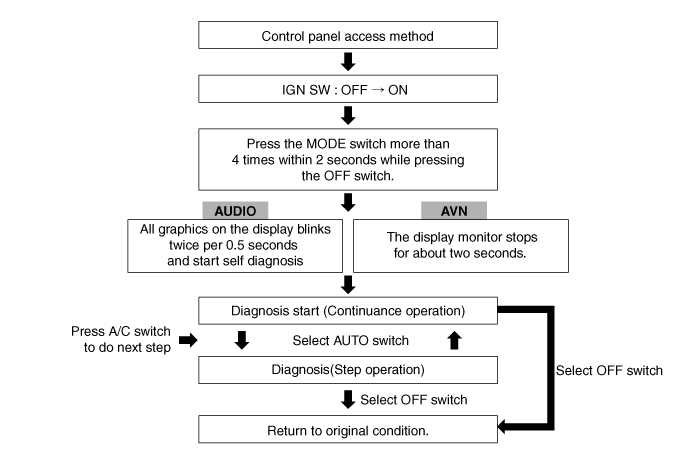

Процесс самодиагностики

2.
Как прочитать код самодиагностики
После того, как панель дисплея мигнет три раза каждые 0,5 секунды, соответствующий код неисправности мигает на панели дисплея настройки температуры каждые 0,5 секунды и будет показывать две цифры. Коды отображаются в числовом формат
Код неисправности
Отображать
Ошибка Описание
00
Нормальный
11
Замыкание датчика температуры в салоне (низкий уровень)
12
Датчик температуры в салоне разомкнут (высокий уровень)
13
Короткое замыкание датчика температуры окружающего воздуха (низкий уровень)
14
Датчик температуры окружающей среды разомкнут (высокий уровень)
17
Короткое замыкание датчика испарителя (низкий уровень)
18
Датчик испарителя открыт (высокий уровень)
19
Потенциометр воздушной смеси открыт (низкий уровень) - водитель
Замыкание потенциометра воздушной смеси (высокий уровень) — водитель
21
Потенциометр направления открыт (Низкий) - Водитель
Короткое замыкание потенциометра направления (высокий уровень) — водитель
20
Двигатель воздушной смеси - Драйвер
22
Двигатель управления направлением - водитель
25
Впускной потенциометр открыт (Низкий)
Впускной потенциометр короткий (высокий)
26
Впускной двигатель
32
Потенциометр воздушной смеси открыт (Низкий уровень) - Пассажирский
Короткое замыкание потенциометра воздушной смеси (высокий уровень) - Пассажирский
33
Двигатель воздушной смеси - Пассажирский
44
Неисправность кластерного ионизатора
31
Сигнал датчика автоматического предотвращения запотевания и неисправность входа датчика стекла
40
DEF Потенциометр направления разомкнут (Низкий)
DEF Потенциометр направления закорочен (высокий)
41
DEF Двигатель управления направлением
46
Неисправность датчика APT (сигнал CAN)
47
Ошибка оборотов двигателя (сигнал CAN)
48
Неисправность датчика скорости автомобиля (сигнал CAN)
49
Неисправность датчика температуры охлаждающей жидкости двигателя (сигнал CAN)

3.
Отображение кода неисправности

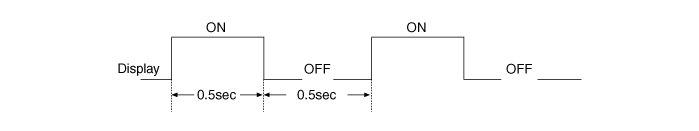

(1)
Непрерывная работа: Нет или один код DTC.

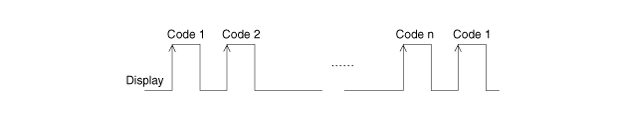

(2)
Непрерывная работа: Два или более кода DTC.

(3)
ШАГОВАЯ операция
А.
Нормальный код или один код неисправности аналогичен непрерывной работе.

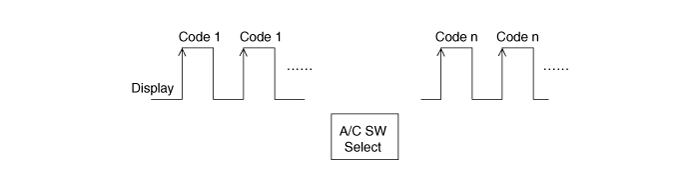

Б.
Два или более кода DTC.

4.
Если при проверке отображаются коды неисправностей, проверьте наличие неисправности. причины, обратившись к таблице кодов неисправностей.
5.
Отказоустойчивый
Нет
Датчик
Состояние отказа
Отказоустойчивая функция
1
Автомобильный датчик
< 0,1 В или > 4,9 В
23°С (73,4°F)
2
Датчик температуры окружающей среды
< 0,1 В или > 4,9 В
20°С (68°F)
3
Датчик температуры испарителя
< 0,1 В или > 4,9 В
-2°С (28,4°F)
4
Обратная связь привода контроля температуры - Водитель
< 0,1 В или > 4,9 В
•
Температура установки 24,5°C (76,1°F) или ниже
•
Температура установки 25,0°C (77°F) или выше: Макс горячий
5
Обратная связь исполнительного механизма управления режимами — водитель
< 0,1 В или > 4,9 В
•
Вентиляция: Вентиляция
•
Другие: Защита от запотевания
6
Обратная связь привода впуска
< 0,1 В или > 4,9 В
•
Рециркуляция: Рециркуляция
•
Другие: Свежий
7
Обратная связь привода контроля температуры - Пассажирский
< 0,1 В или > 4,9 В
•
Температура установки 24,5°C (76,1°F) или ниже
•
Температура установки 25,0°C (77°F) или выше: Макс горячий
8
Датчик автоматического предотвращения запотевания (относительная влажность)
Ошибка связи
•
Относительная влажность: 60%,
•
Температура окружающей среды: 23°C (73,4°F)
9
Обратная связь привода автоматического предотвращения запотевания
< 0,1 В или > 4,9 В
•
Закрыть: Закрыть
•
Другие: Открыть
