Киа Соренто: Описание
BSD — это система, в которой используются два радарных датчика магнитных волн, прикрепленных к
задний бампер для измерения расстояния до следующих транспортных средств и обеспечивает
обнаружение и (визуальная и звуковая) сигнализация любого транспортного средства, въезжающего в слепую
место.
| - |
Обнаружение слепых зон (BSD): обнаруживает другие высокоскоростные транспортные средства.
в слепой зоне, а затем отображает сигнальную лампу BSD на боковом зеркале
для водителя.
Сигнальная лампа и сигнал тревоги включены, когда водитель включает сигнал поворота
фонарь для выезда на полосу движения, где находится другой автомобиль.
|
| - |
Система помощи при смене полосы движения (LCA): распознает другие транспортные средства в слепой зоне.
пятно, а затем отображает сигнальную лампу BSD на боковом зеркале для
Водитель.
Сигнальная лампа и сигнал тревоги включены, когда водитель включает сигнал поворота
фонарь, не распознав внезапно приближающийся с этого направления автомобиль.
|

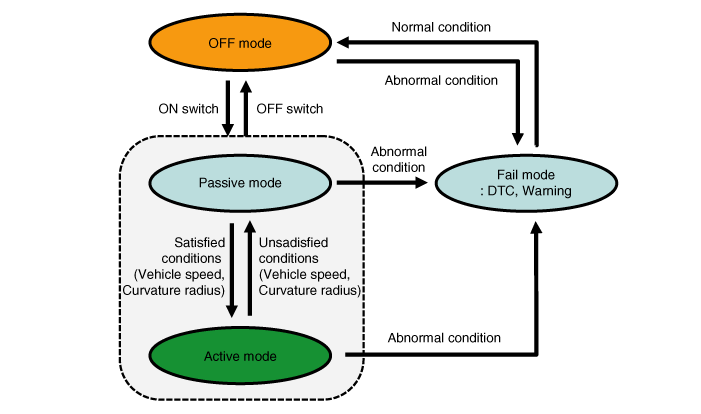

Режим работы системы
| 1. |
При запуске двигателя при выключенном выключателе включается режим OFF.
|
| 2. |
При нажатии переключателя ON в режиме OFF активируется пассивный режим.
|
| 3. |
Если запустить двигатель при включенном переключателе, включается пассивный режим.
※ Когда зажигание включено, переключатель находится в исходном состоянии: последний
положение сохраняется.
|
| 4. |
Если вы запускаете двигатель с включенным переключателем BSD или если вы включаете
BSD при выключенном BSD, мигает контрольная лампа наружного зеркала заднего вида
на 2-3 секунды.
Это должно сообщить драйверу, что система BSD готова. (предоставил
что, если система находится в режиме сбоя, мерцания нет.)
|
| 5. |
Если условия активации (скорость и радиус кривизны)
встречен во время вождения, активный режим включен (выдано предупреждение).
|
| 6. |
Если условия активации (скорость и радиус кривизны)
не встречал во время вождения, включен пассивный режим (предупреждение снято).
|
| 7. |
Если операция BSD и LCA завершается сбоем в каком-либо режиме, включается режим Fail.
|
| 8. |
Если операции BSD и LCA работают нормально в режиме Fail, в режиме OFF
включен.
|
| 9. |
Если нажать кнопку OFF во время работы функций BSD и LCA (активный/пассивный),
Включен режим ВЫКЛ.
|
Состояние предупреждения
| 1. |

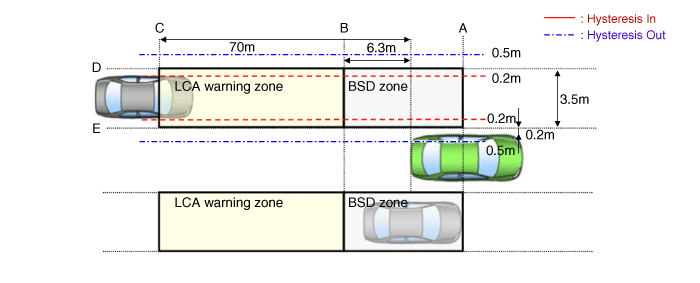

Зона предупреждения
|
| 2. |

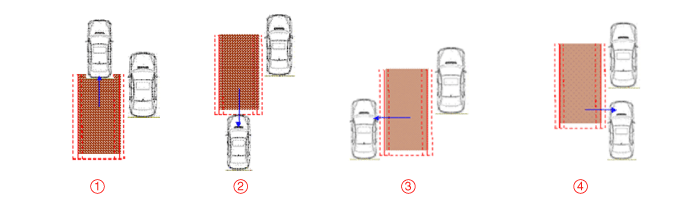

Условия включения предупреждения BSD
Весь кузов целевого автомобиля
находится за линией А.
Любая часть целевого транспортного средства проходит
линия Б.
Любая часть целевого транспортного средства проходит
линия D и гистерезис В.
Вся часть целевого автомобиля
проходит линию D и гистерезис В.
|
| 3. |

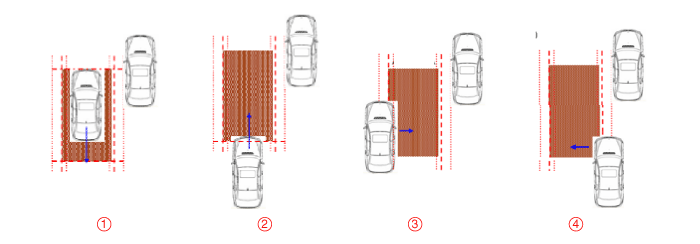

Условия отключения предупреждения BSD
Весь кузов целевого автомобиля
перемещается перед линией А.
Весь кузов целевого автомобиля
движется за линией В.
Весь кузов целевого автомобиля
проходит линию D и гистерезис Out.
Вся часть целевого автомобиля
проходит линию E и гистерезис Out.
|
| 4. |

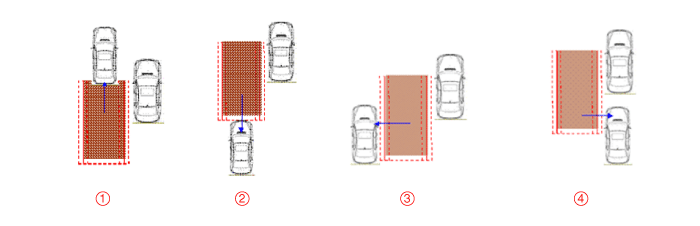

Условия включения предупреждения LCA
Весь кузов целевого автомобиля
находится за линией В.
Любая часть целевого транспортного средства проходит
линия С.
Любая часть целевого транспортного средства проходит
линия D и гистерезис В.
Вся часть целевого автомобиля
проходит линию Е и гистерезис В.
Во всех вышеперечисленных условиях TTC(Time
до столкновения) не менее 4,5 сек.
|
| 5. |

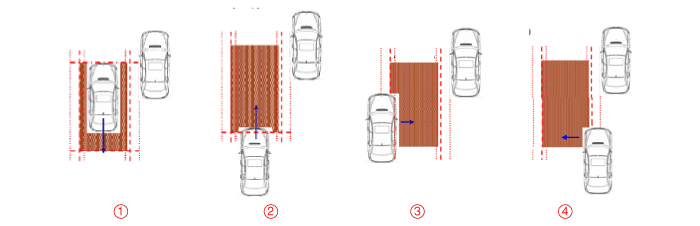

Условия отключения предупреждения LCA
Весь кузов целевого автомобиля
находится перед линией В.
Весь кузов целевого автомобиля
пройти линию С.
Весь кузов целевого автомобиля
проходит линию D и гистерезис Out.
Весь кузов целевого автомобиля
проходит линию E и гистерезис Out.
Во всех вышеперечисленных условиях TTC(Time
до столкновения) не более 4,5 сек.
|
| 6. |
Условия активации датчика
Переключатель BSD и LCA (обозначается переключателем
светодиод) горит.
Скорость автомобиля: 30 км/ч или быстрее
Радиус кривизны: 170 м и более
Относительная скорость автомобиля: -10 ~ 250㎞/ч
("-" означает обгон впереди идущего транспортного средства)
|
| 7. |
Условия отключения датчика
Переключатель BSD и LCA (обозначается переключателем
светодиод) выключен.
Скорость автомобиля: 28 км/ч или меньше
Радиус кривизны: 150 м или менее
Относительная скорость автомобиля: Все, кроме -10~
250㎞/ч
("-" означает обгон впереди идущего транспортного средства)
|
| 8. |
Запрет управления системой
Радар закрыт обломками: Система
условия - выводится сообщение о блокировке
Радарная установка повреждена
внешний шок: отправьте код ошибки
Сбой системы BSD и LCA: отправьте сообщение об ошибке
код
Радар перегрелся: Состояние системы
- Выводится сообщение о перегреве.
|
Компоненты
1. Блок обнаружения слепых зон (BSD)
2. BSD-переключатель
3. Динамик (встроен в кластер)
4. Контрольная лампа BSD (встроенная в наружное зеркало)
...
Диагностика с помощью GDS
1.
Дефекты системы BSD можно быстро диагностировать с помощью GDS. ГДС
быстро приводит в действие привод для контроля, входного/выходного значения и самодиагностики.
