XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Механическая система двигателя / Головка цилиндра в сборе / Снятие головки блока цилиндров

•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждения головки блока цилиндров подождите, пока охлаждающая жидкость двигателя температура падает ниже нормальной температуры перед его удалением.
•
При обращении с металлической прокладкой будьте осторожны, чтобы не согнуть прокладку. или повредить контактную поверхность прокладки.
•
Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.
Пометьте все провода и шланги, чтобы избежать неправильного соединения.
В случае снятия топливного насоса высокого давления топливо высокого давления трубопровод, нагнетательный трубопровод и инжектор, утечка может привести к травмам. топлива высокого давления. Так что не делайте никаких ремонтных работ сразу после двигателя. останавливается.
1.
Снимите впускной коллектор.
(См. Система впуска и выпуска — «Впускной коллектор»)
2.
Снимите выпускной коллектор.
(См. Система впуска и выпуска — «Выпускной коллектор»)
3.
Снимите крышку головки блока цилиндров.
(См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)
4.
Снимите кронштейн топливного насоса высокого давления (А).

5.
Снимите крышку цепи привода ГРМ.
(См. Система синхронизации - «Крышка цепи привода ГРМ»)
6.
Снимите цепь привода ГРМ.
(См. Система синхронизации - «Цепь синхронизации»)
7.
Снимите распределительный вал.
(1)
Снимите крышку переднего подшипника распределительного вала (А) с верхним подшипником. (Б).

(2)
Снимите крышку подшипника распределительного вала (А) в указанной последовательности.

(3)
Снимите узел CVVT и распределительные валы (А).

8.
Снимите впускной OCV (масляный регулирующий клапан) (A) с помощью ключа Torx.

9.
Снимите выпускной OCV (масляный регулирующий клапан) (A) с помощью ключа Torx.

10.
Снимите впускной CMPS (датчик положения распределительного вала) (А).

11.
Снимите выпускной CMPS (датчик положения распределительного вала) (A) после снятия подвеска двигателя (B).

12.
Снимите форсунку и модуль топливораспределительной рампы (А).

13.
Снимите головку блока цилиндров.
(1)
С помощью тройного квадратного ключа равномерно ослабьте и снимите 10 болтов крепления головки блока цилиндров в несколько проходов в указанной последовательности. Снимите 10 болтов головки блока цилиндров и пластинчатые шайбы.

Деформация или растрескивание головки могут возникнуть в результате удаления болты в неправильном порядке.
(2)
Поднимите головку блока цилиндров (А) со штифтов на блоке цилиндров. и поместите головку блока цилиндров на деревянные бруски на скамейке.
Будьте осторожны, чтобы не повредить контактные поверхности головка блока цилиндров и блок цилиндров.
(3)

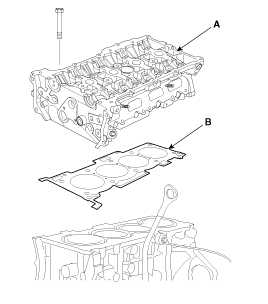

Снимите прокладку головки блока цилиндров (В).

Компоненты головки блока цилиндров
1. Головка блока цилиндров 2. Впускной OCV (масляный регулирующий клапан) 3. Выпускной OCV (масляный регулирующий клапан) 4. ГНД 5. Замок фиксатора 6. Фиксатор 7. Пружина клапана 8. Уплотнение штока клапана 9. В...
Разборка головки цилиндров
Идентифицируйте MLA (механический регулятор зазора), клапаны, клапанные пружины, поскольку они удаляются, так что каждый элемент может быть переустановлен я ...
