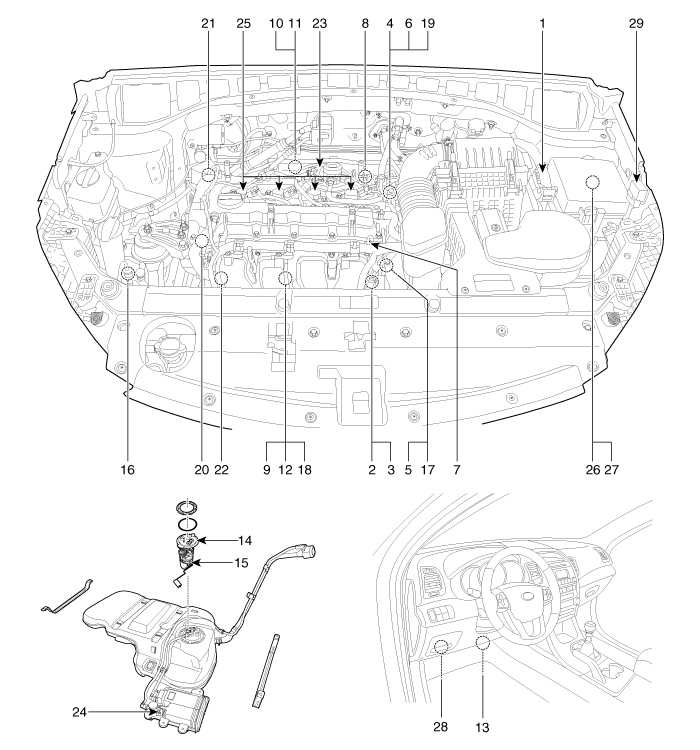

Kia Sorento: расположение компонентов
|
1. Модуль управления двигателем (ECM)
2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 6. Датчик положения коленчатого вала (CKPS) 7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 9. Датчик детонации (КС) 10. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 12. Датчик давления в рампе (RPS) 13. Датчик положения акселератора (APS) 14. Датчик давления в топливном баке (FTPS) 15. Датчик уровня топлива (ДУТ) |
16. Датчик давления кондиционера (APT)
17. Двигатель ETC [интегрирован в модуль ETC] 18. Инжектор 19. Электромагнитный клапан управления продувкой (PCSV) 20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] 21. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 22. Электромагнитный клапан переменного впуска (VIS) 23. Клапан контроля давления топлива 24. Клапан закрытия канистры (CCV) 25. Катушка зажигания 26. Главное реле 27. Реле топливного насоса 28. Разъем канала передачи данных (DLC) [16-контактный] 29. Универсальный контрольный разъем [20-контактный] |
|
1. Модуль управления двигателем (ECM)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) |
|
|
|
|
4. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
5. Датчик положения дроссельной заслонки (TPS)
16. Двигатель ЭТЦ |
|
|
|
|
6. Датчик положения коленчатого вала (CKPS)
|
7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
|
|
|
|
|
8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]
|
9. Датчик детонации (КС)
|
|
|
|
|
10. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
11. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2] |
12. Датчик давления в рампе (RPS)
18. Инжектор |
|
|
|
|
13. Датчик положения акселератора (APS)
|
14. Датчик давления в топливном баке (FTPS)
|
|
|
|
|
15. Датчик уровня топлива (ДУТ)
|
16. Датчик давления кондиционера (APT)
|
|
|
|
|
19. Электромагнитный клапан управления продувкой (PCSV)
|
20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
|
|
|
|
|
21. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
|
22. Электромагнитный клапан переменного впуска (VIS)
|
|
|
|
|
23. Клапан контроля давления топлива
|
24. Клапан закрытия канистры (CCV)
|
|
|
|
|
25. Катушка зажигания
|
26. Главное реле
27. Реле топливного насоса 29. Универсальный контрольный разъем [20-контактный] |
|
|
|
|
28. Разъем канала передачи данных (DLC) [16-контактный]
|
|
|
|
