Kia Sorento: расположение компонентов
|

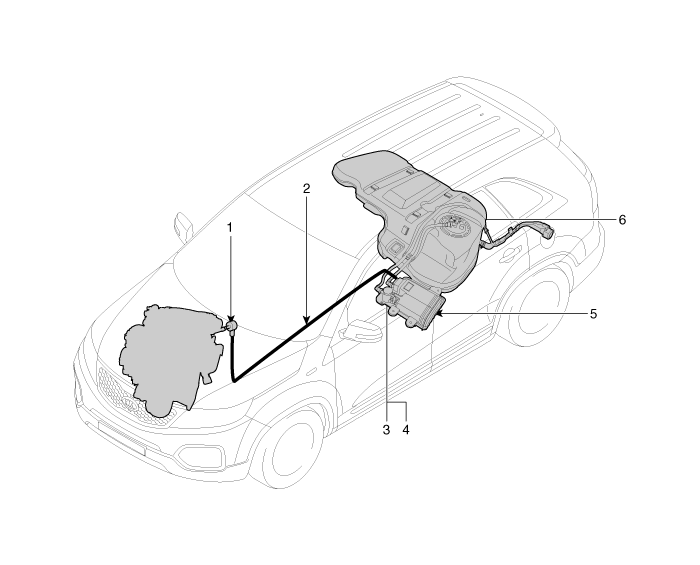

1. Электромагнитный клапан управления продувкой (PCSV)
2. Паровая линия 3. Воздушный фильтр топливного бака |
4. Клапан закрытия адсорбера (CCV)
5. Канистра 6. Датчик давления в топливном баке (FTPS) |
Схематическая диаграмма
Канистра
Канистра заполнена древесным углем и поглощает испаряющиеся пары топлива.
бак. Собранные пары топлива в адсорбере всасываются во впускной коллектор.
блоком ECM/PCM при необходимости ...
осмотр
[Тест утечки испарителя]
Модуль управления двигателем (ECM) управляет электромагнитным клапаном управления продувкой (PCSV)
и клапан закрытия адсорбера (CCV) для диагностики системы EVAP, если условия
удовлетворен ...
Смотрите также:
Спецификация
Температура
Сопротивление (кОм)
°С
°F
-40
-40
48.14
-20
-4
14.13 ~ 16.83
0
32
5,7 ...
Электромагнитный клапан управления продувкой (PCSV)
Электромагнитный клапан управления продувкой (PCSV) установлен на расширительном бачке и
контролирует проход между адсорбером и впускным коллектором. это соленоид
клапан и открыт, когда блок управления двигателем заземляется...
Расположение компонентов
Управление дополнительной удерживающей системой
Модуль (SRSCM)
Подушка безопасности водителя (DAB) / подушка безопасности пассажира
(ПАБ)
Боковая подушка безопасности (SAB)
Шторная подушка безопасности (CA ...
