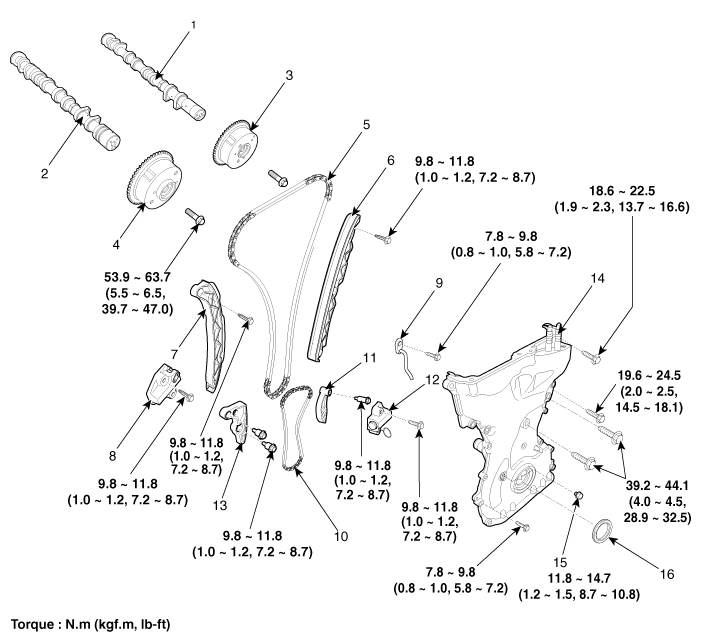

Киа Соренто: Комплектация
|
1. Впускной распредвал
2. Распредвал выпускных клапанов 3. Впускной CVVT в сборе 4. Выхлоп CVVT в сборе 5. Цепь ГРМ 6. Направляющая цепи ГРМ |
7. Рычаг натяжителя цепи ГРМ.
8. Натяжитель цепи ГРМ. 9. Масляный жиклер цепи ГРМ 10. Цепь уравновешивающего вала 11. Рычаг натяжителя цепи уравновешивающего вала 12. Натяжитель цепи уравновешивающего вала |
13. Направляющая цепи уравновешивающего вала
14. Крышка цепи ГРМ 15. Болт сервисного отверстия 16. Передний сальник коленчатого вала |
