Киа Соренто: принципиальная схема
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Управление двигателем/топливная система
/
Система управления двигателем
/
Датчик положения акселератора (APS)

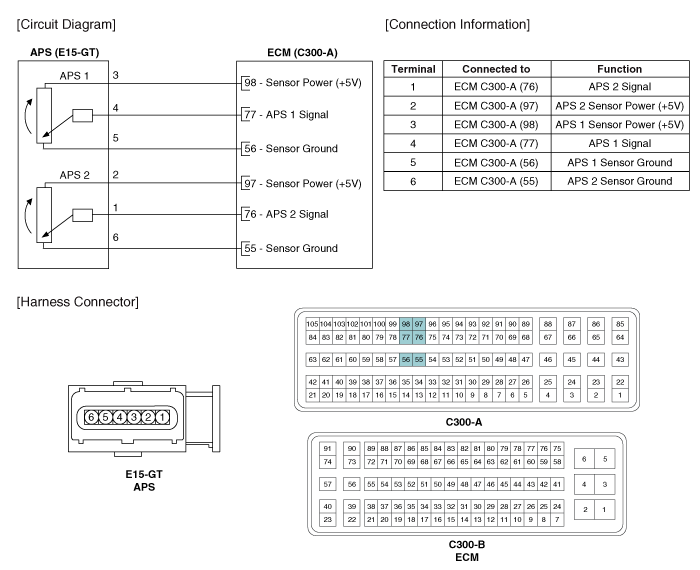

/ Принципиальная электрическая схема
Спецификация
Ускоритель
Позиция
Выходное напряжение (В)
АПС1
АПС2
КТ
0,7 ~ 0,8
0,275 ~ 0,475
В.О.Т.
3,8 ~ 4,4
1,75 ~ 2,35
...
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Включите зажигание.
3.
Измерьте выходное напряжение...
