Kia Forte: Обшивка багажника / Задняя поперечная обшивка

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Кузов (внутри и снаружи) / Отделка багажника / Задняя поперечная отделка

Компоненты и расположение компонентов

Расположение компонента

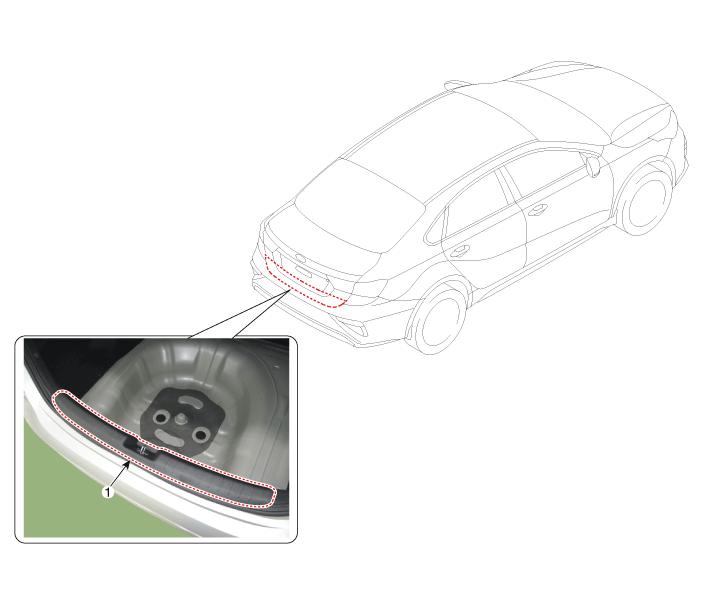

[4 двери]

1. Задняя поперечная обшивка

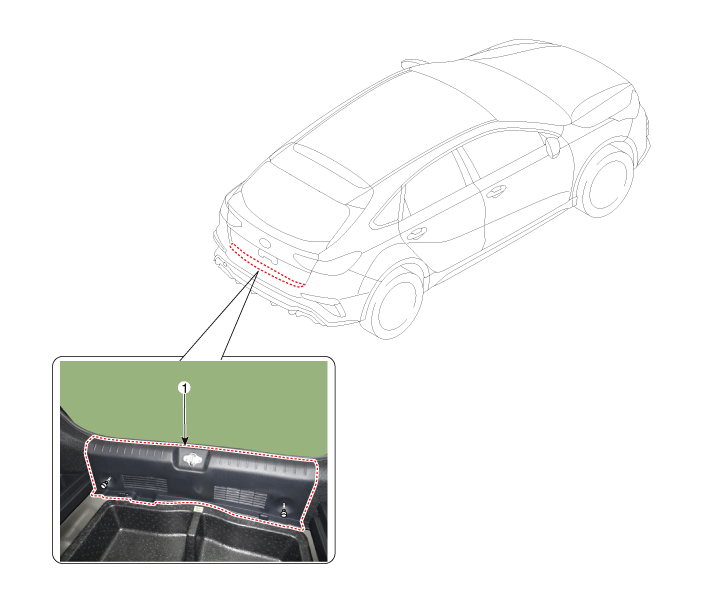

[5 дверь]

1. Задняя поперечная обшивка

Процедуры ремонта

Замена

[4 двери]

Наденьте перчатки, чтобы не поранить руки.

•	При удалении плоской отверткой или съемником оберните защитная лента вокруг инструментов для предотвращения повреждения компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

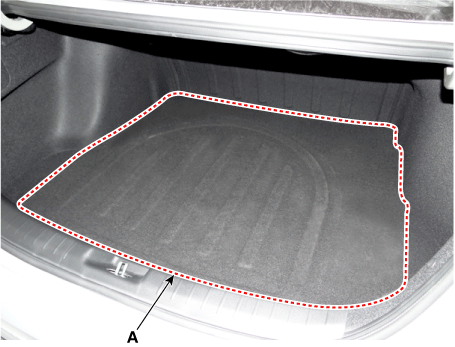

1.	Снимите багажную полку (А).

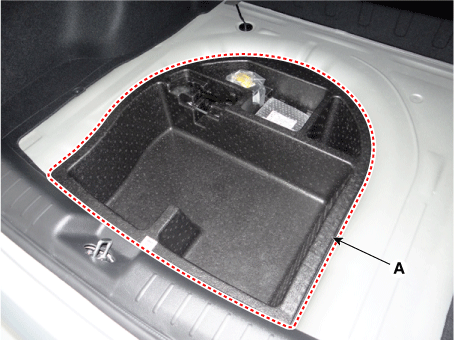

2.	Снимите обшивку центрального поддона багажника.

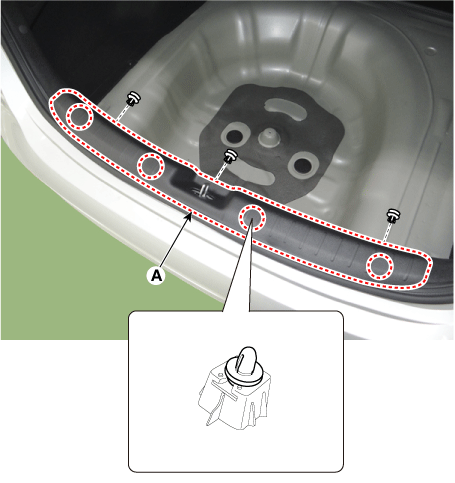

3.	Ослабьте крепежные зажимы и снимите заднюю поперечную облицовку (А).

Для установки выполните процедуру удаления в обратном порядке.

Замените все поврежденные зажимы (или фиксаторы штифтового типа).

[5 дверь]

Наденьте перчатки, чтобы не поранить руки.

•	При удалении плоской отверткой или съемником оберните защитная лента вокруг инструментов для предотвращения повреждения компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

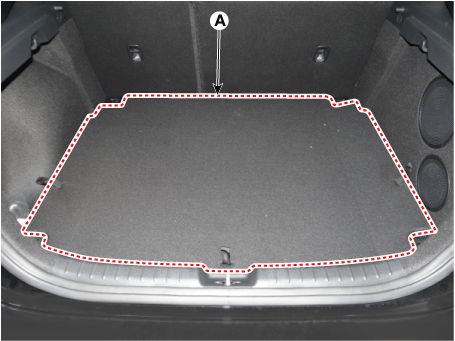

1.	Снимите панель покрытия багажного отделения (А).

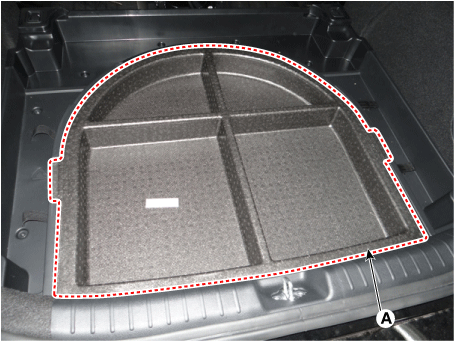

2.	Снимите задний поддон пола багажника в сборе (А).

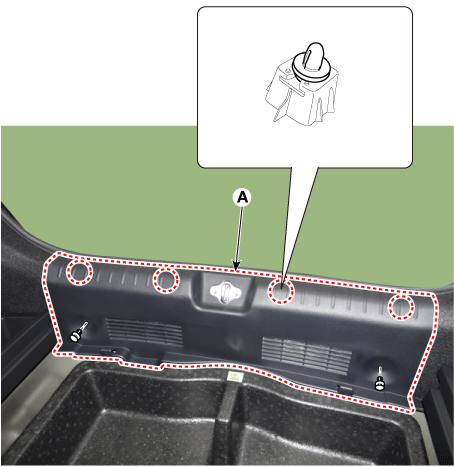

3.	Ослабьте крепежные зажимы и снимите заднюю поперечную облицовку (А).

Для установки выполните процедуру удаления в обратном порядке.

Замените все поврежденные зажимы (или фиксаторы штифтового типа).
