Kia Forte: Заднее сиденье / Заднее сиденье в сборе

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Кузов (внутри и снаружи) / Заднее сидение / Заднее сиденье в сборе

Компоненты и расположение компонентов

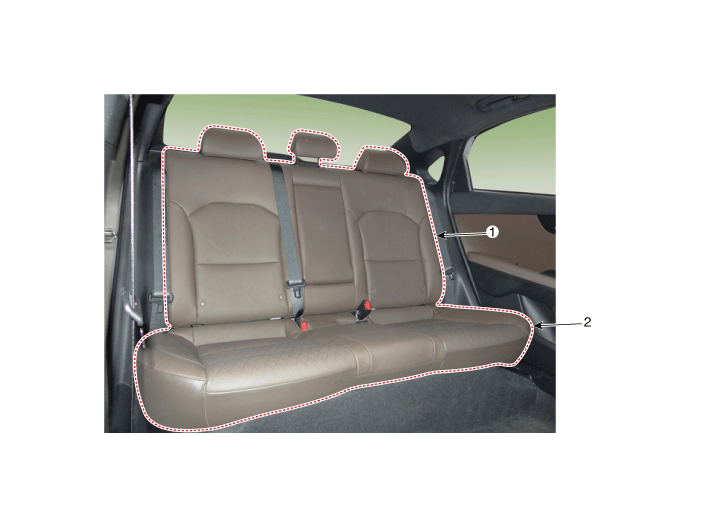

Расположение компонента

1. Спинка заднего сиденья в сборе

2. Подушка заднего сиденья в сборе

Процедуры ремонта

Замена

[Подушка заднего сиденья в сборе]

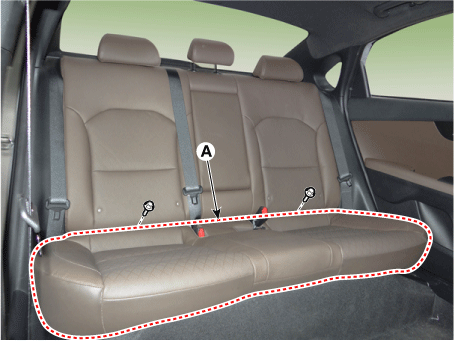

Ослабьте болты крепления, снимите подушку заднего сиденья в сборе (А).

Момент затяжки :

16,7–25,5 Н·м (1,7–2,6 кгс·м, 12,3–18,8 фунт·фут)

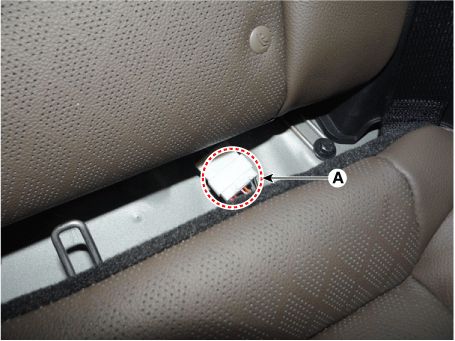

2.	Отсоедините разъем удлинителя подушки заднего сиденья (А).

3.	Для установки выполните процедуру удаления в обратном порядке.

[Спинка заднего сиденья в сборе]

(Настольный тип спинки)

1.	Снимите подушку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)

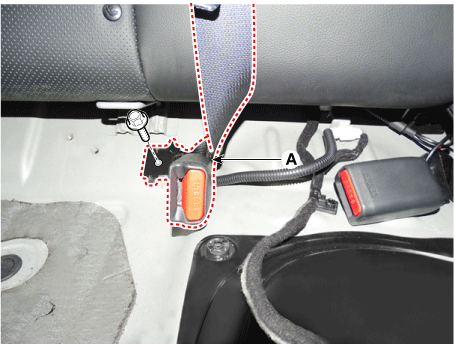

Ослабив болты крепления, снимите замок заднего ремня безопасности. (А).

Момент затяжки :

39,2–53,9 Н·м (4,0–5,5 кгс·м, 28,8–39,8 фунт·фут)

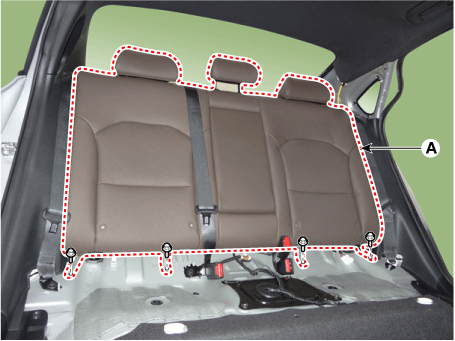

Ослабив крепежные болты, снимите заднее сиденье в сборе (А).

Момент затяжки :

16,7–25,5 Н·м (1,7–2,6 кгс·м, 12,3–18,8 фунт·фут)

4.	Для установки выполните процедуру удаления в обратном порядке.

(складной тип 6:4)

1.	Снимите подушку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)

Ослабив болты крепления, снимите замок заднего ремня безопасности. (А).

Момент затяжки :

39,2–53,9 Н·м (4,0–5,5 кгс·м, 28,8–39,8 фунт·фут)

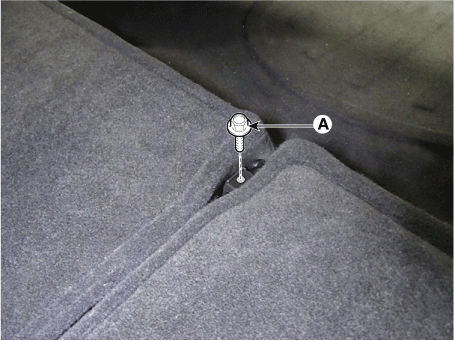

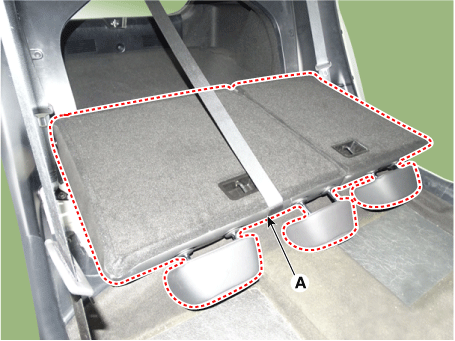

3.	Ослабив крепежный болт (А), снимите втулку спинки заднего сиденья. петля.

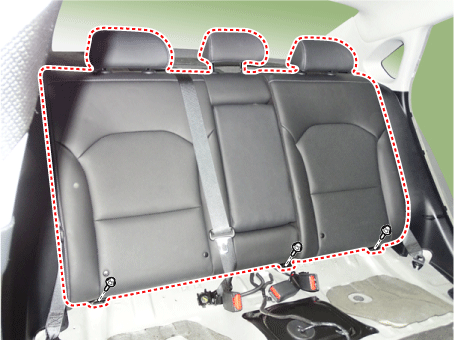

Ослабив крепежные болты, снимите заднее сиденье в сборе (А).

Момент затяжки :

16,7–25,5 Н·м (1,7–2,6 кгс·м, 12,3–18,8 фунт·фут)

5.	Для установки выполните процедуру удаления в обратном порядке.
