Технические характеристики

Предметы		Технические характеристики
Номинальное напряжение	Выключатель передних противотуманных фар	5 В
	Выключатель задних противотуманных фар
	Переключатель фар
	Диммер и прохождение
	Лампа указателя поворота
	Стеклоочиститель
	Передняя шайба	12 В

Компоненты и расположение компонентов

Компоненты

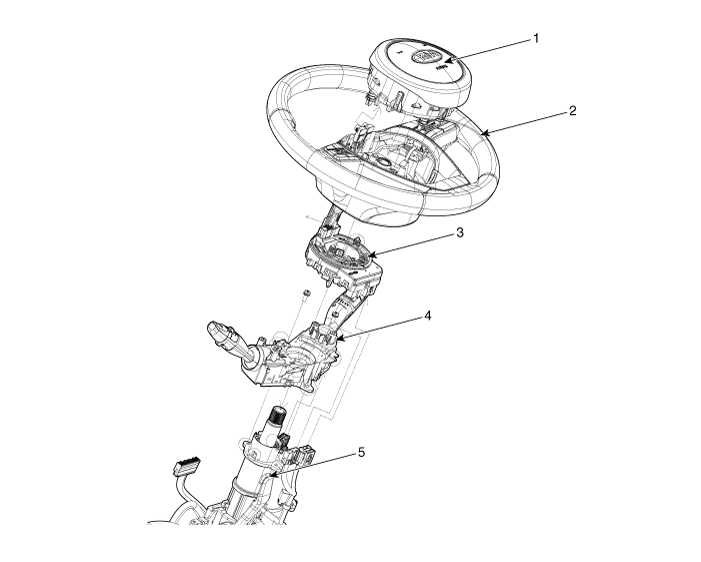

1 . Модуль подушки безопасности водителя (DAB)
2 . Руль
3 . Часовая пружина

4. Многофункциональный переключатель
5. Рулевая колонка

Описание и работа

Описание

Принципиальные диаграммы

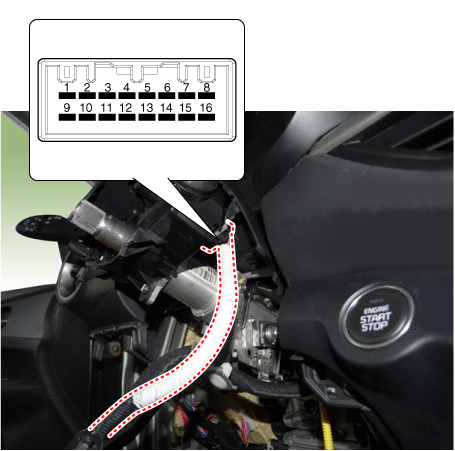

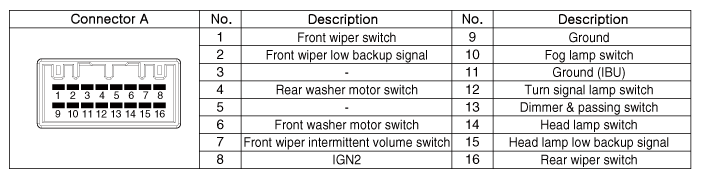

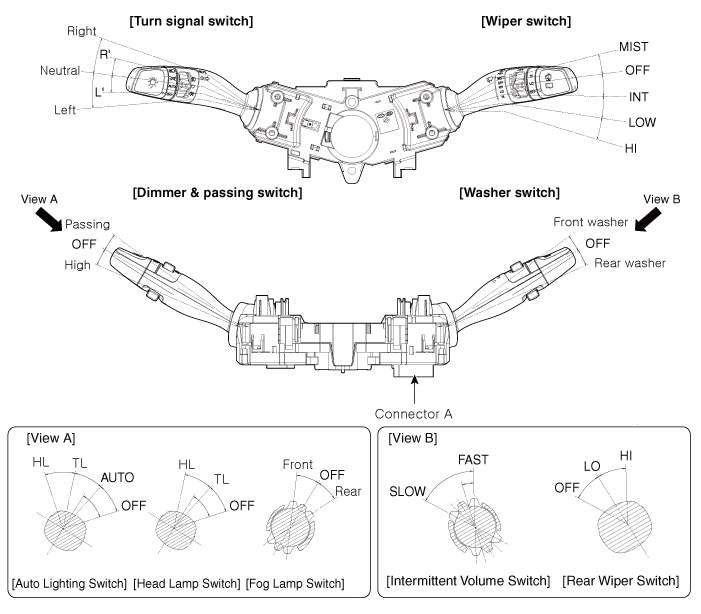

Функция разъема и терминала

Схематическая диаграмма

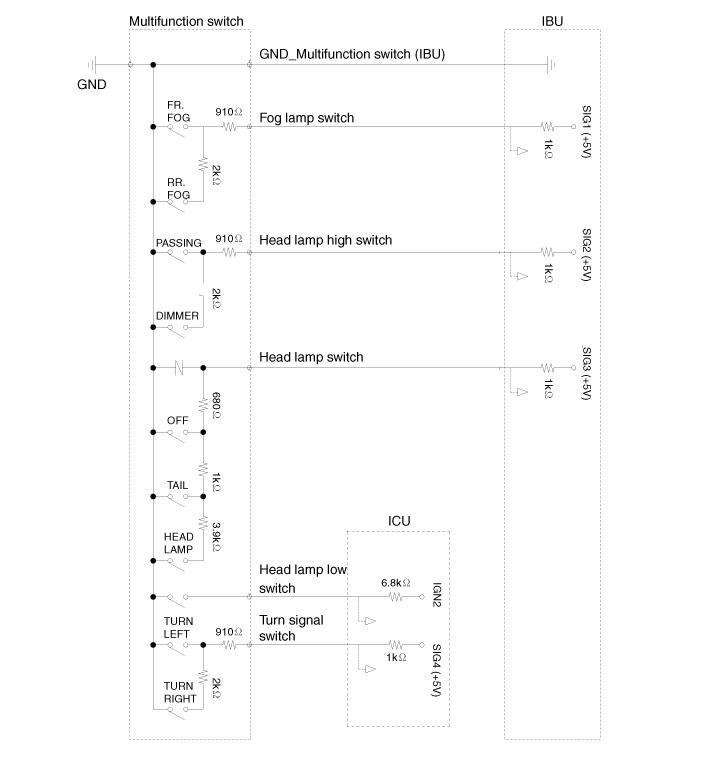

Принципиальная схема системы освещения

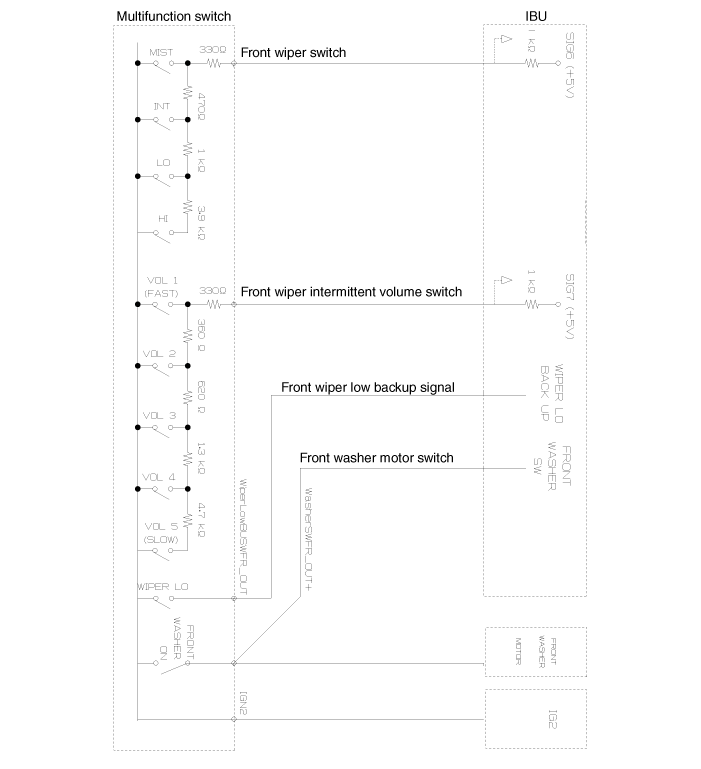

Схема стеклоочистителя/омывателя

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

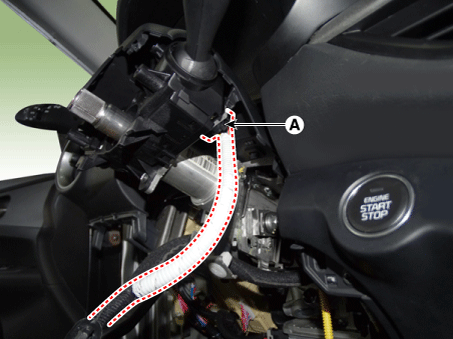

3.	Отсоедините разъем многофункционального переключателя (А).

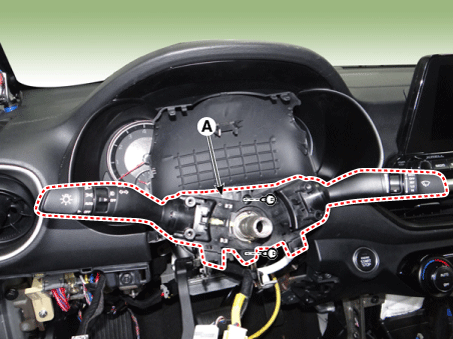

4.	Снимите узел многофункционального переключателя (А), предварительно ослабив винты.

Монтаж

1.	Установите в порядке, обратном снятию.

осмотр

Проверка многофункционального переключателя

Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с к столу.

Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
Переключатель стеклоочистителя	ТУМАН	1-9	330
	ВЫКЛЮЧЕННЫЙ		∞
	ВНУТРЕННИЙ (АВТО)		800
	НИЗКИЙ		1800
	ВЫСОКИЙ		5700
Прерывистый объем дворников	Том 1	7-9	330
	Том 2		690
	Том 3		1310
	Том 4		2610
	Том 5		7310
Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	9-10	∞
	Передний		910
	Задний		2910
Переключатель указателей поворота	ВЫКЛЮЧЕННЫЙ	9-12	∞
	Левый		910
	Верно		2910
Диммер и переключатель ближнего света	ВЫКЛЮЧЕННЫЙ	9-13	∞
	Прохождение		910
	Диммер		2910
Выключатель	ВЫКЛЮЧЕННЫЙ	9-14	680
	АВТО		∞
	Задний фонарь		1680
	Ближний свет		5580

Блок лампы настроения
