Kia Forte: Система освещения / Блок ламп настроения

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Система освещения / Блок лампы настроения

Процедуры ремонта

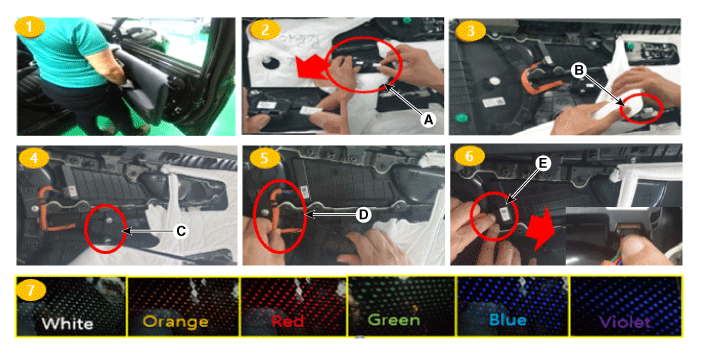

Удаление

1.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

2.	Отсоедините разъем (А) от блока лампы настроения.

3.	Разъедините соединение (B) звукоизоляции, окружающее блок лампы настроения.

4.	Ослабьте крепежные винты блока лампы настроения (C).

5.	Снимите фиксирующие крючки жгута проводов (D).

Снимите блок лампы настроения, нажав на фиксирующий крючок (E) разъема.

•	Проверьте состояние соединения, нажав на него до щелчка. и тянем жгут проводов.

•	Используйте термоклей (клеевой пистолет) при креплении поверхности.

•	Установите яркость салона на максимум, при проверке состояние освещения лампы настроения и проверка цвета по цвету.

Монтаж

1.	Установите в порядке, обратном снятию.
