Kia Forte: система управления коробкой передач с двойным сцеплением / редуктор в сборе

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система DCT (трансмиссия с двойным сцеплением) / Система управления коробкой передач с двойным сцеплением / Редукторный привод в сборе

Компоненты и расположение компонентов

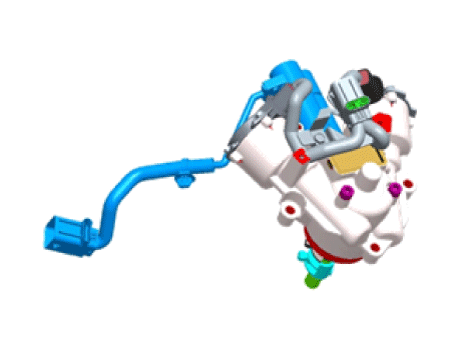

Расположение компонента

1. Редукторный привод в сборе
2. Переключение двигателя (четное)
3. Переключение двигателя (нечетное)

4. Выберите соленоид (четный)
5. Выберите соленоид (нечетный)

Технические характеристики

Спецификация

Элемент		Спецификация
Сопротивление (между линиями)	Сдвиг двигателя 1/2	135,4 мОм ± 10 %
	Выберите соленоид 1/2	0,7 мОм ± 10 %
Макс. текущий	Сдвиг двигателя 1/2	45 А
	Выберите соленоид 1/2	20 А
Выберите выход электромагнитного датчика	Толкать	4,0 ± 0,15 В
	Тянуть	1,0 ± 0,15 В
Рабочее состояние		от -40 до 257°F (от -40 до 125°C)
Номинальное напряжение		13 В
Напряжение питания датчика		8,75 В ± 10 %

Описание и работа

Описание

•	Редукторный привод состоит из электродвигателя переключения и соленоида выбора.

•	Электродвигатель переключения привода переключения передач и выбор соленоида используют сигналы от TCM к управлять шестерней.

Принципиальные диаграммы

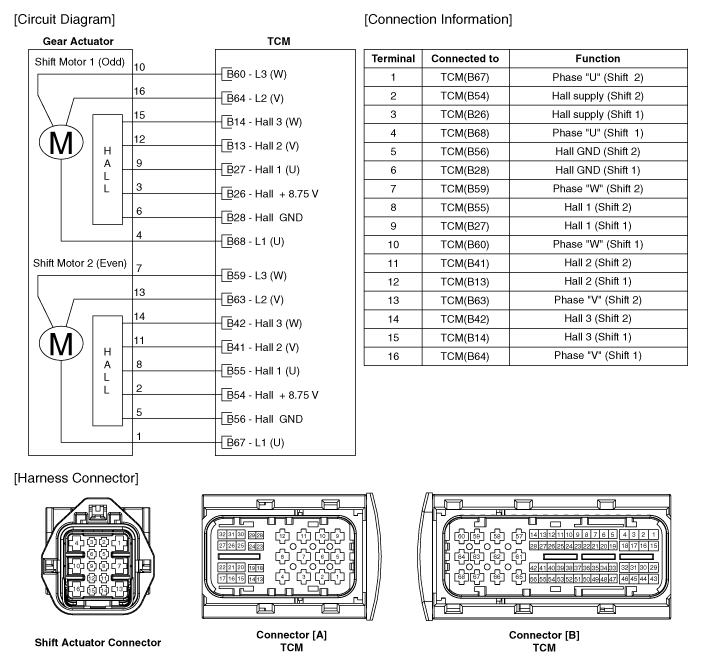

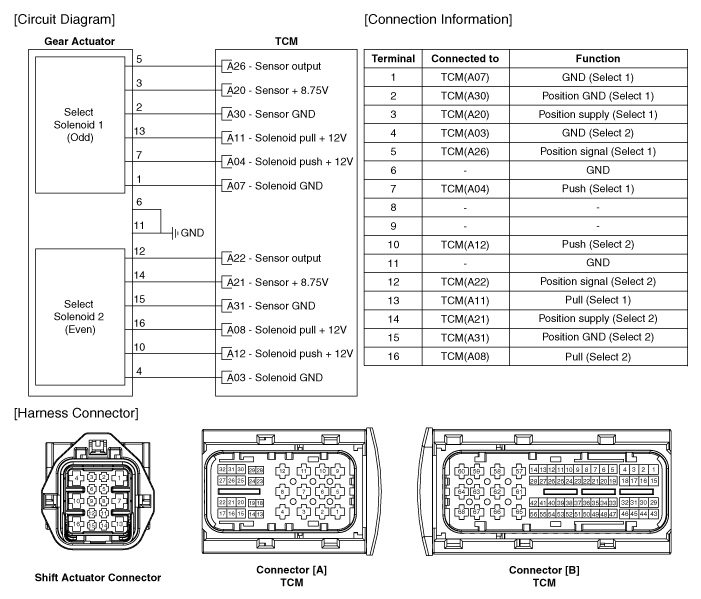

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1.	Переместите рычаг переключения передач в положение «N».

2.	Снимите воздушный фильтр в сборе и воздуховод. (См. Механическая система двигателя — «Воздушный фильтр»)

3.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

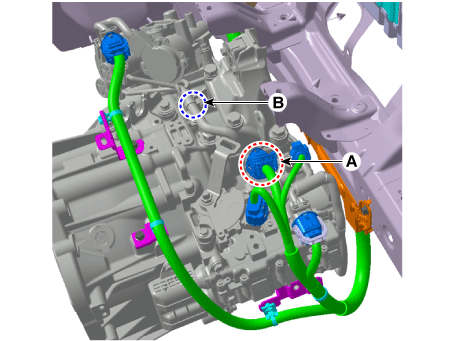

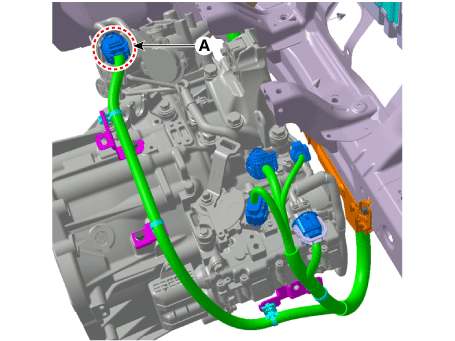

4.	Отсоедините разъем электродвигателя привода редуктора (А).

5.	Снимите зажим крепления проводки (B) после отсоединения привода редуктора. разъем электромагнитного клапана (А).

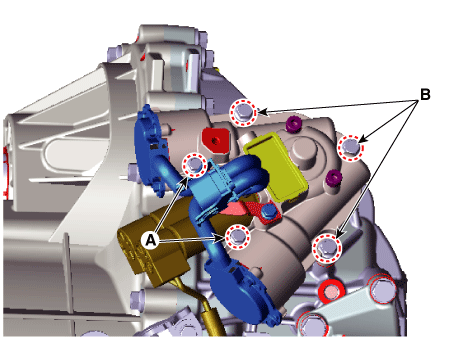

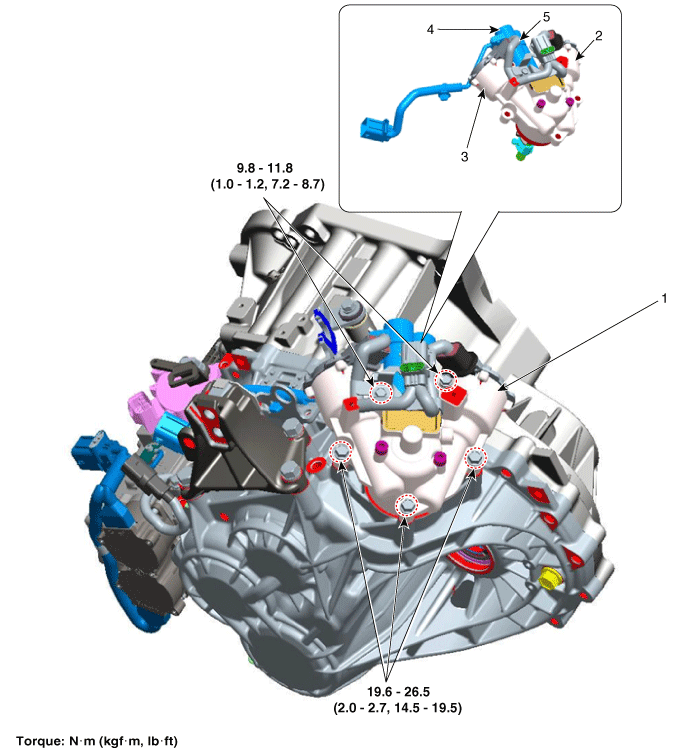

Снимите редукторный привод в сборе после ослабления болтов (A, B).

Момент затяжки :

(A) 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

(B) 19,6–26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт·фут)

Монтаж

1.	Установите в порядке, обратном снятию.

•	Перед установкой узла привода шестерни проверьте следующее.

1)	Убедитесь, что редукторный привод находится в «нейтральном» состоянии.

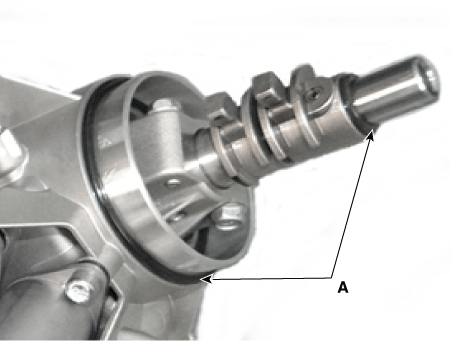

2)	Проверьте собранное состояние уплотнительных колец (А).

3)	Нанесите трансмиссионное масло на поверхность уплотнительных колец.

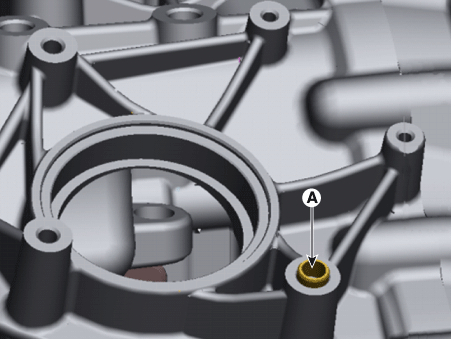

4)	Проверьте собранное состояние установочных штифтов (A).

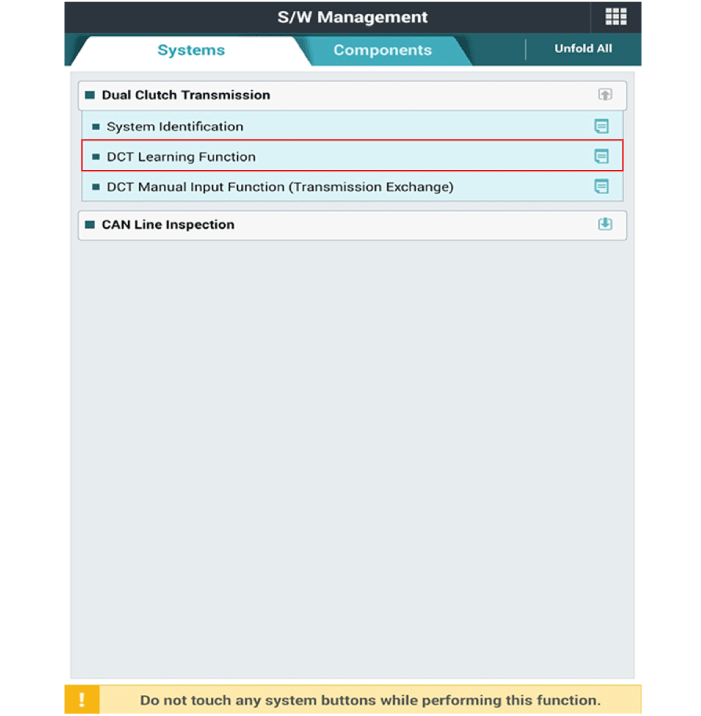

•	Выполните процедуру обучения точки касания сцепления с помощью KDS. после замены привода редуктора.

Сборка привода сцепления
