Технические характеристики

Спецификация

Предметы		Спецификация
Ток (А)		Макс. 6,0
Напряжение питания (В)		12
Топливопровод низкого давления	бар	3,3 - 3,7
	кПа	323 - 363
	кгс/см²	3,29 - 3,70
	пси	46,84 - 52,64

Отправитель топлива

Позиция	Сопротивление (Ом)	Емкость (л)
Е	298 - 305	2,7
1/2	85,5 - 87,5	23,4
Ф	14 - 16	44.1

Процедуры ремонта

осмотр

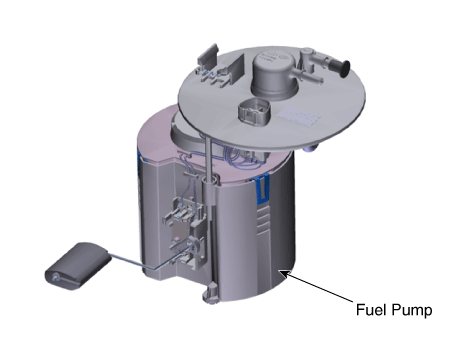

Двигатель топливного насоса

1.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2.	Снимите топливный насос в сборе.

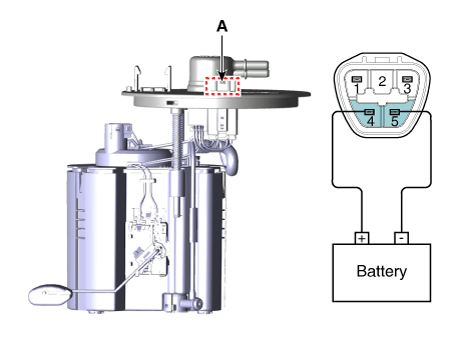

Проверить работу двигателя, подключив разъем топливного насоса (А) питания (№4) и грунт (№5).

Пин №	Описание
1	Масса датчика топлива (-)
2	-
3	Сигнал датчика топлива (+)
4	Двигатель топливного насоса (+)
5	Электродвигатель топливного насоса (-)

Отправитель топлива

1.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2.	Снимите топливный насос в сборе.

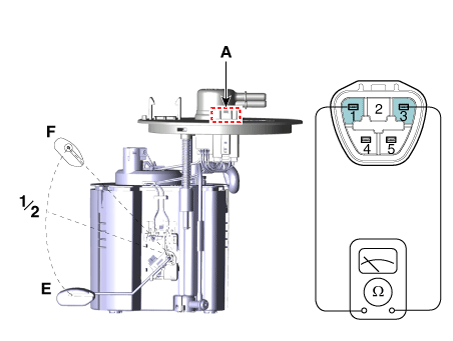

С помощью омметра измерьте сопротивление между выводами 1 и 3 разъем датчика (A) на каждом уровне поплавка.

Пин №	Описание
1	Масса датчика топлива (-)
2	-
3	Сигнал датчика топлива (+)
4	Двигатель топливного насоса (+)
5	Электродвигатель топливного насоса (-)

Также проверьте плавность изменения сопротивления при перемещении поплавка. от «Е» до «Ф».

Позиция	Сопротивление (Ом)	Емкость (л)
Е	298 - 305	2,7
1/2	85,5 - 87,5	23,4
Ф	14 - 16	44.1

Снятие и установка

1.	Сбросьте остаточное давление в топливопроводе. (См. систему подачи топлива — «Сбросьте остаточное давление в топливной Линия")

2.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

3.	Снимите подушку заднего сиденья. (См. Кузов — «Заднее сиденье в сборе»)

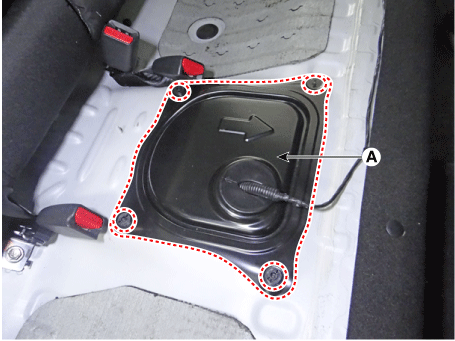

4.	Снимите сервисную крышку топливного насоса (А).

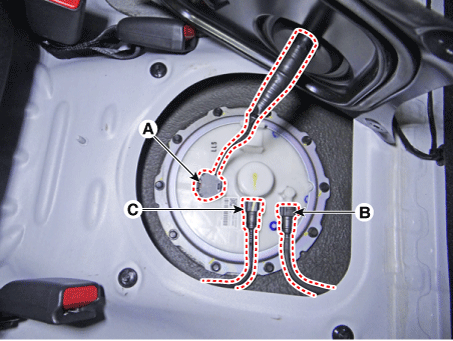

5.	Отсоедините разъем топливного насоса (А).

6.	Отсоедините быстроразъемный соединитель подачи топлива (B) и быстродействующий паровой шланг. - разъем (С).

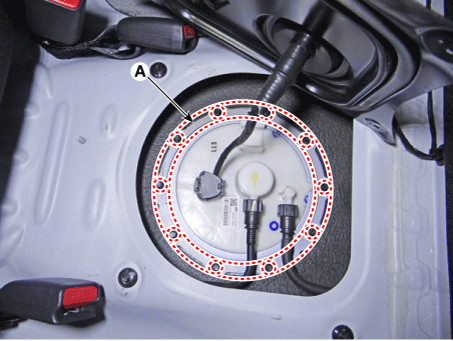

7.	Снимите крышку пластины (А) после удаления установочных болтов и затем снимите топливный насос с топливного бака

8.	Снимите топливный насос.

9.	Установите в порядке, обратном снятию.

Топливный бак
