Kia Forte: Система подачи топлива / Топливопровод

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Управление двигателем/топливная система / Система подачи топлива / Топливопровод

Процедуры ремонта

Удаление

Топливопровод низкого давления [Топливный насос высокого давления ↔ Топливный бак]

1.	Сбросьте остаточное давление в топливопроводе. (См. Систему подачи топлива — «Сбросьте остаточное давление в Линия")

2.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

3.	Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

4.	Извлеките аккумулятор. (См. Электрическая система двигателя — «Аккумулятор»)

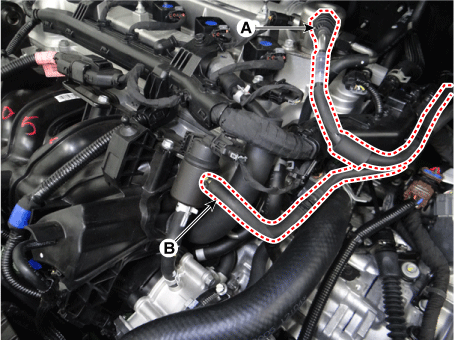

5.	Отсоедините быстроразъемный разъем топливопровода низкого давления (А).

Отсоедините паровой шланг (B).

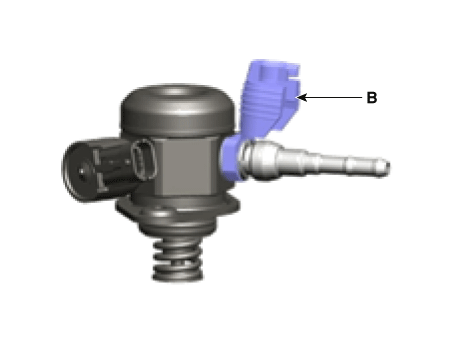

Откройте крышку зажима (B) перед отсоединением быстроразъемного соединения. (Если клип применяется)

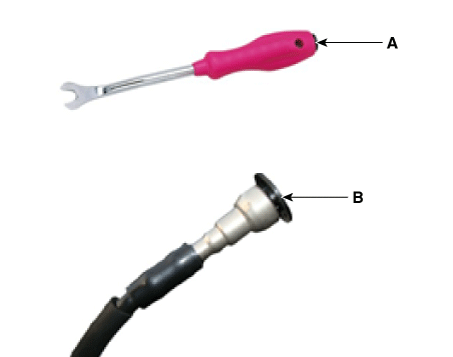

При снятии быстроразъемного соединения с помощью инструмента для снятия зажима (A) будьте осторожны, чтобы не повредить пластиковый зажим (B).

Если зажим поврежден, утечка топливопровода может произойти из-за плохая связь.

7.	Снимите топливный бак. (Система подачи топлива - «Топливный бак»)

8.	Снимите передний подрамник. (См. Система подвески — «Подрамник»)

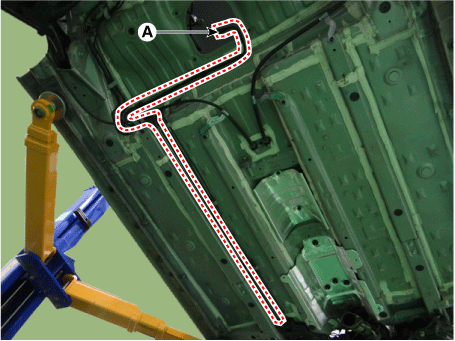

9.	Снимите топливопровод (А) после ослабления крепежных болтов и кронштейна.

Топливопровод высокого давления [Топливный насос высокого давления ↔ Трубка доставки]

1.	Сбросьте остаточное давление в топливопроводе. (См. Систему подачи топлива — «Сбросьте остаточное давление в Линия")

2.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

3.	Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

4.	Извлеките аккумулятор. (См. Электрическая система двигателя — «Аккумулятор»)

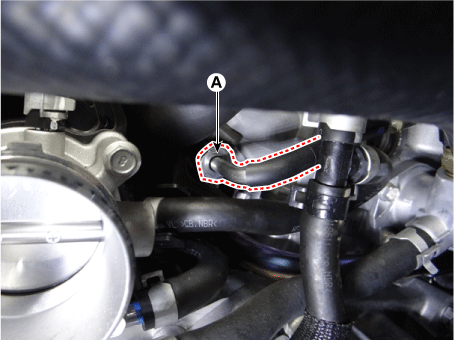

Снимите гайку крепления фланца топливопровода высокого давления (А) с Топливный насос высокого давления со специальным сервисным инструментом [SST № 09314 - 3Q100 или 09314 - 27130].

Гайка фланца топливопровода высокого давления:

26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт-фут)

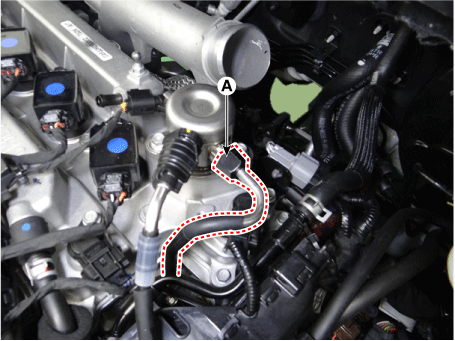

Снимите гайку крепления фланца топливопровода высокого давления (А) с напорная труба с помощью специального сервисного инструмента [SST № 09314 - 3Q100 или 09314 - 27130].

Гайка фланца топливопровода высокого давления:

26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт-фут)

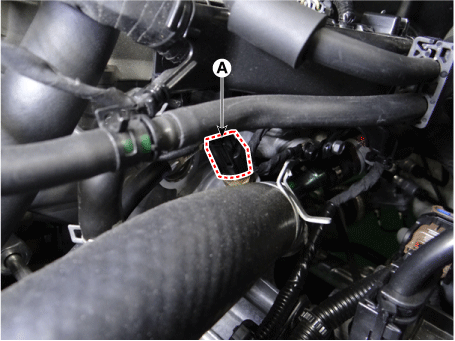

7.	Отсоедините разъем датчика температуры охлаждающей жидкости двигателя (А).

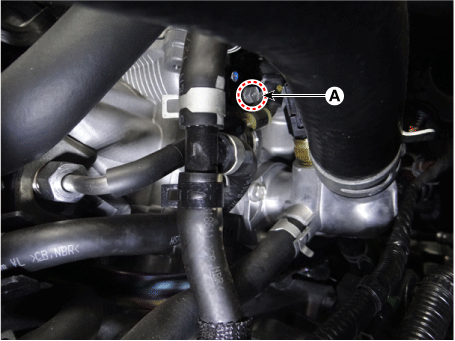

Снимите болт крепления функционального блока топливопровода высокого давления (А).

Болт крепления функционального блока топливопровода высокого давления:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

9.	Снимите топливную трубку высокого давления.

Монтаж

1.	Установите топливопровод в порядке, обратном снятию.

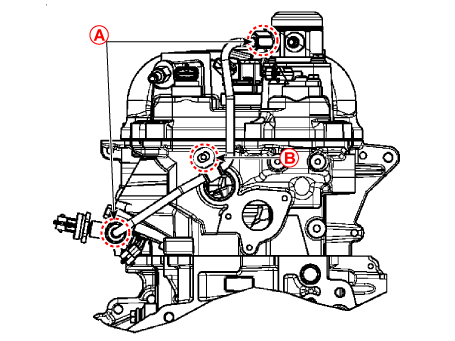

Установите топливопровод высокого давления следующим образом.

(1)	Полностью предварительно затяните обе боковые гайки (A) на клапане высокого давления. места затяжки топливопровода высокого давления, удерживая их в вертикальном положении.

(2)

Затяните болт крепления функционального блока топливопровода высокого давления. (Б).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

(3)

Полностью затяните обе боковые гайки (A) при затяжке под высоким давлением. площадь топливопровода высокого давления.

Момент затяжки :

26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт-фут)

•	Не используйте повторно топливопровод высокого давления.

•	Будьте осторожны, чтобы не изменить форму топливная трубка высокого давления.

•	Динамометрический ключ не должен наклоняться при затягивании орех.

•	Соблюдайте порядок и момент затяжки при ты собираешься.

•	Проверьте утечку топлива после подачи топлива под высоким давлением. сборка трубы.

•	Используйте специальный сервисный инструмент (09314-3Q100), чтобы установить топливную трубку высокого давления.
