Kia Forte: Стеклоочиститель/омыватель лобового стекла/Электродвигатель переднего стеклоочистителя

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Двигатель переднего стеклоочистителя

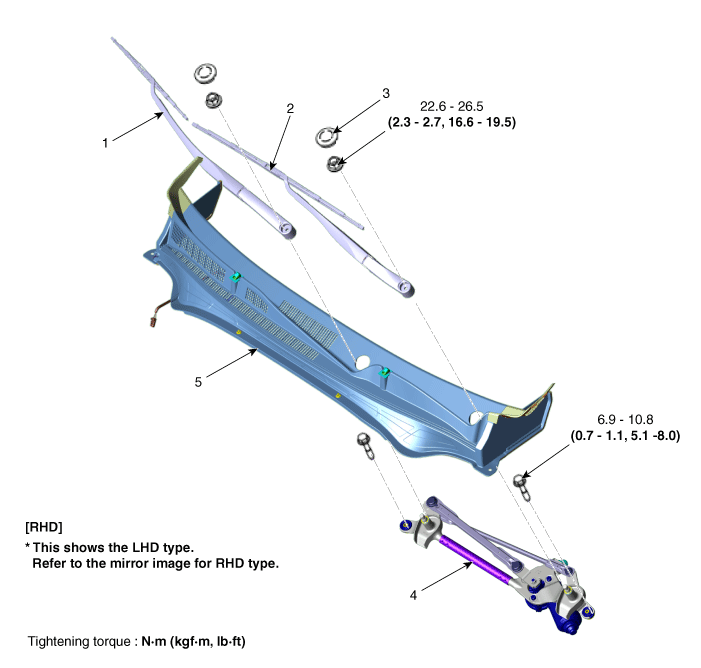

Компоненты и расположение компонентов

Компоненты

1. Рычаг и щетка стеклоочистителя (пассажирский )
2. Рычаг и щетка стеклоочистителя (водитель)
3. Крышка рычага стеклоочистителя

4. Двигатель стеклоочистителя и рычажный механизм в сборе.
5. Верхняя крышка капота

Принципиальные диаграммы

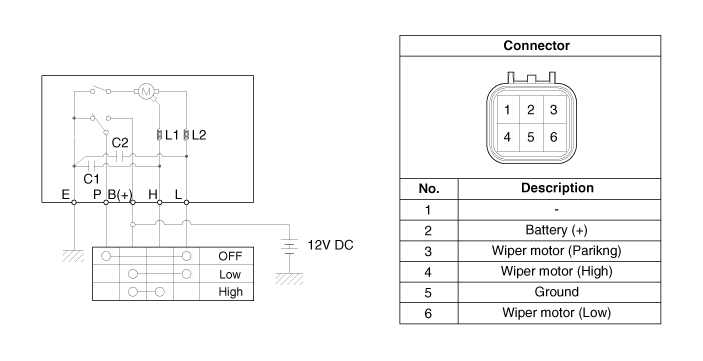

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1.	Снимите верхнюю крышку капота. (См. Корпус — «Верхняя крышка кожуха»)

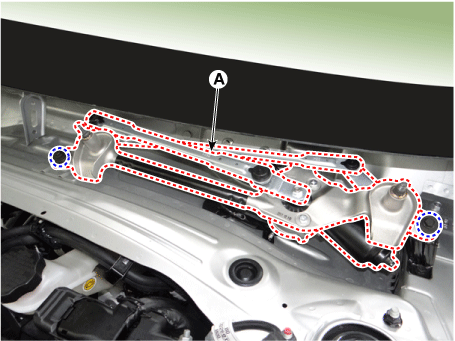

Снимите двигатель стеклоочистителя и рычажный механизм (А) после ослабления крепления. болты.

Момент затяжки: 6,9 - 10,8 Н·м (0,7 - 1,1 кгс·м, 5,1 - 8,0 фунт·фут)

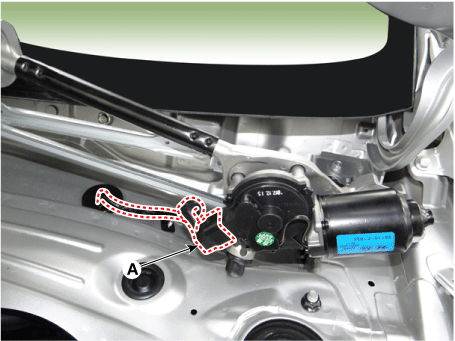

3.	Отсоедините разъем электродвигателя стеклоочистителя (А).

Монтаж

1.	Установите в порядке, обратном снятию.

осмотр

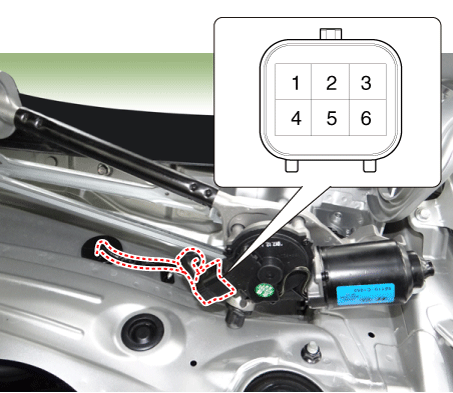

Снимите разъем с электродвигателя стеклоочистителя.

Нет.	Описание
1	-
2	Батарея
3	Мотор стеклоочистителя (парковка)
4	Мотор стеклоочистителя (высокий)
5	Земля
6	Мотор стеклоочистителя (низкий)

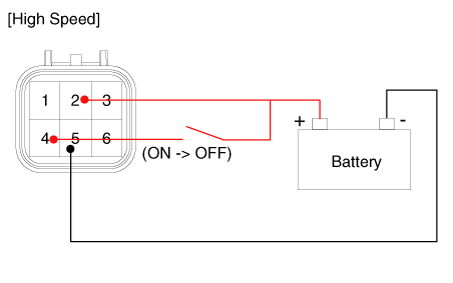

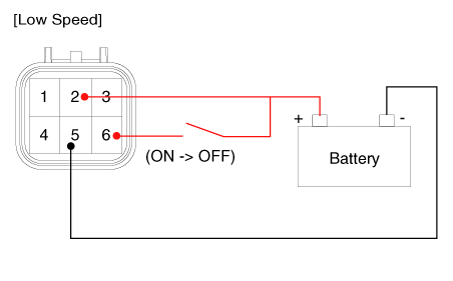

2.	Подсоедините положительный (+) провод аккумулятора к клемме 2, а отрицательный (-) ведут к терминалу 5.

Осмотр (с KDS)

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

2.	Выберите «Модель автомобиля» и «Интегрированный блок управления кузовным оборудованием (IBU)» для проверки, чтобы проверить автомобиль с помощью тестера.

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.
