Kia Forte: Стеклоочиститель/омыватель лобового стекла/Рычаг переднего стеклоочистителя

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Рычаг переднего стеклоочистителя

Компоненты и расположение компонентов

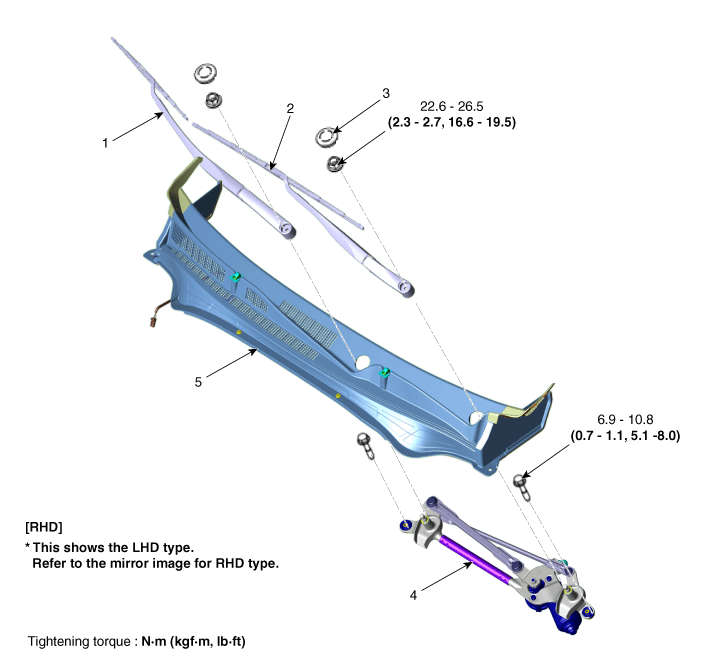

Компоненты

1. Рычаг и щетка стеклоочистителя (пассажирский )
2. Рычаг и щетка стеклоочистителя (водитель)
3. Крышка рычага стеклоочистителя

4. Двигатель стеклоочистителя и рычажный механизм в сборе.
5. Верхняя крышка капота

Процедуры ремонта

Удаление

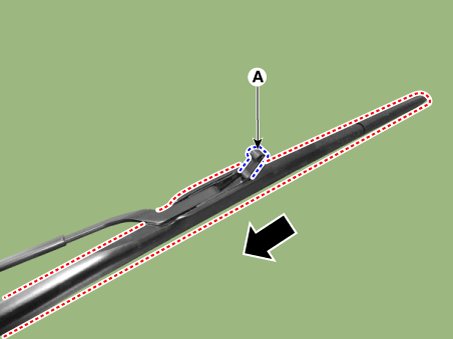

При необходимости снимите лезвие, нажав на него в направлении, указанном стрелкой, после открыть крючок (А).

•

Перенести щетки стеклоочистителя ветрового стекла в сервис положение следующим образом;

После выключения двигателя переведите переключатель стеклоочистителей в положение однократного протирания (MIST) в течение 20 секунд и удерживайте переключатель более 2 секунд, пока щетка стеклоочистителя находится в сервисном положении.

•	Включив зажигание в положение ON, переместите дворник переключитесь на одиночный режим работы (MIST) и рычаги стеклоочистителя вернутся в нормальное рабочее положение.

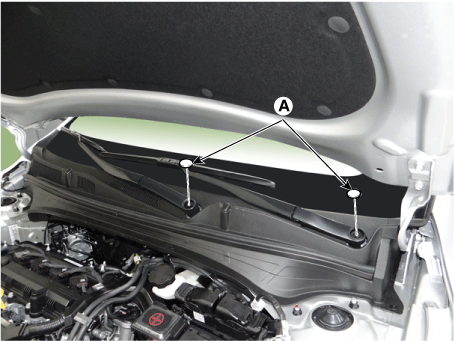

2.	Снимите колпачки стеклоочистителей (А).

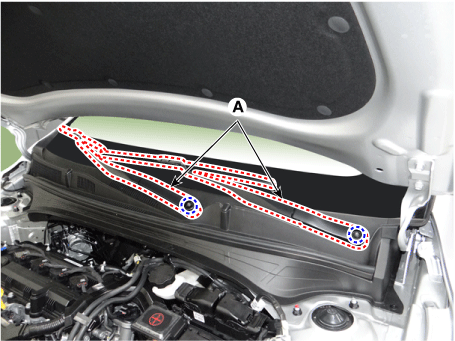

Снимите рычаги стеклоочистителя (А) после ослабления гаек.

Момент затяжки: 22,6 - 26,5 Н·м (2,3 - 2,7 кгс·м, 16,6 - 19,5 фунт·фут)

Монтаж

Установите в порядке, обратном снятию.

•	При установке поместите рычаг стеклоочистителя в указанное положение, а затем затяните гайку.

[Со стороны пассажира]

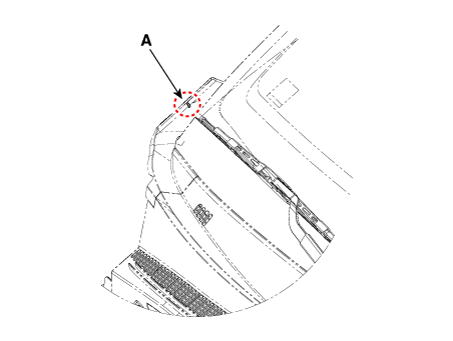

–	Поместите стеклоочиститель со стороны пассажира на отметку (A) положение верхней крышки капота.

[Сторона водителя]

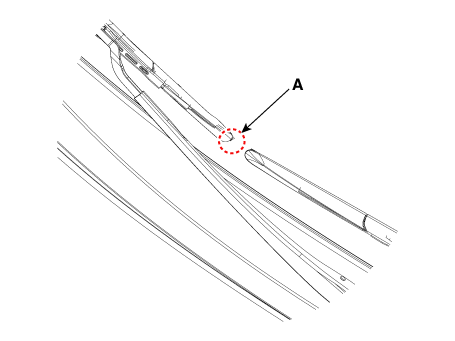

–	Поместите стеклоочиститель со стороны водителя к концу (A) со стороны пассажира. Щетка стеклоочистителя.
