Kia Forte: система фронтальной камеры / блок камеры переднего вида

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Система фронтальной камеры / Блок камеры переднего вида

Принципиальные диаграммы

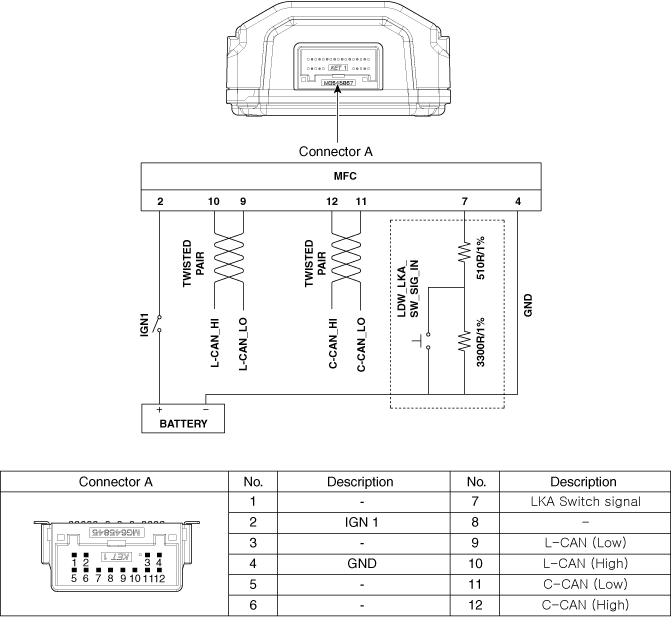

Принципиальная электрическая схема

Процедуры ремонта

Удаление

При замене переключателя LKA убедитесь, что метка символа в кластере нормально работает при нажатии переключателя ON/OFF.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

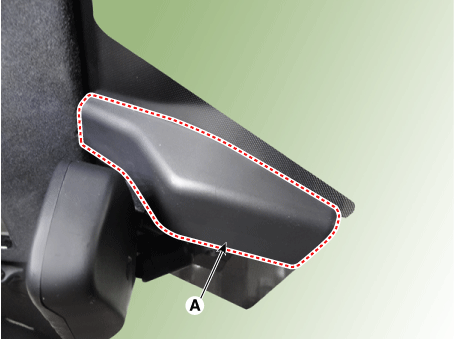

2.	Снимите крышку блока передней камеры (A).

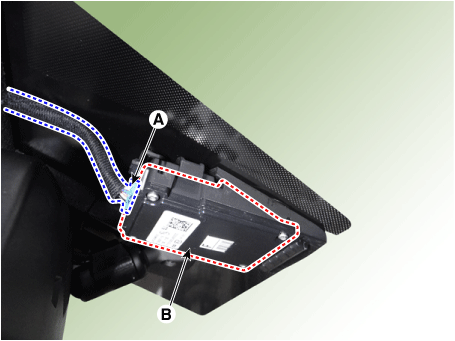

3.	Снимите блок передней камеры (B), предварительно отсоединив разъем (A).

Монтаж

•	Выполните калибровку камеры в следующем случае. (Система камеры переднего вида — «Процедуры ремонта»)

–	Замена камеры переднего вида на новую.

–	Камера переднего вида снята и установлена.

–	Поменяно лобовое стекло.

–	Соединитель камеры переднего вида лобового стекла деформирован.

•	После замены камеры переднего вида на новую "Вариант Процедура кодирования ДОЛЖНА быть выполнена. (Система передней камеры — «Процедуры ремонта»)

1.	Установите в порядке, обратном снятию.

Диагностика с помощью КДС

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

2.	Выберите «Модель автомобиля» и «Многофункциональную камеру (МФЦ)» для проверки. для проверки автомобиля тестером.

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. Входные/выходные данные для системы удержания в полосе движения (LKA) можно проверить.

Система фронтальной камеры

Компоненты и расположение компонентов Компоненты [4ДР] 1. Переключатель LKA ВКЛ/ВЫКЛ 2. Комбинация приборов 3. Камера переднего вида [5ДР] ...
