Kia Forte: Головка блока цилиндров в сборе / Крышка головки блока цилиндров

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Механическая система двигателя / Головка цилиндра в сборе / Крышку головки блока цилиндров

Компоненты и расположение компонентов

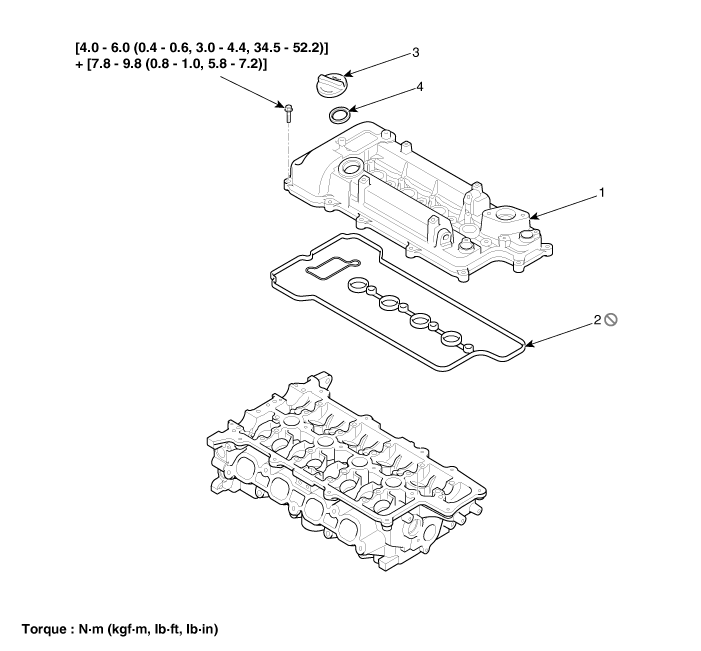

Компоненты

1. Крышка головки блока цилиндров
2. Прокладка крышки головки блока цилиндров

3. Масляная крышка
4. Упаковка чашки

Процедуры ремонта

Удаление

1.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

2.	Отсоедините отрицательную клемму аккумуляторной батареи.

3.	Снимите воздухоочиститель. (См. Система впуска и выпуска — «Воздухоочиститель»)

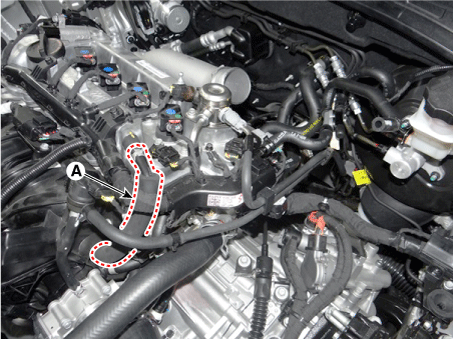

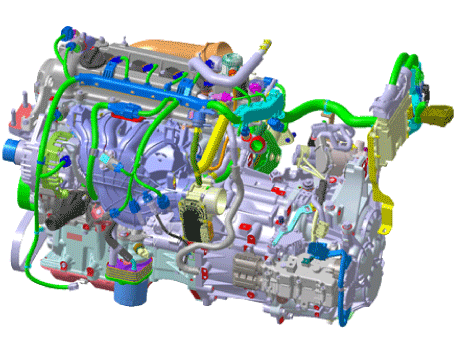

4.	Отсоедините разъем проводки двигателя и зажим жгута проводов, а затем снимите протектор головки блока цилиндров и проводку от крышки головки блока цилиндров.

5.	Снимите клапан управления выпускным маслом (OCV). (См. раздел «Управление двигателем/топливная система» — «Масляный регулирующий клапан CVVT»)

6.	Снимите катушку зажигания. (См. Электрическая система двигателя — «Катушка зажигания»)

7.	Отсоедините шланг принудительной вентиляции картера (PCV) (А).

8.	Снимите топливный насос высокого давления. (См. Блок управления двигателем/топливная система — «Топливный насос высокого давления»)

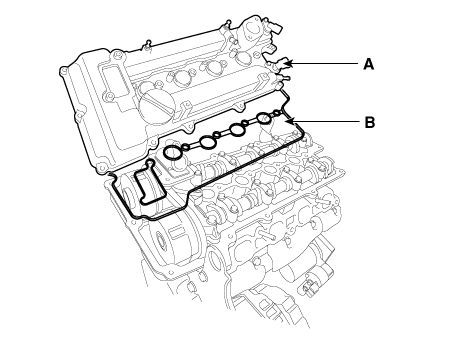

Снимите крышку головки блока цилиндров (А), прокладку (В).

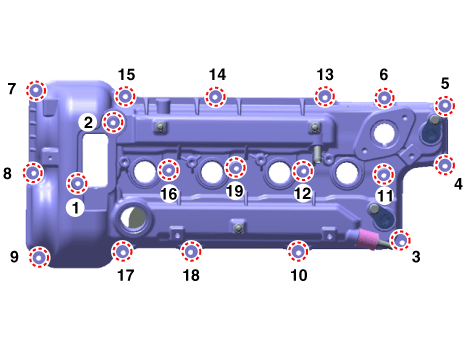

Ослабьте болты крепления крышки головки блока цилиндров в порядке и шагах.

Монтаж

Установите крышку головки блока цилиндров.

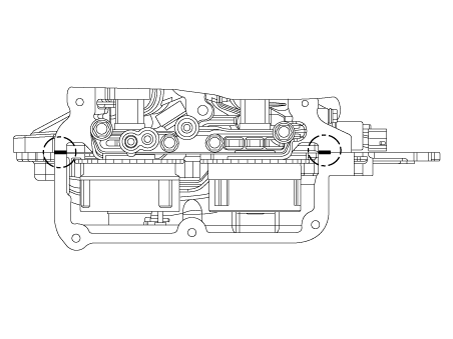

(1)	Застывающий герметик, расположенный на верхней площадке между ГРМ перед сборкой необходимо снять крышку цепи и головку блока цилиндров крышку головки блока цилиндров.

(2)

После нанесения герметика его следует собрать в течение 5 минут.

Ширина шарика: 2,0–3,0 мм (0,07–0,11 дюйма)

Герметик: LOCTITE 5900H

(3)

Установите крышку головки блока цилиндров (А) с новой прокладкой (В).

Не используйте повторно разобранную прокладку.

(4)

Затяните болты крышки головки блока цилиндров в порядке и шагах.

Момент затяжки

1-й шаг:

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 34,5 - 52,2 фунта·дюйм)

2-й шаг:

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

•	Убедитесь, что прокладка установлена правильно, перед затяжкой крышки головки блока цилиндров.

•	Не включайте зажигание в течение 30 минут после установки крышки головки блока цилиндров.

2.	Установите в порядке, обратном снятию.
