Kia Forte: Crash Pad / Центральная нижняя панель Crash Pad

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Центральная нижняя панель Crash Pad

Компоненты и расположение компонентов

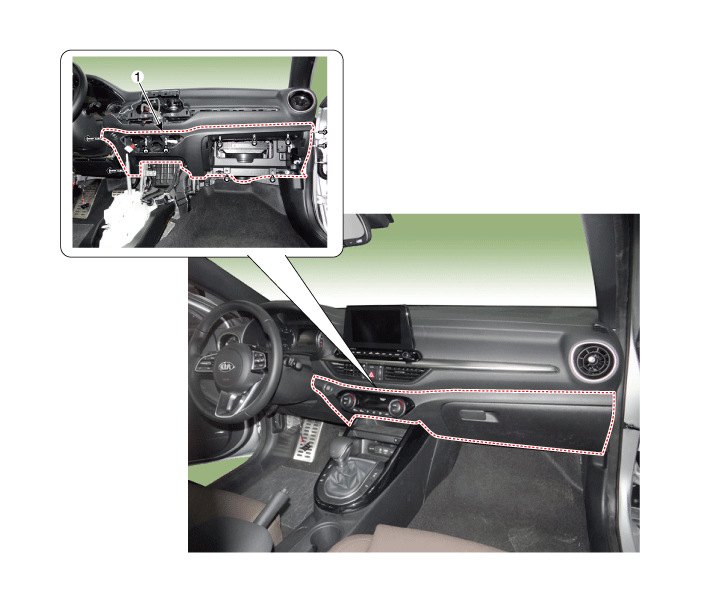

Расположение компонентов

1. Центральная нижняя панель аварийной площадки

Процедуры ремонта

Замена

Наденьте перчатки, чтобы не поранить руки.

•	При удалении плоской отверткой или съемником оберните защитная лента вокруг инструментов для предотвращения повреждения компонентов.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

1.	Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)

2.	Снимите нижнюю панель аварийной подушки (См. Консоль пола — «Нижняя панель аварийной площадки»)

3.	Снимите перчаточный ящик. (См. Crash Pad - «Перчаточный ящик»)

4.	Снимите центральную декоративную накладку аварийной подушки в сборе. (См. Crash Pad - «Узел центральной отделки Crash Pad»)

5.	Снимите блок управления отопителем и кондиционером. (См. раздел «Отопление, вентиляция, кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Единица измерения (DATC)")

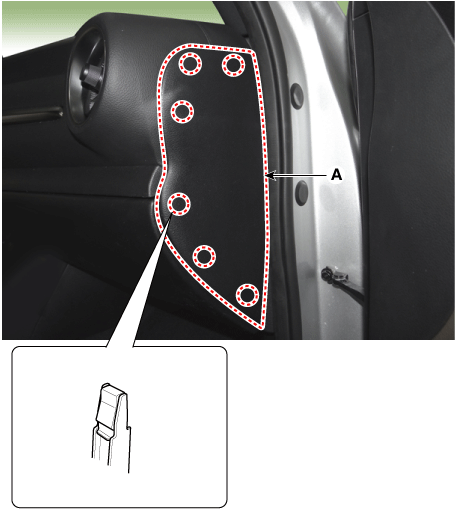

6.	С помощью отвертки или съемника снимите боковую крышку накладки [RH]. (А).

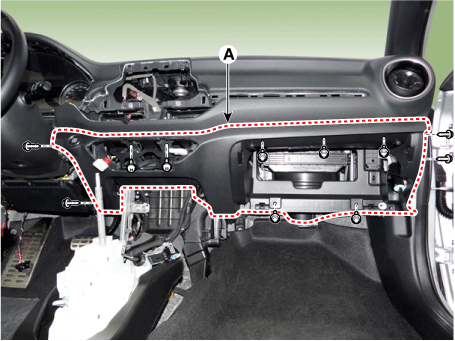

7.	Ослабьте крепежные болты и винты, снимите нижнюю центральную подушку безопасности. панель (А).

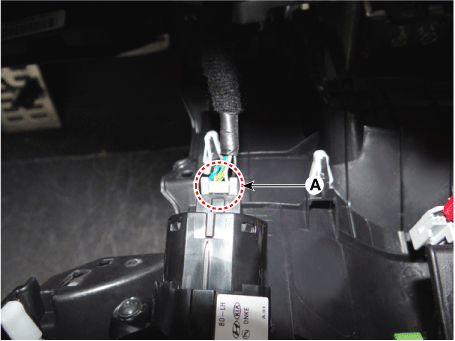

8.	Отсоедините разъем кнопки запуска (А).

9.	Отсоедините разъем лампы освещения вещевого ящика (А) и разъем выключателя лампы. (Б).

10.

Для установки выполните процедуру удаления в обратном порядке.

Замените все поврежденные зажимы (или фиксаторы штифтового типа).
