Kia Forte: система контроля токсичности отработавших газов / каталитический нейтрализатор

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система контроля выбросов / Система контроля выбросов выхлопных газов / Катализатор

Описание и работа
Описание

Каталитический нейтрализатор бензинового двигателя представляет собой трехкомпонентный катализатор. Он окисляется окись углерода и углеводороды (HC), и отделяет кислород от оксидов азота (NOx).

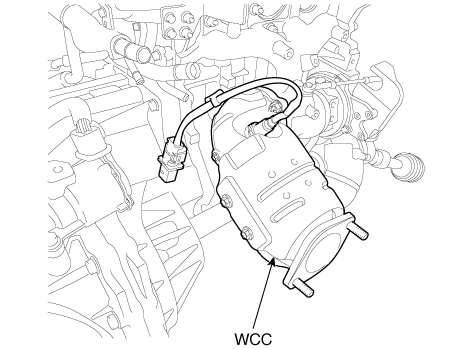

[ВКК]

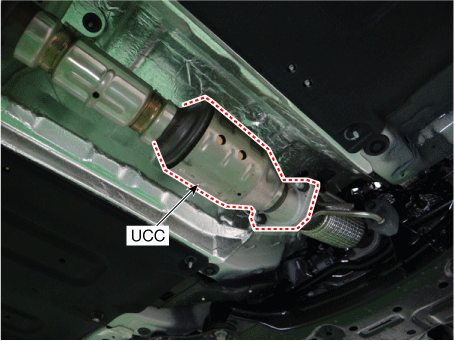

[UCC]

Процедуры ремонта
Снятие и установка
[ВКК]
1.

Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите кожух двигателя.

(См. Механическая система двигателя — «Крышка двигателя»)

3.

Снимите воздушный фильтр в сборе.

(См. Механическая система двигателя — «Воздушный фильтр»)

4.

Снимите передний глушитель.

(См. Механическая система двигателя — «Глушитель»)

5.

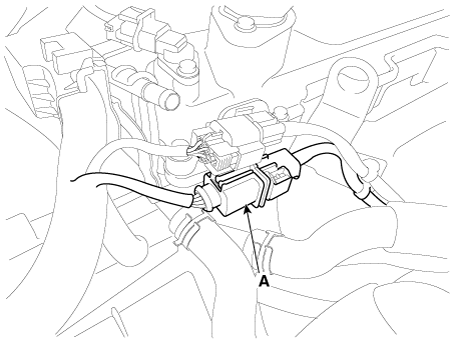

Отсоедините разъем переднего кислородного датчика (А).

6.

Отсоедините удлинительный разъем электрического привода перепускной заслонки (EWGA). (А).

7.

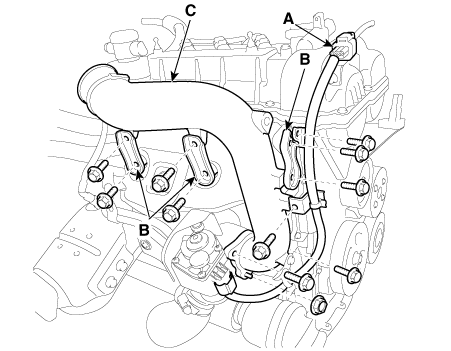

Снимите опору впускной трубы (В).

Момент затяжки

Болты М8:

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

Болт М10:

29,4–34,3 Н·м (3,0–3,5 кгс·м, 21,6–25,3 фунт-фут)

8.

Снимите впускную трубу (С) и прокладку.

Момент затяжки

Болты:

29,4–39,2 Н·м (3,0–4,0 кгс·м, 21,6–28,9 фунт·фут)

Орех :

35,3–41,1 Н·м (3,6–4,2 кгс·м, 26,0–30,3 фунт-фут)

9.

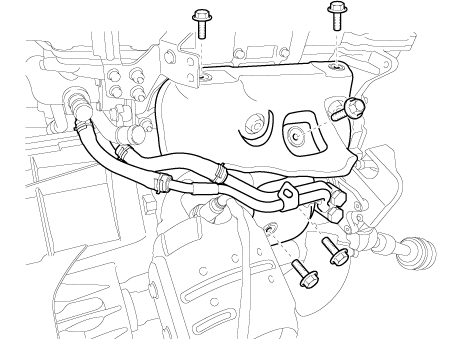

Снимите водяную трубу и шланг турбонагнетателя (A).

Момент затяжки

Фланцевый болт:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт·фут)

Болт с проушиной:

26,4–32,3 Н·м (2,7–3,3 кгс·м, 19,5–32,3 фунт-фут)

10.

Снимите теплозащитный щиток (В) модуля турбоколлектора.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

11.

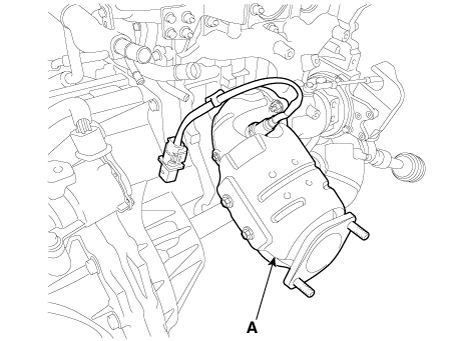

Снимите каталитический нейтрализатор (А).

Момент затяжки :

35,3–41,1 Н·м (3,6–4,2 кгс·м, 20,0–30,3 фунт-фут)

[UCC]
1.

Снимите каталитический нейтрализатор и центральный глушитель.

(См. Механическая система двигателя — «Глушитель»)

Монтаж
1.

Установите в порядке, обратном снятию.
