Kia Forte: Система управления двигателем/датчик давления наддува (ДДП)
Технические характеристики
| Спецификация |
|
Давление
[кПа (кг/см² / psi)] |
Выходное напряжение (В) [Vref=5V]
|
|
32,5 (0,33, 4,71)
|
0,5
|
|
284 (2,90, 41,19)
|
4,5
|
Описание и работа
| Описание |

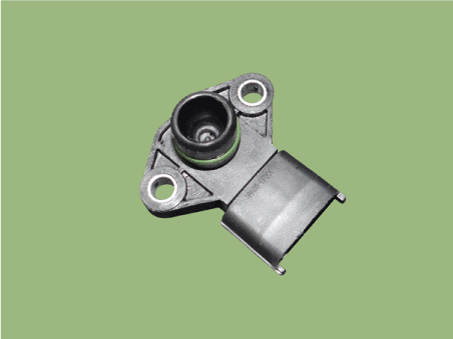

Датчик давления наддува (BPS) установлен на промежуточном охладителе в сборе и измеряет давление сжатого воздуха в турбонагнетателе.
Принципиальные диаграммы

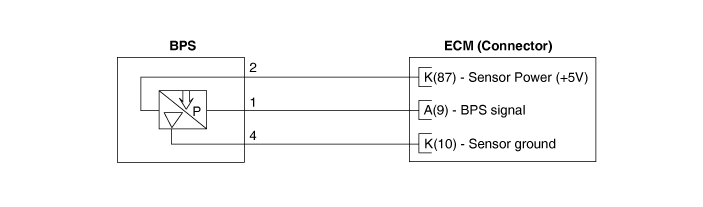

| Принципиальная электрическая схема |

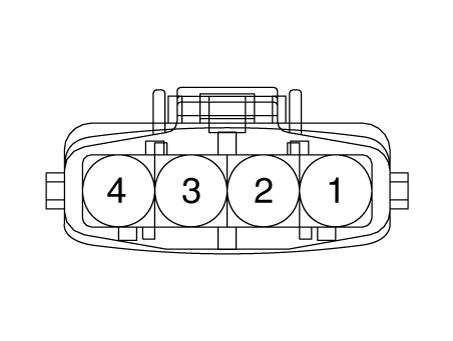

Соединитель жгута
Процедуры ремонта
| осмотр |
| 1. |
Подключите KDS к разъему канала передачи данных (DLC). |
| 2. |
Измерьте выходное напряжение BPS на холостом ходу и включенном зажигании.
|
| Снятие и установка |
| 1. |
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите воздуховод. |
| 3. |

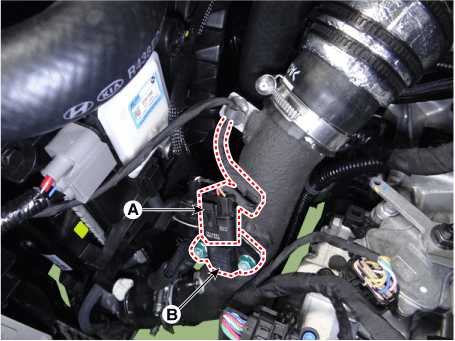

Отсоедините разъем датчика давления наддува (А). |
| 4. |
Снимите датчик (В), ослабив крепежные болты.
|
| 5. |
Установите в порядке, обратном снятию.
|
Датчик температуры окружающей среды (ATS)
Технические характеристики
Спецификация
Температура [⁰C(⁰F)]
Сопротивление (кОм)
-40(-40)
811,1 - 956,8
-20(-4)
...
Датчик температуры охлаждающей жидкости двигателя (ECTS)
Технические характеристики
Спецификация
Температура
Сопротивление (кОм)
°С
°F
-40
-40
48.14
...
