Kia Forte: система впуска и выпуска / воздухоочиститель

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Воздухоочиститель

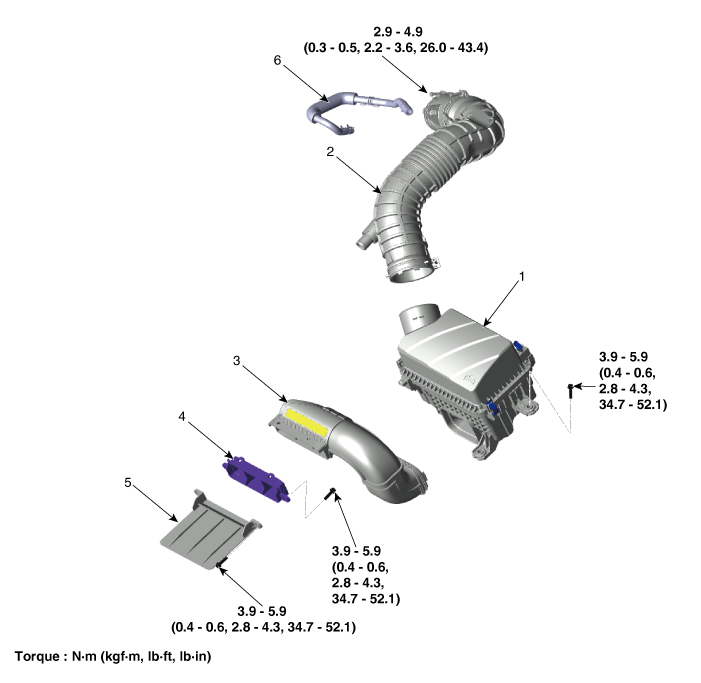

Компоненты и расположение компонентов

Компоненты

1. Воздушный фильтр в сборе
2. Шланг забора воздуха
3. Воздуховод

4. Экран воздухозаборника
5. Удлинитель воздуховода
6. Дыхательный шланг

Процедуры ремонта

Снятие и установка

Сборка воздухоочистителя

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

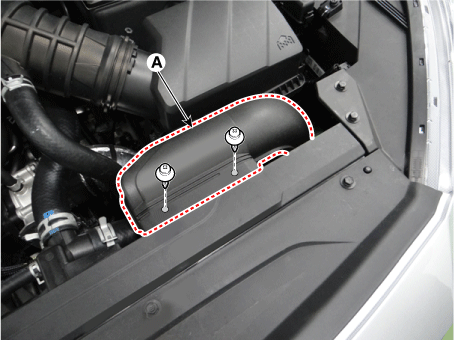

3.	Снимите воздуховод (А).

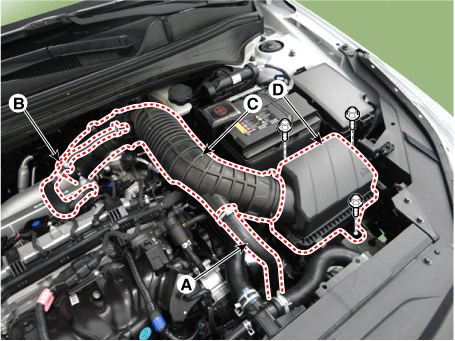

Снимите воздушный фильтр в сборе.

(1)	Отсоедините шланг и трубку RCV (A).

(2)	Отсоедините шланг сапуна (В).

(3)

(Отсоедините воздухозаборный шланг (С).

Момент затяжки :

2,9–4,9 Н·м (0,3–0,5 кгс·м, 2,2–3,6 фунт-фут, 26,0 - 43,4 фунта·дюйм)

(4)

Снимите воздушный фильтр в сборе (D).

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 35,4 - 53,1 фунт·дюйм)

5.	Установите в порядке, обратном снятию.

Замена элемента воздухоочистителя

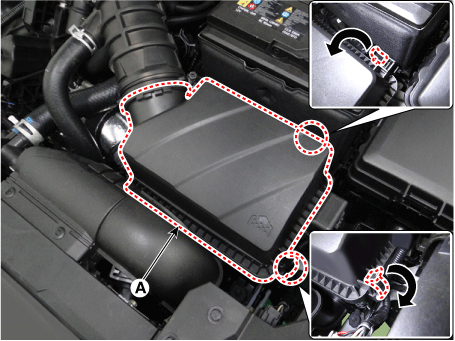

1.	Откройте крышку элемента воздушного фильтра (А), разблокировав зажим.

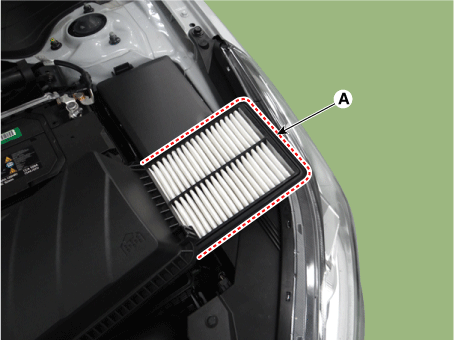

2.	Замените элемент воздушного фильтра (А) новым.

Закройте крышку воздухоочистителя, зацепив зажимы.

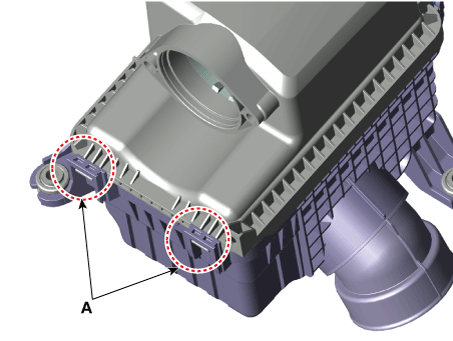

Вставьте петлю (A) и зафиксируйте зажим при установке пневматического более чистая крышка.

Экран воздухозаборника

1.	Снимите воздуховод (А).

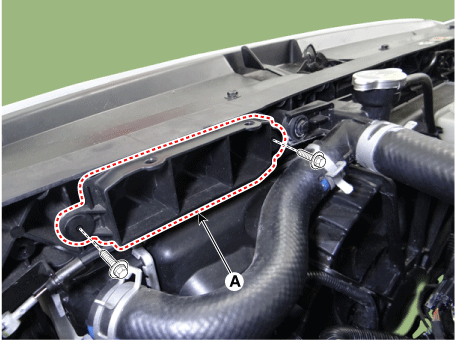

Снимите щиток воздухозаборника (А).

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 35,4–53,1 фунт · дюйм)

3.	Установите в порядке, обратном снятию.

Экран воздухозаборника

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снятие переднего бампера в сборе. (См. Кузов (внутри и снаружи) — «Передний бампер в сборе»)

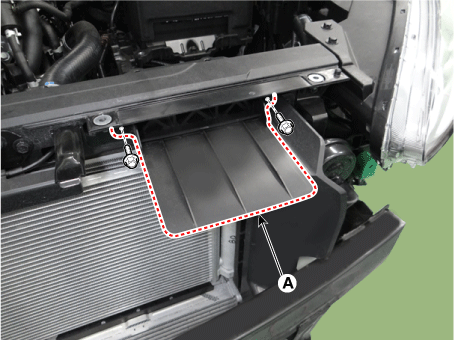

Снимите удлинитель воздуховода (А).

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 35,4–53,1 фунт · дюйм)

4.	Установите в порядке, обратном снятию.

осмотр

1.	Снимите элемент воздухоочистителя.

2.	Проверьте, не слишком ли загрязнен воздушный фильтр. Если это так, замените воздух элемент очистки.

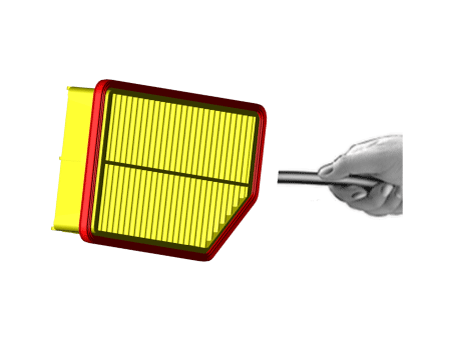

Если элемент воздушного фильтра необходимо очистить, продуйте его сжатым воздухом. показано на рисунке, чтобы очистить его.

Будьте полностью осведомлены о направлении использования сжатого воздуха на воздухоочиститель.

4.	Установите на место элемент воздухоочистителя.
