Kia Cadenza: Процедуры ремонта гидравлической системы / гидроблока

Kia Cadenza YG 2016-2023 Руководство по ремонту / Автоматическая трансмиссия / Гидравлическая система / Процедуры ремонта гидроблока

Удаление
1.
Снимите нижнюю крышку.
(См. раздел «Механическая система двигателя» — «Под крышкой машинного отделения»).
2.
Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем снова установите сливную пробку.
Момент затяжки:
33,3 ~ 43,1 Н·м (3,4 ~ 4,4 кгс·м, 24,6 ~ 31,8 фунт-фут)

Существующую прокладку сливной пробки ATF необходимо заменить на новую. (Не используйте его повторно.)
3.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
4.
Снимите кронштейн проводки (А) и шланг сапуна (В).
Момент затяжки:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

5.
Поднимите автомобиль после ослабления верхних болтов крышки гидроблока.
6.
Снимите крышку корпуса клапана (А), ослабив болты.
Момент затяжки:
11,8 ~ 13,7 Н·м (1,2 ~ 1,4 кгс·м, 8,7 ~ 10,1 фунт-фут)

7.
Снимите жгут проводов электромагнитного клапана (А) и датчик температуры масла (В), отвернув болты.
Момент затяжки:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

8.
Снимите узел корпуса клапана (А).
Момент затяжки:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

Монтаж
1.
Установите в порядке, обратном снятию.
•
Существующую прокладку крышки гидроблока (А) необходимо заменить новой. (Не используйте его повторно.)

•
Выполните описанные ниже процедуры после замены узла корпуса клапана.
1)
Заполните автоматическую коробку передач жидкостью.
(См. Гидравлическая система — «Жидкость»)
2)

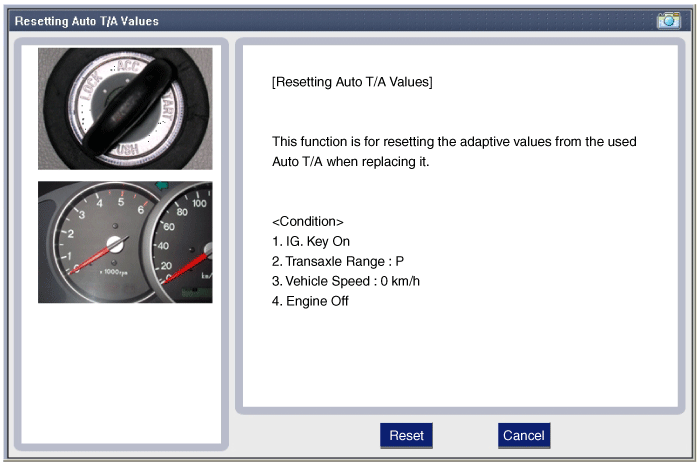

Сбросьте адаптивные значения автоматической коробки передач с помощью GDS.

3)
Выполните процедуру запоминания адаптивных значений TCM.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
4)
Убедитесь в отсутствии утечек жидкости на соединениях после ремонта.
Компоненты корпуса клапана и расположение компонентов
Расположение компонентов 1. Регулировочный винт PCV2. Электромагнитный клапан3. Датчик температуры масла4. Аккумулятор5. Отверстие подачи давления тормоза низкого и заднего хода (LR/B)6. Отверстие подачи давления под приводным тормозом (UD/B) ...
