Kia Cadenza: гидравлическая система / компоненты гидроблока и их расположение
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Автоматическая трансмиссия
/
Гидравлическая система
/ Компоненты корпуса клапана и расположение компонентов

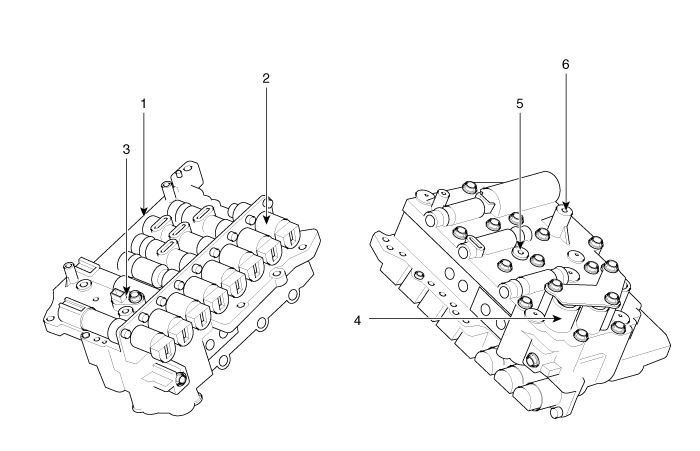

| Расположение компонентов |
|
1. Регулировочный винт PCV
2. Электромагнитный клапан 3. Датчик температуры масла |
4. Аккумулятор
5. Отверстие подачи давления тормоза низкого и заднего хода (LR/B) 6. Отверстие подачи давления под приводным тормозом (UD/B) |

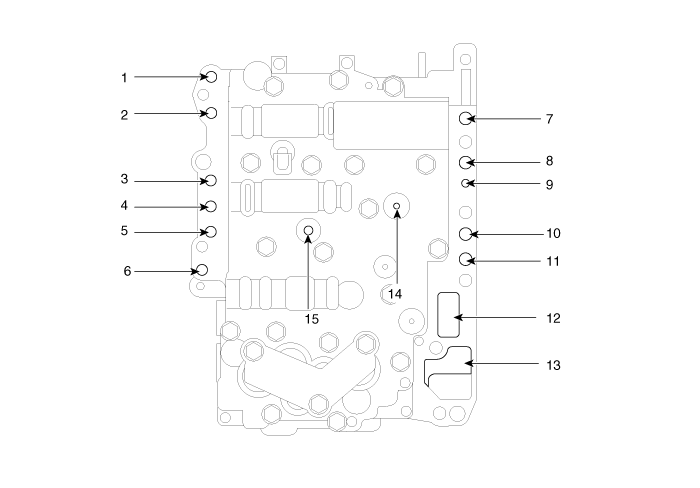

Поток корпуса клапана
|
1. Охладить
2. От кулера 3. Смазка (задняя) 4. Повышенное давление 5. Снижение давления (красный2) 6. Снижение давления (красный1) 7. От давления демпфера 8. Для демпфирования давления |
9. Смазка (спереди)
10. Давление сцепления 35R 11. 26 тормозное давление 12. От масляного насоса 13. К масляному насосу 14. Давление пониженной передачи 15. Низкое и обратное давление |
Описание корпуса клапана и работа
Описание
Корпус клапана необходим для управления автоматической коробкой передач.
и состоит из различных клапанов, используемых для управления подачей масла из масляного
насос. В частности, эти клапаны состоят из пресс ...
Процедуры ремонта гидроблока
Удаление
1.
Снимите нижнюю крышку.
(См. раздел «Механическая система двигателя» — «Под крышкой машинного отделения»).
2.
Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем установите сливную пробку на место...
