Kia Cadenza: Процедуры ремонта IMS (встроенная память) / IMS Power Seat Control
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
IMS (встроенная память)
/ Процедуры ремонта сиденья с электроприводом IMS
| осмотр |
| 1. |
Снимите разъем переключателя управления IMS (A).
|
| 2. |

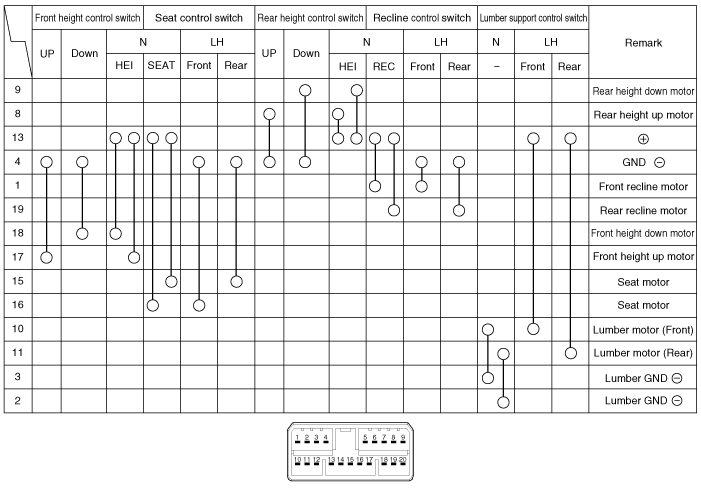

Когда переключатель управления IMS находится в каждом положении, убедитесь, что
существует непрерывность между терминалами ниже. Если преемственность не такая
указано, замените переключатель управления IMS.
Переключатель управления сиденьем водителя с электроприводом (для IMS)
|
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите переключатель (А) с боковой крышки сиденья.
|
| 3. |
Снимите боковую крышку сиденья (А).
(См. Кузов — «Переднее сиденье»)
|
| 4. |
Отсоедините разъем переключателя управления IMS (A).
|
| 5. |
Ослабьте крепежные винты переключателя управления IMS (A) (3EA).
|
| Монтаж |
|
| 1. |
Подсоедините разъемы и соберите переключатель управления IMS.
|
| 2. |
Соберите боковую крышку сиденья.
|
Схемы управления сиденьем с электроприводом IMS
Принципиальная электрическая схема
...
