Kia Cadenza: система обнаружения слепых зон / описание и работа
| Описание |
BSD — это система, в которой используются два радарных датчика магнитных волн.
прикрепленный к заднему бамперу, чтобы измерить расстояние от следующих
транспортных средств и обеспечивает обнаружение и (визуальную и звуковую) сигнализацию любого
автомобиль приближается к слепой зоне.
| – |
Обнаружение слепых зон (BSD): Определяет другой высокоскоростной доступ
транспортных средств в слепой зоне, а затем отображает сигнальную лампу BSD на
боковое зеркало для водителя.
Предупреждающая лампа и сигнал тревоги включаются, когда водитель включает лампу указателя поворота, чтобы выехать на полосу движения, где находится другой автомобиль.
|
| – |
Система помощи при смене полосы движения (LCA): распознает другие транспортные средства в слепой зоне.
пятно, а затем отображает сигнальную лампу BSD на боковом зеркале для
Водитель.
Сигнальная лампа и сигнал тревоги включены, когда водитель включает поворот
сигнальная лампа, не распознавая внезапно приближающееся транспортное средство с этой
направление.
|

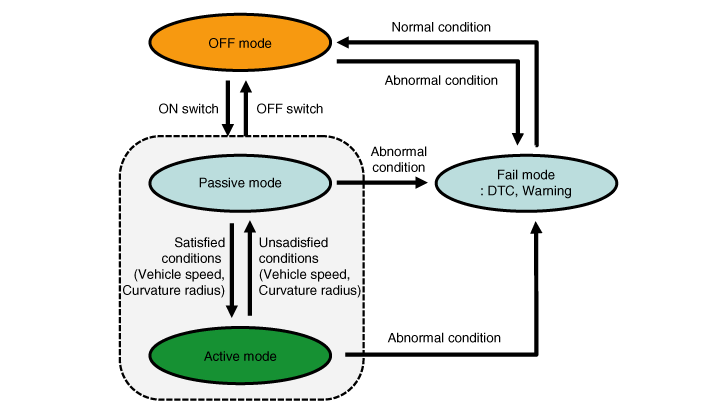

Режим работы системы
| 1. |
При запуске двигателя при выключенном выключателе включается режим OFF.
|
| 2. |
При нажатии переключателя ON в режиме OFF активируется пассивный режим.
|
| 3. |
Если запустить двигатель при включенном переключателе, включается пассивный режим.
※ Когда зажигание включено, переключатель находится в исходном состоянии: сохраняется последнее положение.
|
| 4. |
Если вы запускаете двигатель с включенным переключателем BSD или если вы включаете
BSD при выключенном BSD, мигает контрольная лампа наружного зеркала заднего вида
на 2-3 секунды.
Это должно сообщить драйверу, что система BSD готова.
(при условии, что если система находится в режиме Fail, мерцания нет.)
|
| 5. |
Если условия активации (скорость и радиус кривизны) выполняются во время движения, включается активный режим (выдается предупреждение).
|
| 6. |
Если условия активации (скорость и радиус кривизны) не выполняются во время движения, включается пассивный режим (предупреждение снято).
|
| 7. |
Если операция BSD и LCA завершается сбоем в каком-либо режиме, включается режим Fail.
|
| 8. |
Если операции BSD и LCA работают нормально в режиме Fail, включается режим OFF.
|
| 9. |
При нажатии переключателя OFF во время работы функций BSD и LCA (активный/пассивный) включается режим OFF.
|
Состояние предупреждения
| 1. |

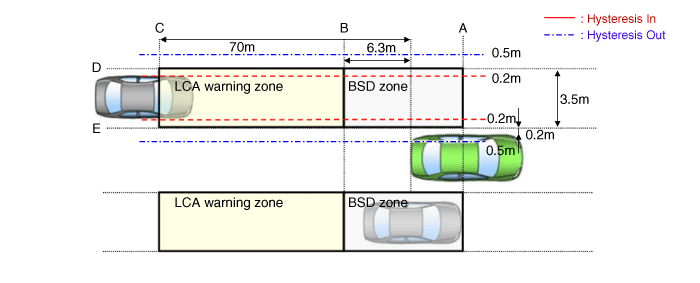

Зона предупреждения
|
| 2. |

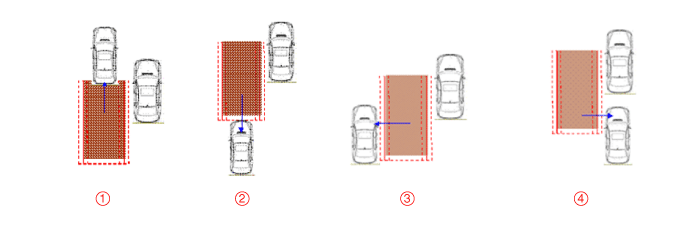

Условия включения предупреждения BSD
Весь кузов целевого автомобиля находится за линией А.
Любая часть целевого транспортного средства пересекает линию B.
Любая часть целевого автомобиля пересекает линию D и гистерезис In.
Вся часть целевого транспортного средства проходит линию D и гистерезис In.
|
| 3. |

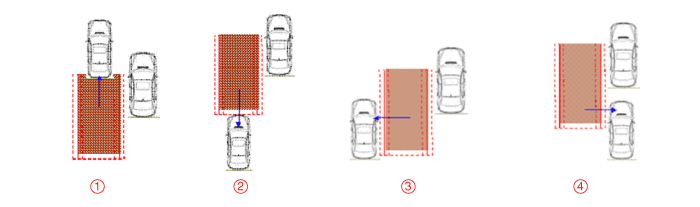

Условия отключения предупреждения BSD
Весь кузов целевого транспортного средства движется перед линией А.
Весь корпус целевого транспортного средства перемещается за линию B.
Весь кузов целевого автомобиля проходит линию D и гистерезис Out.
Вся часть целевого транспортного средства проходит линию E и гистерезис Out.
|
| 4. |

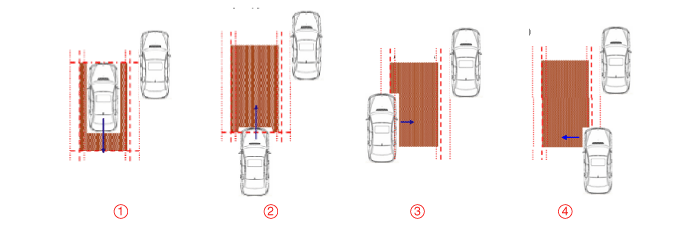

Условия включения предупреждения LCA
Весь корпус целевого автомобиля находится за линией B.
Любая часть целевого транспортного средства пересекает линию C.
Любая часть целевого автомобиля пересекает линию D и гистерезис In.
Вся часть целевого транспортного средства проходит линию E и гистерезис In.
Во всех вышеперечисленных условиях TTC (время до столкновения) составляет не менее 4,5 с.
|
| 5. |

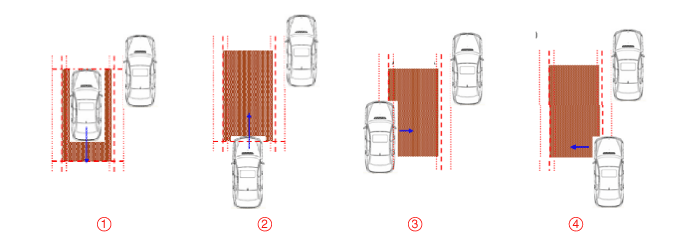

Условия отключения предупреждения LCA
Весь кузов целевого автомобиля находится перед линией B.
Весь кузов целевого транспортного средства пересекает линию C.
Весь кузов целевого автомобиля проходит линию D и гистерезис Out.
Весь кузов целевого автомобиля проходит линию E и гистерезис Out.
Во всех вышеперечисленных условиях TTC (время до столкновения) не превышает 4,5 с.
|
| 6. |
Условия активации датчика
Переключатель BSD и LCA (обозначается светодиодом переключателя) включен.
Скорость автомобиля: 15 км/ч или быстрее
Радиус кривизны: 150 м и более
Относительная скорость автомобиля: -10 ~ 250㎞/ч
("-" означает обгон впереди идущего транспортного средства)
|
| 7. |
Условия отключения датчика
Переключатель BSD и LCA (обозначается светодиодом переключателя) выключен.
Скорость автомобиля: 28 км/ч или меньше
Радиус кривизны: 150 м или менее
Относительная скорость автомобиля: Все, кроме -10 ~ 250㎞/ч
("-" означает обгон впереди идущего транспортного средства)
|
| 8. |
Запрет управления системой
Радар завален обломками: Состояние системы - Выводится сообщение о блокировке
Радарная установка повреждена внешним ударом: пришлите код ошибки
Сбой системы BSD и LCA: отправьте код ошибки
Радар перегрет: Состояние системы - выводится сообщение о перегреве.
|
Компоненты и расположение компонентов
Компоненты
1. Блок обнаружения слепых зон (BSD)2. Переключатель BSD 3. Сигнальная лампа BSD (встроенная в наружное зеркало)
...
Процедуры ремонта
Диагностика с помощью GDS
1.
Дефекты системы BSD можно быстро диагностировать с помощью GDS. ГДС
быстро приводит в действие привод для контроля, входного/выходного значения и собственного состояния.
диагноз.
2.
Подсоедините кабель ГДС...
