Kia Cadenza: Рулевое колесо / Обогрев руля Описание и принцип работы
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Рулевая система
/
Руль
/ Обогрев рулевого колеса Описание и принцип работы
| Описание |
При ручном выборе система обогрева рулевого колеса
улучшает тепловой комфорт водителя за счет обогрева рулевого управления
колесо.
| Блок управления с подогревом |

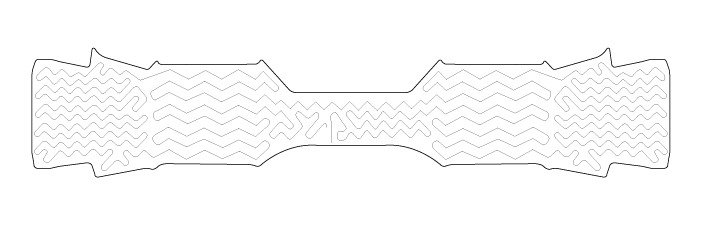

| Подушка с подогревом |
Технические характеристики
|
Элемент
|
Спецификация
|
|||
|
Напряжение
|
13,5 В
|
|||
|
Сопротивление нагреваемой подушке
|
1,6 ~ 2,0 Ом ± 10 %
|
|||
|
сопротивление NTC
|
10,0 кОм ± 10% (25°C)
|
|||
|
Текущий
|
124А не более
|
|||
Процедуры ремонта
Удаление
1.
Отсоедините отрицательный кабель аккумулятора от аккумулятора и подождите не менее 30 секунд.
2.
Поверните рулевое колесо так, чтобы передние колеса смотрели прямо вперед.
3.
Р ...
Принципиальные схемы рулевого колеса с подогревом
Схема системы
Терминал Функция
КорпусПинФункцияЦвет проводаPadAGNDBНазадBHEATERYжелтыйCNTC+Назад/КрасныйDNTC-НазадПульт дистанционного управленияAGNDBНазадBBAКрасныйCLEDЗеленыйDSWITCHБелый
...
